凸轮驱动式旋转操作开关结构设计

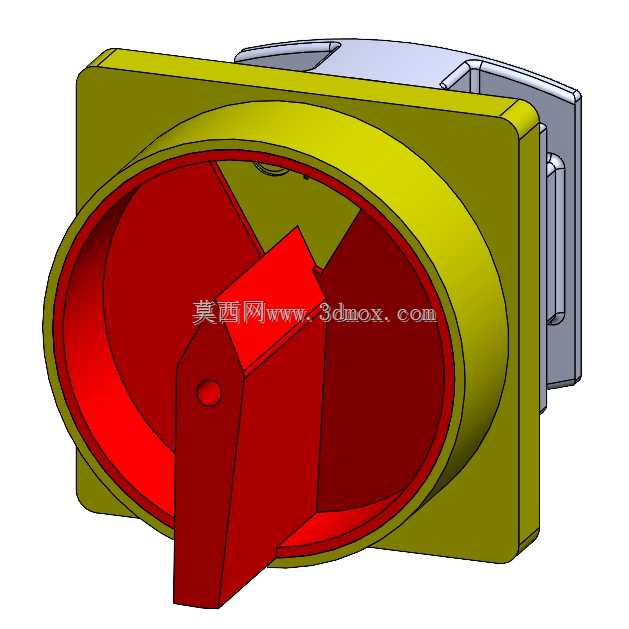

　　这款凸轮操作的旋转开关，在工业控制回路、低压配电终端、小型设备启停控制场景中应用十分广泛，区别于普通翘板开关，它依靠内部凸轮轮廓的行程变化来实现触点的通断切换，单手柄旋转动作即可完成多档位回路的状态切换，操作反馈清晰，档位定位明确，不会出现误触移位的问题。从结构设计逻辑来看，前端圆形操作面搭配方形安装法兰的布局，是为了适配面板嵌入式安装的通用需求，方形法兰上预留的安装位可以直接卡在标准开孔的设备面板上，不需要额外设计定制安装支架，后端的腔体结构用来容纳凸轮组件、触点弹片与接线端子，整体安装深度控制在常规低压柜面板、小型设备操作面板的容纳范围内，不会和柜内其他布线、元件产生空间干涉。

　　实际使用过程中，操作人员扳动前端红色拨柄时，拨柄带动同轴的凸轮块转动，凸轮轮廓的曲面变化会推动对应的触点组完成闭合或断开动作，不同的旋转角度对应不同的触点通断组合，可以实现单回路通断、双回路切换、多档位信号选择等不同功能，拨柄的红色配色是工业控件通用的警示色设计，能够让操作人员快速识别操作控件位置，在光线不佳的车间环境里也能快速定位开关位置。设计时特意将操作端的圆形凸台做了高出安装法兰的处理，旋转操作时手指不会和安装面板表面产生摩擦，操作力矩经过匹配设计，既不会因为力矩过轻导致误碰移位，也不会因为力矩过重造成操作费力，长期使用后凸轮与触点接触的位置做了耐磨结构处理，不会因为频繁操作出现轮廓磨损导致档位错位的问题。

　　安装边界上，方形法兰的边长尺寸适配行业通用的面板开孔规格，安装时只需要在面板上开出对应尺寸的圆形安装孔，将开关本体从面板正面嵌入，后方用配套的固定卡扣拧紧即可完成安装，接线端位于本体后侧，预留的接线空间可以容纳1.5-2.5平方的多股铜芯线接入，接线端子的压紧结构不会因为设备运行振动出现松脱。从结构可靠性角度出发，凸轮与转轴的配合采用了定位卡槽结构，旋转到对应档位时会有明显的阻尼反馈，操作人员不需要观察指示灯也能通过手感判断是否切换到位，外壳的橄榄绿色部分采用绝缘工程塑料材质，具备足够的结构强度与绝缘性能，即使在有轻微油污、粉尘的工业环境中使用，也能保证内部触点与外部壳体的绝缘可靠性，不会出现漏电、触点短路的问题。

　　这类旋转开关常被用在小型机床的功能切换、通风设备的档位调节、小型电源回路的通断控制场景中，相比按钮式控件，它的多档位集成特性可以减少面板上的控件安装数量，简化操作面板的布局，同时凸轮驱动的触点动作方式，能够保证触点通断时的动作干脆，不会出现触点虚接、拉弧的问题，提升回路控制的稳定性。建模过程中对各个配合面的公差做了合理预留，转轴与安装孔的配合采用间隙配合公差，保证转动顺畅无卡滞，凸轮轮廓曲线按照触点行程做了精确拟合，确保每个旋转角度下触点的行程都符合通断要求，安装法兰的厚度做了加强处理，拧紧固定卡扣时不会出现法兰变形导致的安装松动问题，后端的腔体壁厚均匀，既满足绝缘强度要求，也不会因为壁厚过大造成整体尺寸冗余。
