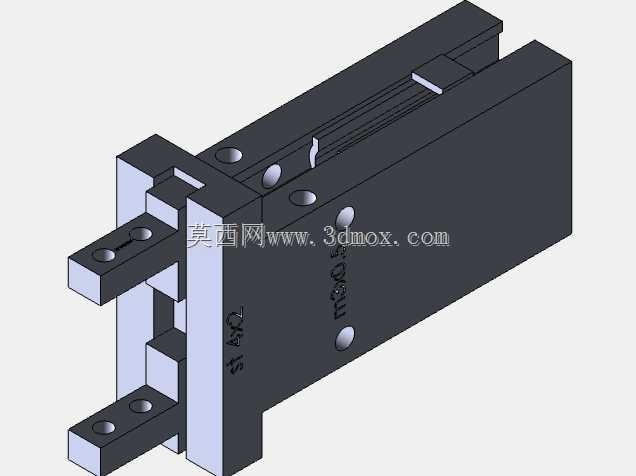

MHZL2-10S平行气动夹爪结构设计

　　在3C电子小件装配、小型五金件上下料、精密检测工位的工件夹持环节，这类窄型平行气动夹爪的出镜率极高，尤其是10mm行程规格的型号，刚好适配重量在500g以内的小型工件抓取需求，不会因为夹爪本体自重过大给机械臂末端带来额外负载，也不会因为行程不足无法兼容常见的小型块状、轴类工件。从结构设计来看，这款夹爪采用双活塞同步驱动的内部结构，两根平行导杆贯穿夹爪本体，两端分别连接活塞与外部夹指安装位，能保证两个夹指在开合过程中始终保持平行，不会出现偏摆导致的工件夹持歪斜问题，对于需要重复定位精度在0.02mm以内的装配工位来说，这种结构的重复夹持一致性远优于单活塞驱动的摆杆式夹爪。

　　夹爪本体采用硬质阳极氧化铝合金加工而成，表面硬度可达HV400以上，在日常车间使用中能抵御一般的切削液飞溅、轻微磕碰，不会轻易出现表面刮花、锈蚀的问题，本体上的安装孔采用沉孔设计，既可以从本体正面穿螺丝固定在安装支架上，也可以从侧面锁付，适配不同的安装空间需求。夹指安装面预留了标准的销孔与螺纹孔，用户可以根据自己要夹持的工件形状定制适配的夹指，不需要额外做转接板，能减少末端执行机构的整体厚度，在狭窄的设备内部空间里更易布置。

　　从安装边界来看，这款夹爪的本体宽度控制在20mm以内，整体长度不超过70mm，属于紧凑型气爪范畴，在多工位转盘设备、狭小空间的取料机构里，不会和周边的治具、传感器产生干涉。夹爪的开合行程单侧为5mm，双侧总行程10mm，开合过程中夹指不会超出本体侧面的边界，在做机构运动仿真的时候，只需要预留本体宽度方向2mm的安全间隙即可，不需要额外给夹指开合预留过多空间。气路接口布置在夹爪本体的侧端面，采用M5标准螺纹接口，适配常规的4mm外径气管，气路走线可以沿着夹爪安装支架排布，不会出现气管弯折影响夹爪运动的问题。

　　在实际选型适配的时候，需要注意这款夹爪的推荐工作气压在0.4-0.6MPa之间，在0.5MPa工作气压下单侧夹指的夹持力在15N左右，适合夹持表面硬度较高、不会被夹伤的小型工件，如果要夹持易碎的塑料件、薄壁件，需要在定制夹指的时候增加聚氨酯垫片，同时适当调低供气压力，避免夹伤工件。夹爪内部的密封件采用耐油丁腈橡胶材质，在常规的工厂压缩空气环境下使用寿命可达300万次以上，不需要频繁拆解维护，日常只需要定期在气路前端加装油雾器做微量润滑即可，不要加注粘度太高的润滑油，避免内部活塞密封圈发胀导致夹爪动作卡顿。

　　做三维建模的时候，要重点还原内部导杆与活塞的配合间隙，导杆与本体之间的直线轴承配合段要标注清楚公差，一般采用H7/g6的间隙配合，既能保证导杆滑动顺畅，又不会出现过大的间隙导致夹指偏摆。夹指安装面的销孔位置度要控制在0.01mm以内，保证用户更换夹指的时候的重复定位精度，本体上的所有安装孔位置要和实物完全一致，方便设计人员直接调用模型做整体设备的布局设计，不需要反复核对安装尺寸。另外要注意夹爪的开合极限位置，模型里要把夹指完全张开、完全闭合的两种状态都做配置，方便在做运动仿真的时候直接切换状态，检查机构运动过程中是否存在干涉。
