带外螺纹连接段的电源变压器绕组结构

项目分类:变压器 发布时间:2025-01-01 ID:876436
  • 带外螺纹连接段的电源变压器绕组结构

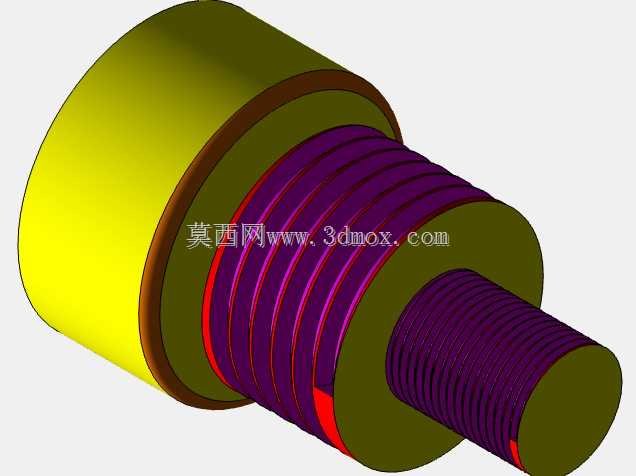

  在低压配电、小功率工控设备供电场景中,这类带外螺纹连接段的绕组结构,主要解决小空间内变压器与安装基座的快速对位固定问题,无需额外设计转接支架即可完成装配,常见于嵌入式工控模块、小型机床控制回路、便携检测设备的供电单元中,适配100W以内的小功率电源转换需求。从结构功能来看,外侧黄色包覆层为绕组的绝缘防护套,采用耐温130℃的绝缘树脂材质,可抵御常规工业环境中的粉尘、轻度油污侵蚀,避免绕组铜线直接暴露引发的匝间短路风险;中间紫色分层结构为分层绕制的漆包铜线绕组,不同分层对应不同的电压变比匝数,层间垫有0.05mm厚的绝缘青稞纸,保证高低压绕组之间的绝缘耐压等级满足AC2000V的常规工业要求;内侧橄榄绿色部件为高频磁芯,采用锰锌铁氧体材质,导磁率适配50Hz工频到1kHz中频的电源转换场景,磁芯与绕组之间预留0.2mm的装配间隙,方便浸绝缘漆时漆液充分填充,提升整体结构的散热能力与结构强度。

  设计阶段优先考虑了安装便捷性,伸出段的外螺纹采用公制M12标准粗牙螺纹,螺纹长度18mm,配套标准六角螺母即可完成轴向固定,安装时无需额外设计定位卡槽,仅需在安装面板上开设直径12.5mm的穿装孔,将螺纹段穿过面板后锁紧螺母即可完成固定,整体安装边界的径向尺寸不超过35mm,轴向总长度控制在62mm,可适配厚度1-10mm的各类安装面板,在紧凑的设备腔体内也能完成布置。

  绕组绕制时采用了分层平绕工艺,每层绕组的匝数经过精确计算,保证空载电流控制在额定电流的5%以内,减少空载损耗;磁芯与绕组的同轴度公差控制在0.1mm以内,避免通电后因磁隙不均产生的电磁振动噪音,实测1米距离内的运行噪音不超过30dB,不会对周边的精密检测元件产生声噪干扰。端部的红色标识为绕组的进出线端标记,对应初级绕组的输入接线位,装配时可快速识别接线点位,减少接线错误的概率;绝缘护套与磁芯的结合处采用台阶式密封结构,可阻挡少量飞溅的切削液、水雾进入绕组内部,适配车间内轻度恶劣的安装环境。

  不同于常规采用支架安装的变压器结构,这种螺纹直装的设计省去了额外的安装支架零件,减少了整体装配的零件数量,单台产品的装配工时可缩短30%左右,同时螺纹连接的结构具备更好的抗振动性能,在存在轻度振动的设备上使用时,不会出现支架松动、移位的问题,长期运行的结构可靠性更优。在三维建模过程中,绕组部分采用螺旋扫描特征完成绕线结构的建模,每匝铜线的直径、层间距离都严格按照实际绕制参数设定,可直接导出工程图用于绕线工装的设计;螺纹段采用标准螺纹修饰特征,保证与标准紧固件的装配匹配性,模型的各部分装配间隙都按照实际生产的公差要求设定,可直接用于装配干涉检查、安装空间模拟验证,帮助结构设计人员在设备整体布局阶段快速完成供电部件的空间排布,提前规避安装干涉、维护空间不足等问题。
