商用车外置转向信号灯结构设计

　　这款外置转向信号灯具主要适配重型载货汽车、工程作业车辆的侧围外装场景，安装位置通常选在驾驶室侧后方、货箱前端侧围等可视角度充足的区域，作用是在车辆变道、转向、靠边停靠时向周边道路参与者传递明确的行驶意图信号，避免因视线遮挡引发的道路剐蹭、碰撞事故，是商用车主动安全体系里不可缺失的外饰信号部件。从结构设计逻辑来看，整个灯体采用分体式装配思路，上半部分为灯壳透光罩与遮光基座的集成组件，下半部分是预留了线束穿接空间的安装底座，两部分通过周圈的卡扣结构加密封胶条压合，既可以满足户外使用的IP防护等级要求，也能在后期灯泡损坏、线路检修时快速拆解，无需整体拆卸底座就能完成维护作业。

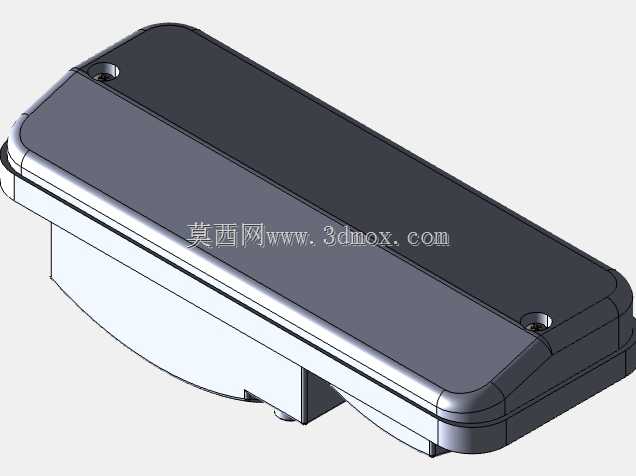

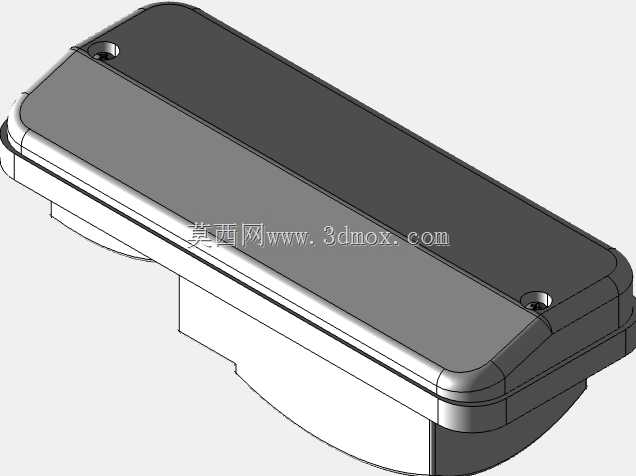

　　灯体上表面预留的两个沉头安装孔位，匹配M6规格的标准紧固件，安装时可以直接固定在车身侧围的预埋安装支架上，沉孔设计能够让螺栓头部完全没入灯壳表面，不会突出形成凸起刮擦点，也能避免长期户外使用后螺栓头部积灰积水引发的锈蚀问题。灯体整体的外形做了大圆角过渡处理，没有尖锐的棱角结构，一方面是考虑到车辆行驶过程中的风阻优化，圆角轮廓能够打散高速行驶时的侧向气流，减少风噪产生，另一方面也能避免车辆在狭窄路段会车、装卸货作业时，尖锐边角刮碰到周边人员或者货物，降低意外磕碰的伤害程度。

　　灯壳的遮光基座做了内凹的反光曲面设计，不需要额外加装独立反光碗就能实现光线的定向散射，能够让侧方120度范围内的道路使用者清晰识别灯光信号，同时上半部分的不透光遮光层可以避免光线向上散射造成对向驾驶员的眩目问题，符合机动车外部照明与光信号装置的相关规范要求。安装底座的轮廓做了内收的台阶结构，装配时可以卡在车身侧围的预留安装开口内，配合底座周圈的密封泡棉，能够填充灯体与车身钣金之间的安装间隙，阻挡雨水、扬尘从安装缝隙进入车身内部，也能抵消车辆行驶过程中产生的持续振动，避免灯体长期振动出现紧固件松动、灯罩开裂的问题。

　　线束引出位置设计在底座的后侧下方，出线口做了橡胶护套的防水结构，线束沿着车身内侧的线束卡槽排布，不会外露在车身外侧被飞石、树枝刮破绝缘层。从安装边界尺寸来看，灯体整体长度适配多数重卡车型侧围的标准安装位，宽度控制在不会超出车身外廓法规要求的范围内，厚度方向不会过度突出车身侧面，在满足内部光源、线路布置空间的前提下尽可能做了薄型化处理，减少车辆行驶时的侧向剐蹭风险。在细节结构处理上，灯壳与底座的配合面做了一圈定位止口，装配时不需要额外调整对位，直接扣合就能保证各安装孔位的同轴度，降低生产线装配的对位难度，提升装配效率。灯罩表面做了微纹理的哑光处理，既不会因为长期阳光直射出现表面老化发白的问题，也能减少外界光线在灯罩表面的镜面反射，避免强光反射造成的信号识别干扰。整个灯体的材料选型上，外露的灯壳部分采用耐候性工程塑料，能够适应-40℃到85℃的环境温度区间，在北方严寒地区、南方高温高湿地区都能保持结构强度不出现脆裂、变形问题，底座部分采用增强改性塑料，兼顾安装强度与轻量化要求，相比传统金属底座的同类型灯具重量降低近40%，能够减少车身外饰件的整体重量贡献。
