异形铰接式机械连接座结构设计

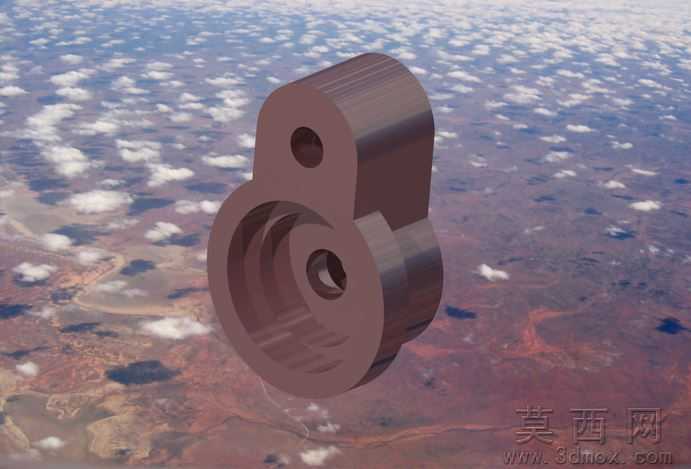

本作品为异形铰接式机械连接座的三维建模设计成果，建模阶段依托参数化建模逻辑完成全流程构建，首先通过草绘绘制核心截面轮廓，精准定位上部铰接孔、中部环形腔体、下部同轴定位孔的相对位置，保证各孔位同轴度、中心距公差符合机械装配的通用要求，通过拉伸、旋转切除、倒角等基础特征命令完成主体结构搭建，针对零件边缘的过渡圆角做了统一参数设置，既避免应力集中问题，也让零件外观更符合工业加工的工艺要求。材质渲染阶段选用了哑光棕褐色金属材质，模拟球墨铸铁铸造后的表面质感，调整材质的粗糙度、金属度参数，还原铸造零件表面细微的磨砂质感，同时添加了合理的环境反射效果，让零件的曲面转折、腔体结构的光影层次更清晰，能够直观展现零件的立体形态。结构设计上，上部的单耳铰接孔用于与销轴配合实现铰接转动功能，中部的大直径环形腔体可用于容纳轴承、衬套等配套零件，下部的同轴小孔用于穿装定位紧固件，整体异形轮廓在保证结构强度的前提下，去除了非受力区域的多余材料，实现零件轻量化设计，同时各受力部位做了加厚处理，避免铰接受力时出现结构变形。设计思路围绕铰接连接的实际使用场景展开，充分考虑零件与其他构件的装配兼容性，孔位尺寸参考通用机械铰接件的标准参数设计，可直接适配常规规格的销轴、紧固件，无需额外调整即可用于传动机构、铰接支架等场景的装配验证，建模过程中对零件的拔模角度做了合理设置，符合铸造加工的工艺要求，能够直接用于后续的加工生产参考，渲染输出时采用高空俯瞰的环境背景，突出零件本身的结构形态，让观看者能够快速识别零件的各部分结构特征与功能分区。
