变导程多头螺旋传动转子结构设计

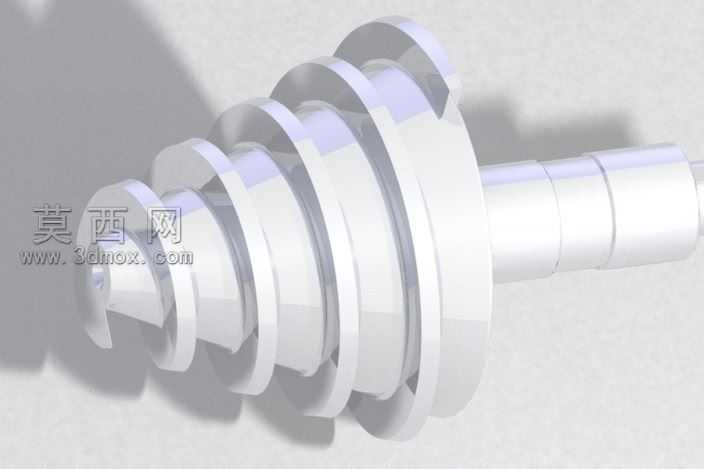

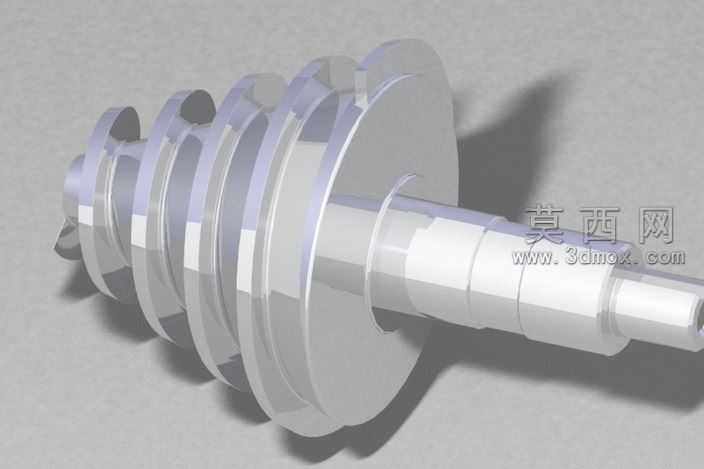

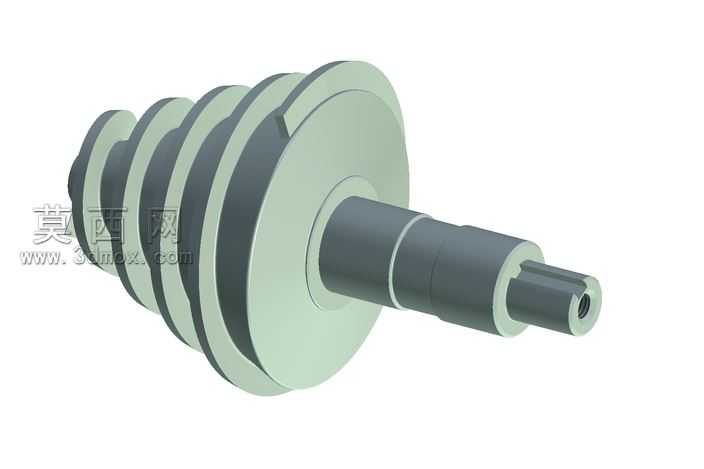

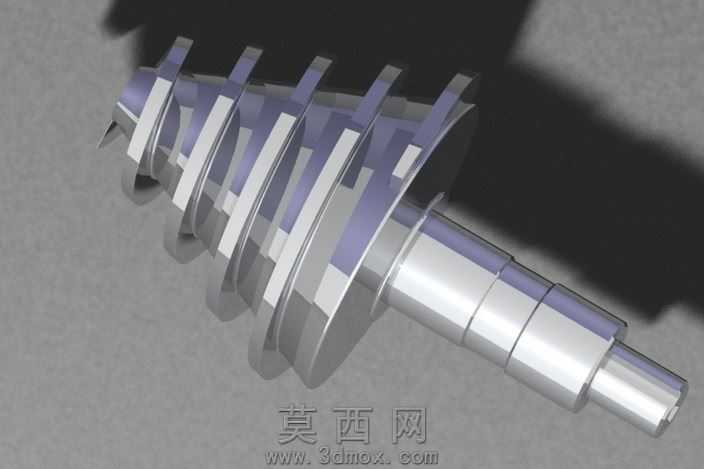

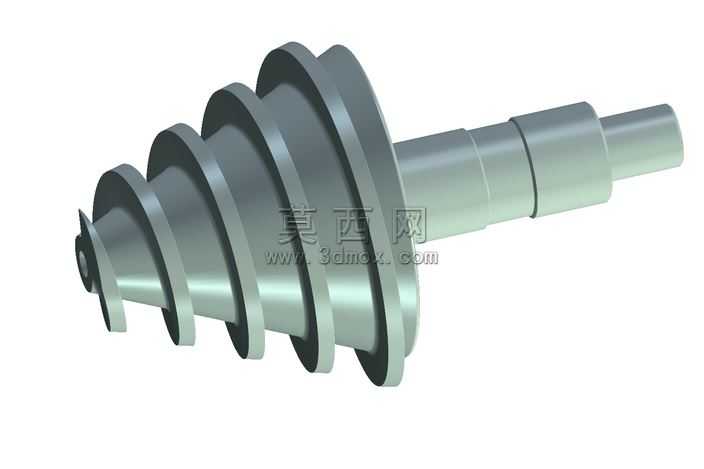

本螺旋转子采用三维参数化建模方式完成整体结构搭建，建模过程中首先以旋转特征构建阶梯式主轴基体，依据传动载荷分布规律设计各段轴径的过渡圆角，避免应力集中问题，轴段依次设置轴承配合位、密封安装位、螺旋齿承载段与输出连接端，各轴段的同轴度公差在建模阶段通过基准轴约束严格控制，保证后续装配的适配性。螺旋齿部分采用螺旋扫描特征生成，针对变导程传动需求精准定义螺旋线轨迹参数，齿形轮廓经过反复校核，确保齿面啮合间隙处于合理区间，多头螺旋的齿间等分角度通过阵列特征严格约束，保证传动过程的受力均匀性。齿根与主轴的衔接位置做圆弧过渡处理，降低交变载荷下的断裂风险，齿顶边缘设置微小倒角，避免装配过程中出现磕碰损伤。材质渲染阶段，主轴与螺旋齿部分统一赋予金属材质，调整材质的粗糙度参数模拟精加工后的金属光泽，齿面部分略微提高反光度，体现磨削加工后的光滑质感，轴段配合面做亚光金属处理，区分不同加工面的工艺特征。场景布光采用多光源组合方案，主光源从侧上方投射，突出螺旋齿的螺旋走向与立体轮廓，辅光源补充暗部细节，避免齿根区域出现死黑影响结构展示，背景采用中性灰色调，将视觉焦点集中在转子本体上，渲染输出时开启环境光遮蔽效果，强化结构的层次感与真实感。设计过程中重点考量螺旋转子的传动效率与承载能力，通过调整螺旋升角优化传动摩擦特性，齿厚参数依据额定扭矩做加厚处理，兼顾传动平稳性与结构强度，整体结构无冗余设计，各部分特征均服务于传动功能需求，可直接用于传动机构的虚拟装配验证、运动仿真分析与加工工艺参考。
