十字轴式万向传动连接结构

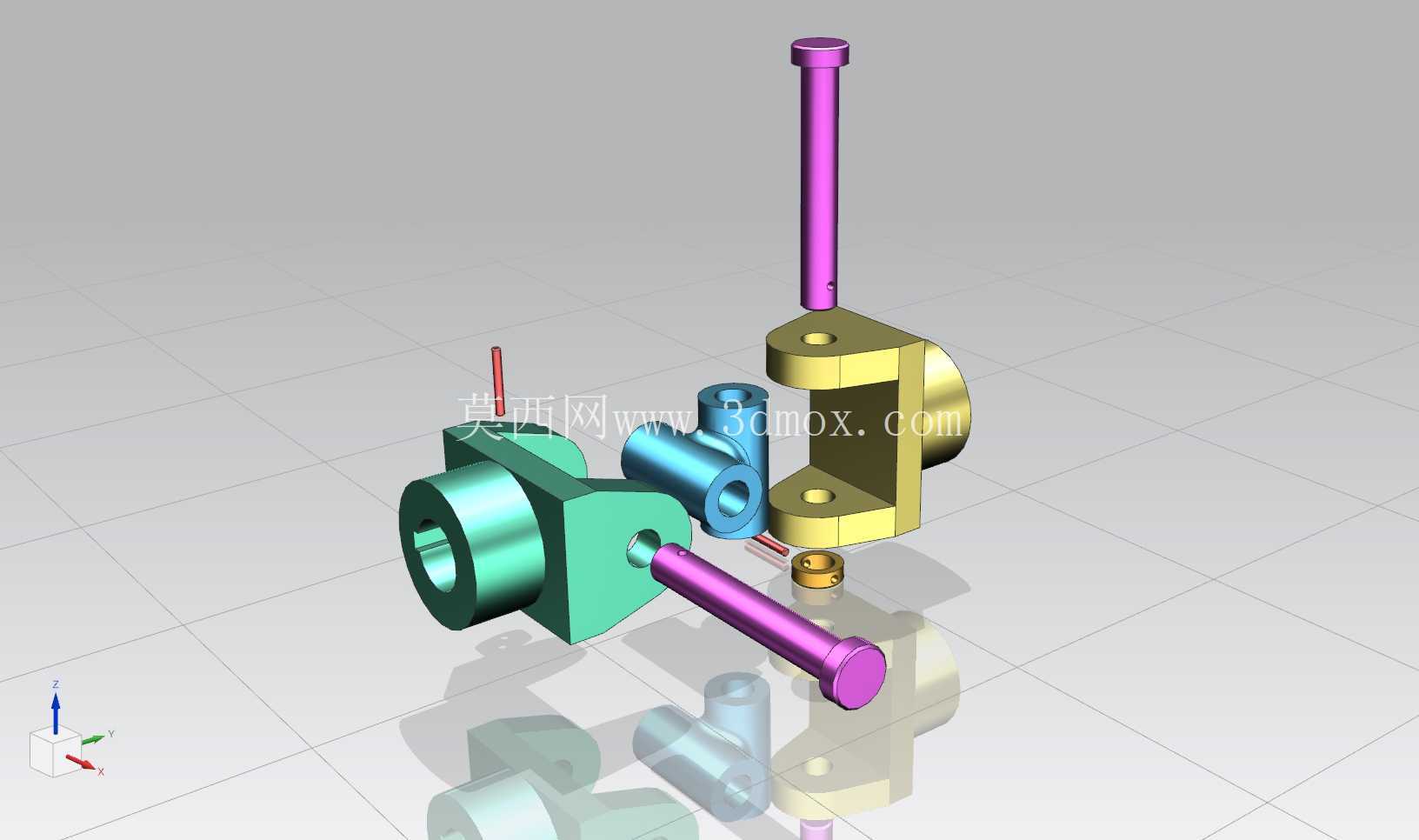

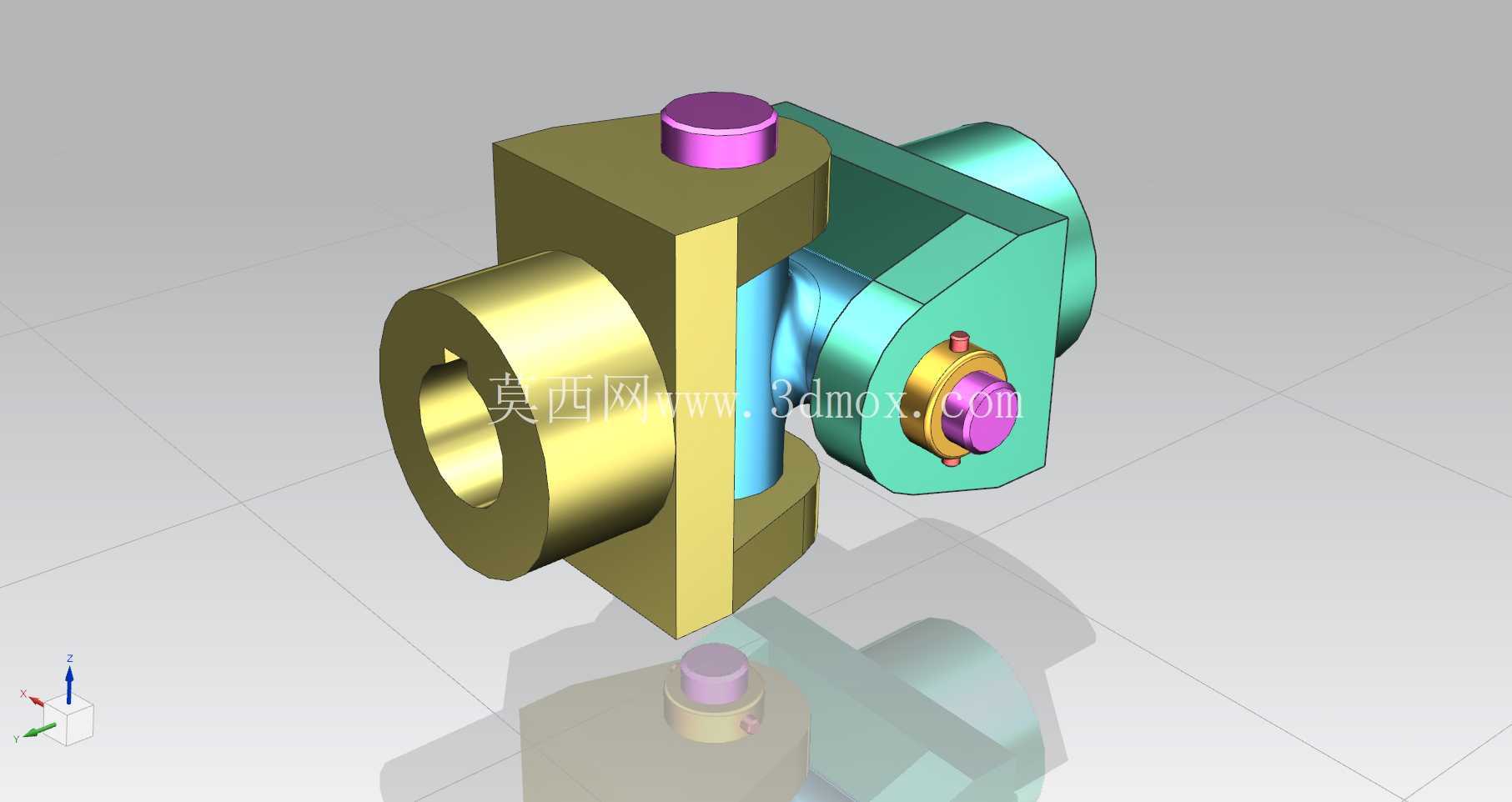

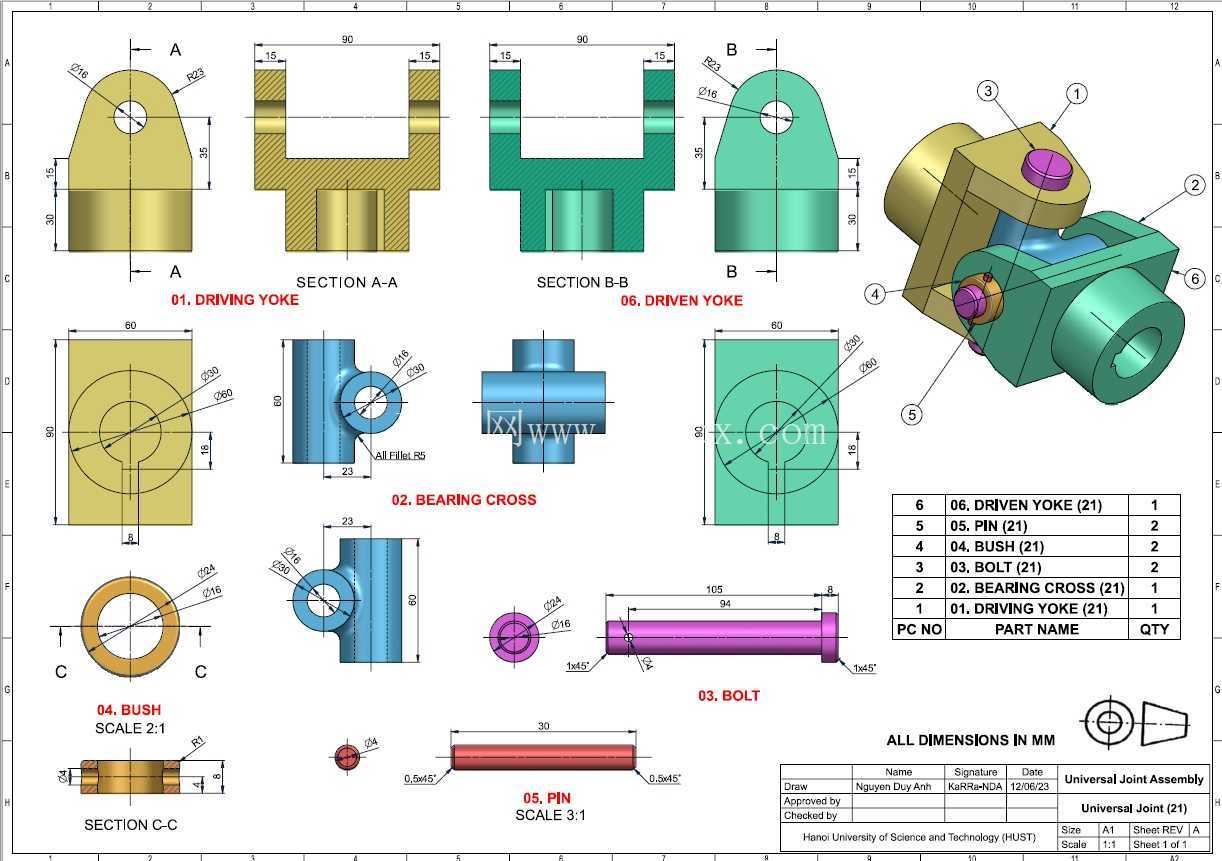

　　在各类需要变角度传递扭矩的机械传动场景中，这类十字轴式万向连接结构是解决两轴轴线不共线、存在角向偏移工况的核心部件，常见于机床进给传动链、工业设备动力输出端、输送线转角传动单元以及小型工程机械的动力传递路径中，能够在两轴夹角动态变化的过程中持续稳定传递旋转扭矩，避免刚性连接因轴系不对中产生的附加弯矩、轴承过载甚至轴件断裂问题。从结构设计逻辑来看，该结构采用分体式叉形接头配合十字销轴的经典铰接方案，两个叉形接头分别对应主动端与从动端的安装接口，每个叉头开设同轴销孔与十字轴的四个轴颈配合，轴颈与销孔之间预留了合理的配合间隙，既保证铰接转动的灵活性，又能控制传动过程中的回程间隙，减少角向传动误差。主动端叉头采用带内孔的圆柱安装接口，可直接与动力输出轴通过键连接或过盈配合实现周向固定，接口端面设置轴向定位台阶，安装时可直接抵靠轴肩完成轴向定位，无需额外调整安装间距，有效降低现场装配的调整难度；从动端叉头采用带法兰面的安装结构，法兰端面上开设对称分布的连接螺孔，可与被驱动部件的输入端法兰直接通过螺栓锁紧，适配不同安装形式的从动部件，拓展了该传动结构的适用场景。

　　十字销轴作为核心传力部件，四个轴颈的同轴度、对称度公差均按较高精度等级设计，保证两轴在存在夹角时传动的平顺性，避免转动过程中出现卡滞、周期性冲击的问题；轴颈端部设置轴向限位结构，防止传动过程中销轴脱出，同时在销轴与叉头销孔的配合位置预留润滑介质存储空间，可在装配时填充润滑脂，降低铰接面的磨损速率，延长部件的整体使用寿命。从安装边界来看，该结构整体径向轮廓尺寸紧凑，叉头外侧无突出的尖锐结构，安装时仅需保证主动轴与从动轴的轴线交点与十字轴中心重合即可，无需预留过大的周边安装空间，可适配安装空间受限的紧凑型传动单元；两轴允许的最大工作夹角可根据实际工况调整叉头的销孔位置与销轴长度实现定制化设计，常规工况下可满足0-25度范围内的动态角偏移补偿需求，当需要更大角度补偿时可通过双联万向节的组合形式实现，单节结构更适合夹角固定或小范围动态变化的传动场景。

　　在实际选型应用中，需要根据传递的额定扭矩、最高工作转速、轴系最大偏移角三个核心参数匹配对应的结构尺寸，叉头的材质通常选用中碳钢经调质处理获得足够的强度与韧性，十字销轴则选用合金结构钢经表面淬火处理提升轴颈表面的耐磨性，应对频繁铰接转动带来的磨损问题；装配过程中需要保证两个叉头的轴线处于同一平面，避免出现附加的传动不等速问题，对于转速较高的传动场景，还需要对整体结构做动平衡校正，降低高速转动时的振动量。

　　这类万向连接结构相比刚性联轴器，最突出的优势是无需严格保证两轴的安装同轴度，能够补偿设备运行过程中因机架变形、轴承游隙变化、部件振动带来的轴系相对偏移，降低整个传动链的装配精度要求，同时在传动过程中能够缓冲一定的冲击载荷，保护后端的被驱动部件不受刚性冲击损坏。在日常维护过程中，仅需定期检查铰接位置的润滑状态、销轴的轴向限位是否可靠，即可保证结构长期稳定运行，维护成本远低于其他类型的柔性传动结构，因此在中小扭矩的变角度传动场景中得到了极为广泛的应用。
