老式直板手机外壳注塑成型模具结构

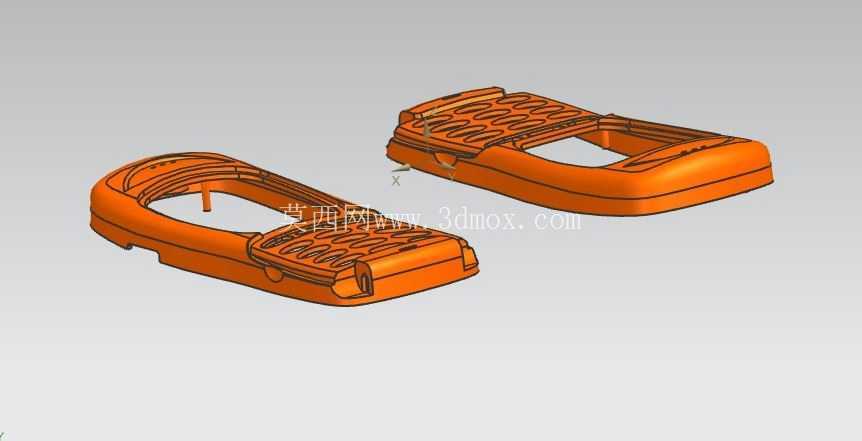

　　这套模具对应的成型制品是老式直板功能机的上下塑料壳体，在功能机普及阶段，这类壳体模具是消费电子注塑领域需求量极大的品类，即便在当下，这类直板机仍在工业对讲、老人备用机、特殊作业通讯终端场景有稳定应用，对应的模具结构设计逻辑也常被小型手持电子设备壳体模具参考借鉴。从制品本身来看，上下壳体均采用薄壁框体结构，壁厚均匀控制在1.2mm左右，避免注塑过程中出现缩痕、填充不足的缺陷，壳体外表面设计有阵列排布的防滑凹槽，既提升手持握持的摩擦力，也能在壳体受外力冲击时分散应力，减少薄壁结构开裂的概率。壳体边框处预留有按键孔、充电接口槽、听筒出声位的成型让位，上下壳的配合边缘设计有0.3mm的止口搭接结构，保证装配后接缝均匀，无错位翘曲问题。

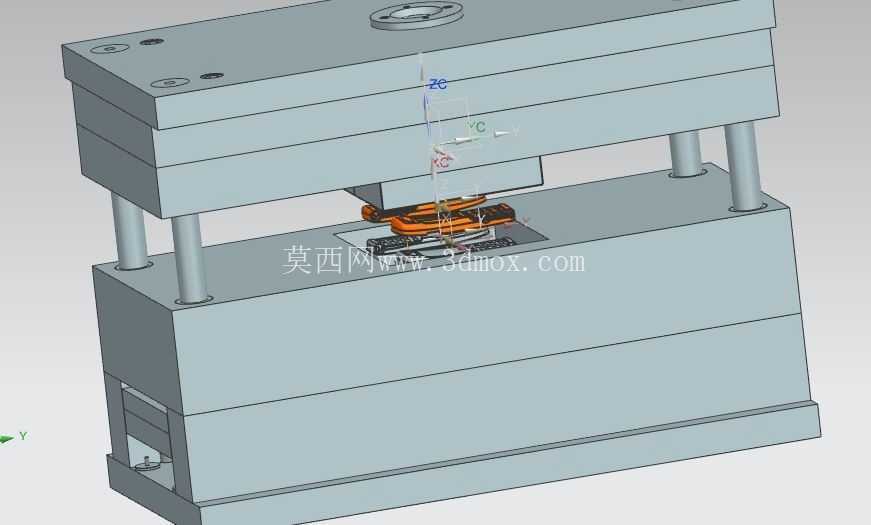

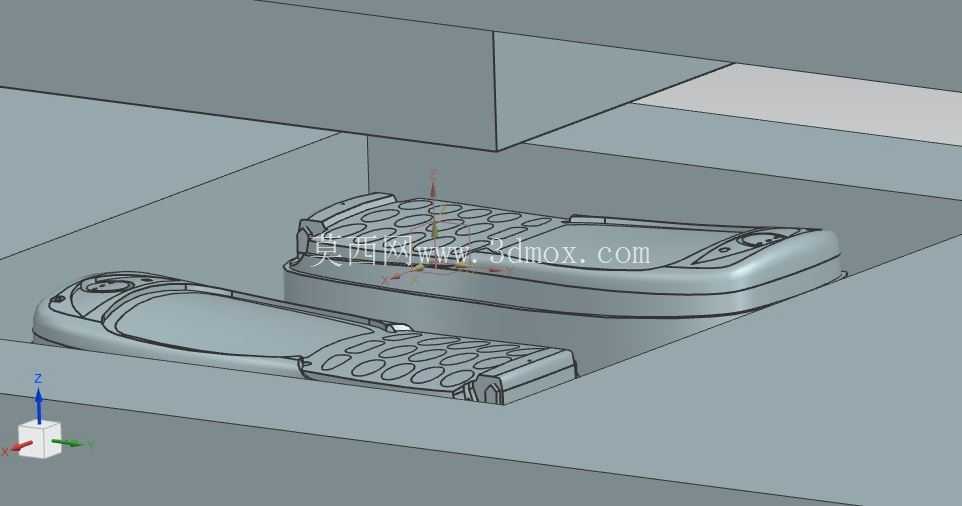

　　模具设计阶段优先考虑了量产的稳定性，型腔采用整体式镶拼结构，既方便后续表面蚀纹处理，也能在型腔局部磨损后快速更换镶件，减少停机维修时间。浇注系统采用侧浇口进料，浇口位置选在壳体内侧非外观面，避免浇口痕迹影响产品外观质量，浇口尺寸经过反复核算，既能保证熔融塑料快速填充整个型腔，也能在开模后实现浇口与制品的自动分离，减少后续人工修剪的工序。冷却水路围绕型腔均匀排布，水路距离型腔壁的距离保持在15mm左右，水路间距控制在25mm，保证整个型腔区域冷却速率一致，避免制品因冷却不均出现翘曲变形，缩短成型周期。

　　顶出机构采用顶针+顶块组合的方式，在壳体的加强筋、柱位等容易粘模的位置布置直径1mm的细顶针，在壳体边框位置布置宽度5mm的扁顶块，保证顶出力均匀分布，避免顶出过程中顶穿壳体或者留下明显顶白痕迹。排气槽开设在型腔填充末端，深度控制在0.02mm，既能顺畅排出型腔内的空气，避免制品出现烧焦、缺胶问题，也不会出现飞边毛刺。整套模具的安装尺寸适配常用的160吨卧式注塑机，定位圈直径100mm，浇口套球面半径SR15，与注塑机射嘴匹配，模具总厚度280mm，最大开模行程350mm，满足制品自动脱落的行程要求。

　　导向机构采用四导柱导套配合，导柱直径30mm，布置在模具四个角位，合模时导柱先进入导套15mm后型腔才开始贴合，避免合模过程中碰伤型腔表面。针对壳体上的细小卡扣结构，模具内设计了斜顶抽芯机构，斜顶倾斜角度5度，开模过程中斜顶随顶出动作同步完成内侧卡扣的抽芯，不需要额外的油缸或者滑块结构，简化了模具结构，降低了制造成本。在实际量产场景中，这套模具适配ABS+PC混合塑料原料，成型温度控制在220-240摄氏度，模具温度稳定在60摄氏度左右，注射压力80MPa，保压时间3秒，冷却时间12秒，整个成型周期控制在20秒以内，单腔模具班产量可以达到1400模左右，能满足中小批量的生产需求。设计过程中也充分考虑了模具的使用寿命，所有与塑料接触的型腔、型芯零件均采用718H预硬钢，淬火硬度达到HRC33-37，表面抛光至镜面后再做蚀纹处理，既保证制品外观纹理均匀，也能提升模具的耐磨性能，正常维护下模具寿命可以达到30万模次以上。上下壳体的模具结构逻辑基本一致，仅在型腔细节、抽芯位置上根据制品结构做对应调整，部分通用的模架、导向件、顶出标准件可以实现互换，减少了模具制造的零件采购成本，也方便后续生产过程中的配件更换。
