垂直输送链电梯结构三维设计方案

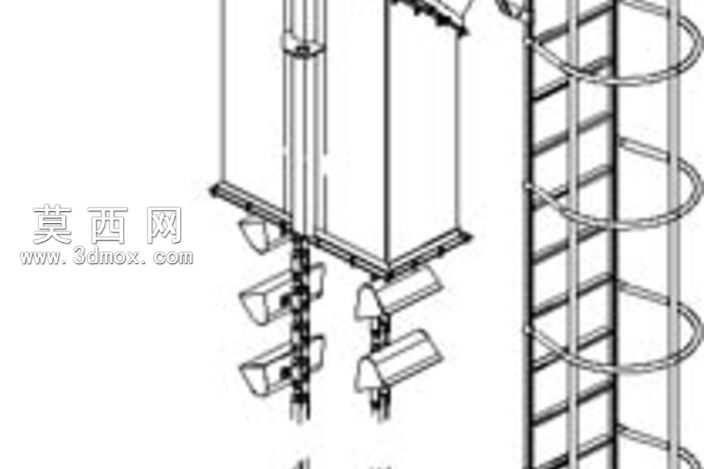

本作品为链电梯的三维结构设计模型，采用主流三维机械设计软件完成全参数化建模，建模过程严格遵循机械设计规范，对链电梯的核心组成部分进行了1:1比例的还原设计。模型整体包含垂直梯架主体、链条传动组件、承载轿厢结构、导向防护部件四大核心模块，建模阶段首先通过草图绘制确定梯架的整体轮廓尺寸，采用拉伸、凸台命令构建梯架的主支撑框架，对框架的连接节点采用焊接约束的等效建模方式还原结构连接强度，确保梯架部分的结构合理性。针对核心的链条传动部分，建模时对链节、链轮、传动销轴等零件进行单独建模后完成虚拟装配，通过配合约束还原链条与链轮的啮合传动关系，清晰展现链传动的动力传递路径，可直观观察到链条带动承载平台沿垂直方向做升降运动的运行逻辑。承载轿厢部分采用薄壁特征建模还原厢体结构，对厢体与链条的连接挂耳、导向滑块等细节零件做了精细化建模，确保装配后轿厢可沿梯架导轨顺畅滑动，无结构干涉问题。模型附带的爬梯防护结构采用扫掠、阵列命令完成环形护圈与梯步的建模，还原了设备配套的检修通道结构。材质设置上，对梯架、链条等承重部件赋予金属钢材材质，对轿厢护板赋予钣金材质，对防护部件赋予标准结构钢材质，通过材质区分清晰展现不同部件的功能属性。设计思路上围绕垂直输送的重载需求，采用链条传动作为核心升降动力传递方式，相比其他升降结构具备承载能力强、运行平稳、维护成本低的特点，整体结构布局紧凑，各部件的安装位置、连接关系均符合实际机械装配要求，可用于链电梯的结构原理演示、方案评审以及后续的工程图纸转化参考，模型装配过程中完成了全局干涉检查，确保所有运动部件在升降行程范围内无碰撞、无卡滞，完整还原了链电梯的真实运行结构状态。
