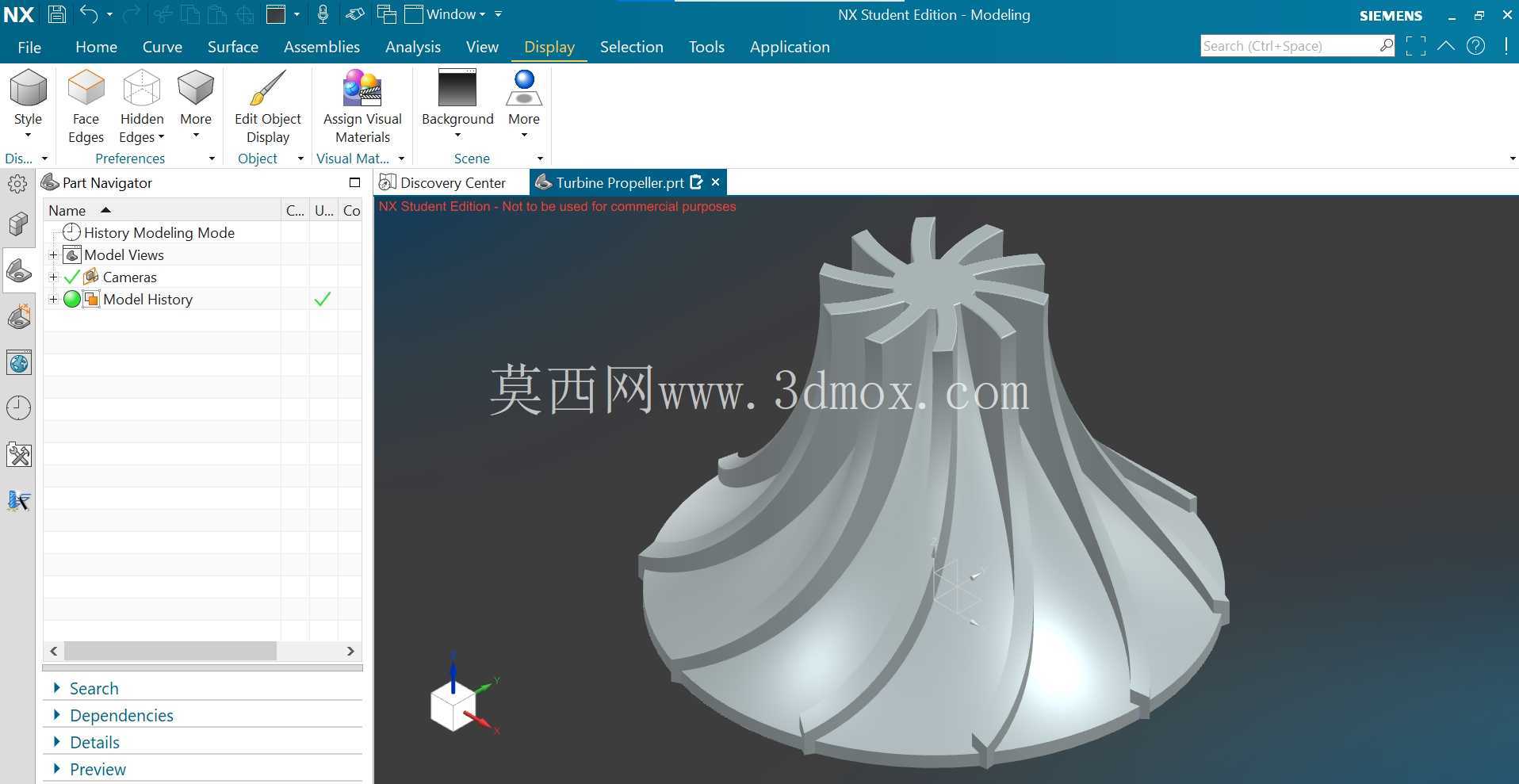

NX环境下设计的涡轮螺旋桨结构

　　涡轮螺旋桨这类结构，在小型通航动力单元、微型流体输送装置、低功率涡轮驱动设备里都有广泛应用，核心作用是把流体动能和旋转机械能做高效转换，不管是作为推进端的动力输出部件，还是作为流体回路里的能量回收构件，其曲面精度、叶型分布直接决定整套装置的运行效率与振动水平。

　　从实际工程场景来看，这类带一体化轮毂的螺旋桨结构，大多用在对装配同轴度要求较高的场合，避免分体式桨叶连接带来的动平衡偏差，尤其是高转速工况下，分体结构的连接间隙、紧固件预紧力衰减都会带来额外的振动载荷，长期运行容易出现疲劳裂纹，一体化成型的结构能从根源上减少这类失效风险。设计这类构件的时候，首先要明确安装边界：轮毂中心的定位轴孔需要匹配对应输出轴的公差带，通常选H7/k6的过渡配合，保证周向定位的同时不会出现装配应力集中；轮毂端面要预留锁紧件的安装空间，比如圆螺母的止动槽、端盖的定位止口，这些尺寸边界在建模初期就要锁定，避免后续曲面设计完成后出现安装干涉。

　　叶型的设计思路要结合实际工况的流体参数调整，这款螺旋桨的叶根到叶顶采用了渐变的扭转角，从靠近轮毂位置的大安装角逐步过渡到叶顶的小安装角，目的是让不同半径位置的叶素都能匹配对应位置的流体来流速度，减少叶顶的流动分离损失，同时降低叶根位置的应力集中——叶根和轮毂衔接的位置做了大圆角过渡，避免直角衔接带来的应力突变，在高转速离心力作用下，这个过渡区域的应力水平通常是整个构件的最高值，圆角半径的取值要结合材料的许用应力核算，通常取叶型最大厚度的0.3-0.5倍，既能保证应力分布均匀，也不会对叶根处的流道造成过多挤占。

　　外形尺寸上，这类小尺寸涡轮螺旋桨的整体外径通常根据配套装置的流道内径确定，叶顶和流道内壁的间隙要控制在合理范围，间隙过大会带来叶顶泄漏损失，降低转换效率，间隙过小则会因为加工误差、运行时的热膨胀、轴系挠度变形出现刮蹭故障，通常单边间隙取外径的千分之五到千分之八，兼顾效率与运行安全。桨叶的数量选择也和工况直接相关，这款结构采用12叶的布局，适合低转速、大扭矩的输出场景，相比少叶数的螺旋桨，多叶结构能在相同直径下获得更大的做功面积，输出扭矩更平稳，流体脉动更小，适合对振动控制要求较高的配套设备。

　　建模过程中，曲面的连续性是核心控制要点，叶型的吸力面和压力面要保证G2连续，避免曲面出现折痕、拐点，否则不仅会增加流体流动的阻力，还会在后续数控加工时出现刀路突变，影响加工表面质量，甚至造成刀具崩损。轮毂的外曲面和叶根的衔接面要做到曲率连续，不能出现拼接缝隙，因为这类构件后续如果做有限元仿真分析，曲面的不连续会直接导致网格划分出现畸变，应力计算结果失真，无法指导后续的结构优化。另外，桨叶的厚度分布也要做渐变处理，叶顶位置厚度较薄，减少流体阻力，叶根位置厚度逐步增加，承受离心力带来的拉应力，整个厚度过渡要平滑，不能出现截面突变。

　　从安装适配的角度，除了中心轴孔的配合，还要考虑动平衡校正的工艺空间，通常在轮毂端面或者叶顶位置预留去重的加工余量，方便后续做动平衡试验时调整质量分布，保证构件在额定转速下的振动值符合规范要求。如果是用于有腐蚀介质的工况，还要在建模时考虑表面处理的厚度余量，比如阳极氧化、喷塑的涂层厚度通常在0.05-0.1mm之间，建模时要把这个厚度补偿到尺寸里，避免处理后出现装配尺寸超差。

　　实际工程应用里，这类螺旋桨的性能验证通常要结合流体仿真和台架试验，建模时的叶型参数直接决定仿真结果的准确性，比如叶型的弦长分布、扭转角规律、前缘后掠角度，都会影响流体在叶道内的流动状态，设计时要避免叶道内出现涡流区，否则不仅会降低效率，还会带来额外的气动噪声。对于新手练习建模来说，这类结构是掌握曲面造型、参数化设计、装配约束的典型案例，从草绘叶型截面线，到通过扫掠、网格曲面构建整体叶型，再到和轮毂做布尔合并、倒圆角处理，整个流程能覆盖三维建模里大部分常用的曲面操作，同时也能理解机械结构设计里“功能决定形态，工艺约束尺寸”的核心逻辑，不会出现为了造型好看而忽略实际安装、加工、运行需求的问题。
