垂直轴风力发电用永磁发电机结构模型

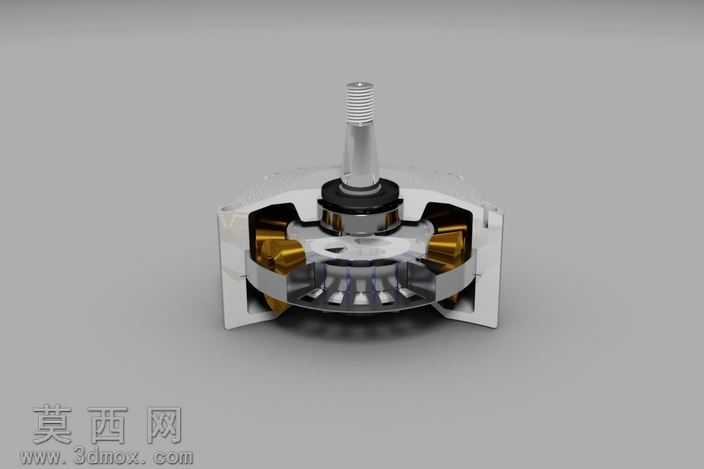

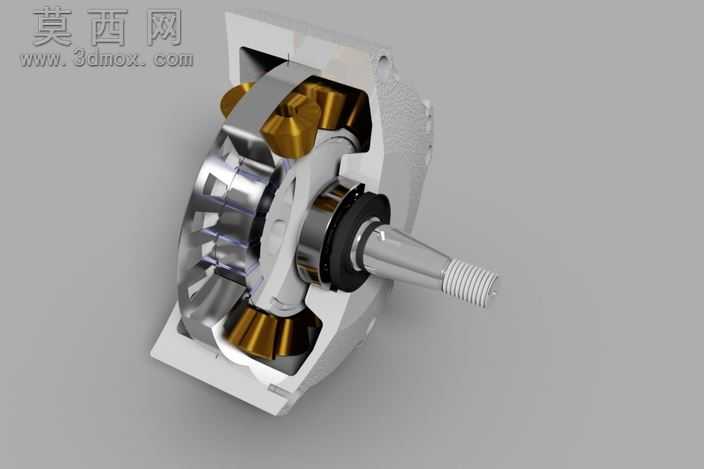

本模型为适配垂直轴风力发电机使用的永磁发电机三维结构模型，建模过程严格遵循永磁发电机的实际工程设计逻辑，完整还原了设备的内部构造与外部装配形态。建模阶段首先搭建核心装配基准，以主轴为定位核心，依次完成转子组件、定子绕组、永磁体模块、端盖壳体、输出轴段的零件建模，各零件间的装配公差、配合关系完全符合机械设计规范，可清晰展示各部件的装配层级与位置关系。材质渲染阶段针对不同部件的实际材质属性做了精细化调整：外壳采用铸铝材质的哑光金属质感，还原铸造壳体的细微颗粒纹理；永磁体模块做了镀金质感的金属渲染，突出磁极部件的材质特征；定子绕组部分还原了硅钢片叠压的层叠纹理与绝缘漆的哑光质感；输出轴段做了机加工钢件的亮面金属处理，螺纹段的牙型细节清晰还原，轴承部位做了发黑处理的深色金属质感，区分不同功能部件的材质差异。结构设计上，该永磁发电机采用外转子结构适配垂直轴风机的低转速大扭矩输入特性，永磁体沿转子周向均匀排布，与定子铁芯保持均匀气隙，可有效降低风阻带来的转动损耗；壳体采用一体化铸造成型的半开放结构，既保证结构强度满足户外工况使用需求，又能兼顾内部散热效率，输出轴端设置密封结构避免沙尘、水汽侵入内部绕组。整体模型通过剖视视角展示内部构造，可清晰观察到转子磁极与定子绕组的对应位置、轴承的装配定位、各连接部位的紧固结构，完整呈现了垂直轴风电专用永磁发电机的设计思路，还原了这类小型风电发电设备的结构特点，可用于结构原理展示、方案设计参考等场景。
