橄榄形变径螺旋弹簧三维结构设计

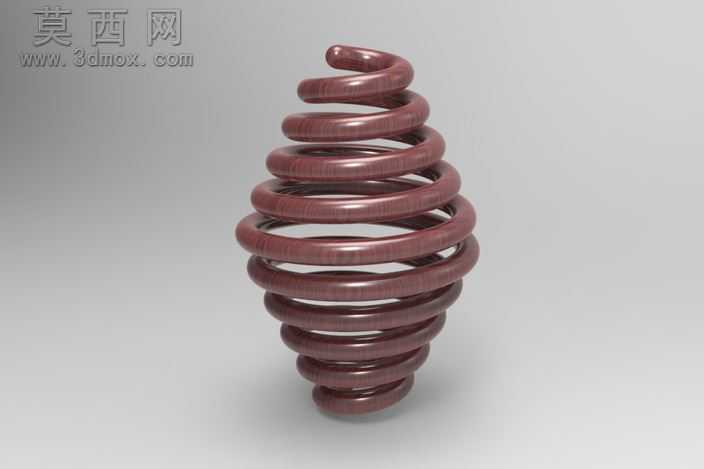

本作品为橄榄形变径螺旋弹簧的三维建模设计成果，整体采用对称式纺锤轮廓造型，建模阶段以螺旋线扫掠为核心逻辑搭建基础结构：首先在三维建模环境中绘制纵向中心基准轴，以基准轴为中心创建两端收窄、中部外扩的变径螺旋引导线，精准控制每一圈簧丝的回转半径，从端部最小圈径逐步平滑过渡到中部最大圈径，再对称收束至另一端端部，全程保证螺旋升角均匀过渡，无圈距突变、轮廓错位的问题。扫掠阶段选用圆形簧丝截面，沿引导线路径完成实体扫掠，对首尾圈的端部做平滑收头处理，避免尖锐棱边的出现，还原实际弹簧产品的端部闭合工艺特征。材质与渲染阶段，选用弹簧钢常用的暗红氧化表面质感，调整材质参数还原金属表面的细微哑光反光效果，搭配柔和的影棚环境光，在模型底部添加柔和投影，清晰呈现每一圈簧丝的层叠关系与轮廓曲线，直观展示变径螺旋的空间形态。结构设计上，该橄榄形螺旋弹簧区别于常规等径圆柱弹簧，中部大圈径的设计可提供更大的横向形变余量，两端收窄的结构便于安装定位，在承受轴向载荷的同时可适配一定范围内的偏载受力，适用于有特殊安装空间、复合受力需求的机械装配场景。建模过程中全程校验簧丝之间的安全间隙，在极限压缩状态下相邻簧丝不会发生干涉卡滞，螺旋线的曲率变化连续顺滑，保证模型可直接导入工程场景做装配干涉校验、受力仿真分析使用，整体造型规整对称，曲面过渡自然，完整还原了变径螺旋弹簧的结构特征与外观质感。
