UPVC异型材截面结构三维设计作品

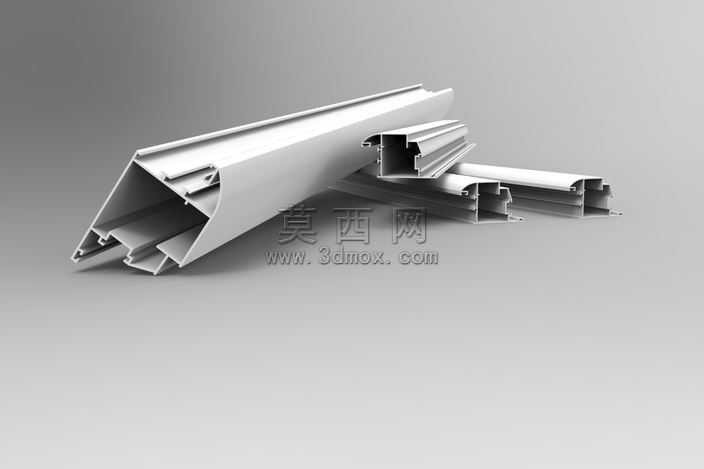

本作品为UPVC异型材系列的三维建模设计成果，建模阶段依托参数化三维设计逻辑完成，首先针对不同规格UPVC型材的截面轮廓进行精准草绘，严格还原型材内部的多腔室结构、卡扣卡槽定位、加强筋排布、密封边预留等细节特征，每一处截面线条的尺寸公差都参照实际塑钢型材的生产标准设定，确保模型结构与真实量产型材的几何特征完全匹配。完成截面草绘后通过拉伸特征生成型材的主体长度模型，针对不同功能的型材变体，分别调整腔室壁厚、卡扣凸起尺寸、安装槽位的角度与深度，区分出主框型材、辅框型材、压边条等不同功能的型材单体，所有衔接位置都做了适配性的结构校验，保证不同型材拼接时卡槽对位准确、拼接缝隙符合装配要求。材质渲染阶段，针对UPVC材质的哑光乳白色塑料质感进行参数调试，调整材质的漫反射粗糙度、微高光强度，还原硬质聚氯乙烯材料表面细腻的微磨砂质感，避免过度反光造成的材质失真，同时在场景中搭建柔和的影棚光照环境，通过多角度柔光打光凸显型材的截面结构层次，让内部腔室、加强筋、卡扣结构的轮廓清晰呈现，既能够直观展示型材的外部形态，也可以清晰呈现内部的结构设计逻辑。设计过程中充分考虑UPVC型材的实际使用场景，在结构设计上兼顾型材的结构强度与安装便利性，内部多腔室的结构设计既可以提升型材的隔音隔热性能，也能够通过合理的壁厚分布降低材料用量，外侧预留的密封胶条卡槽、五金件安装槽位都按照通用建材标准预留尺寸，确保模型可以直接用于后续的门窗装配模拟、型材结构受力仿真、产品展示演示等场景，每一处结构细节都经过反复调整，避免出现建模过程中的几何错误，保证模型的拓扑结构规整，无破面、重叠面、多余线段等问题，可适配不同三维软件的导入编辑需求，能够为UPVC建材产品的设计研发、结构优化、装配验证提供精准的三维数字模型支撑。
