机床用敞开式弹性夹头结构三维设计

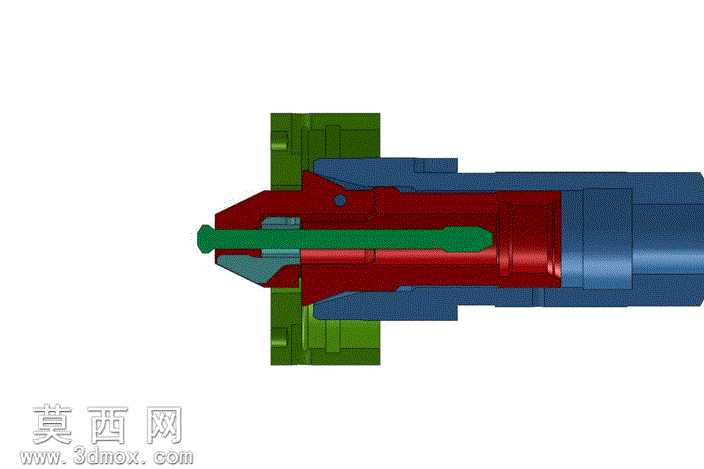

本模型为机床配套使用的敞开式夹头三维结构设计，采用三维建模软件完成全参数化实体构建，完整还原夹头各组成零件的几何形态与装配关系。建模过程中先对夹头的功能需求进行拆解，明确其作为机床工件装夹部件的核心作用，依次构建弹性夹瓣、锁紧套、推拉杆、定位基座等核心零件，每个零件的尺寸参数均匹配通用机床装夹的适配规格，对夹瓣的开槽结构、锥面配合面、锁紧接触面等关键功能结构做了精细化建模，还原了实际加工中需要保证的倒角、退刀槽等工艺细节。装配阶段采用同轴心、面重合等标准装配约束，完整呈现夹头的装配逻辑，可直观展示推拉杆轴向移动时带动夹瓣沿锥面滑动实现张开、锁紧的动作原理。渲染环节对不同零件赋予差异化材质表现，弹性夹瓣部分采用合金结构钢材质，呈现调质处理后的金属质感，锁紧外套采用深蓝色金属漆材质区分，内部推拉杆采用绿色工程塑料质感表现，定位基座采用军绿色硬质金属材质，通过材质色彩的清晰区分，让装配层级一目了然，无需剖切即可清晰分辨内部各零件的位置与形态。设计过程中重点考量夹头的敞开式结构特性，相较于常规弹簧夹头，该结构拥有更大的张开行程，适配更大范围直径的工件装夹需求，同时对锥面的配合角度做了优化设计，保证锁紧时的夹紧力均匀分布，避免夹瓣受力不均出现断裂或工件夹伤的问题，各滑动配合面预留了合理的装配间隙，符合实际机械装配的公差要求，整体模型结构完整，可用于机床工装设计参考、装夹机构原理演示以及相关零部件的二次开发设计。
