150公斤容量巧克力混合搅拌罐体设备

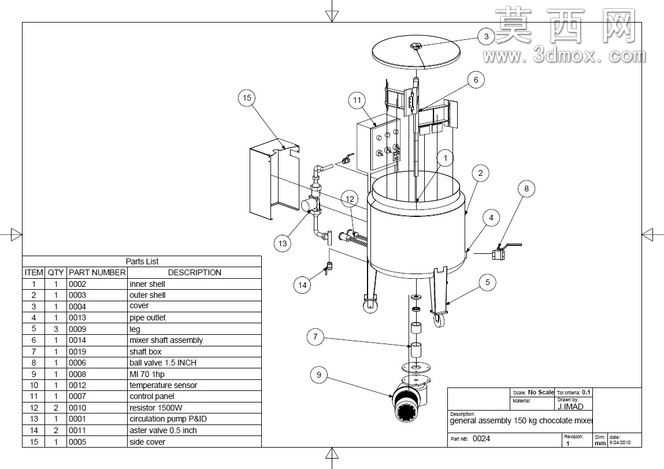

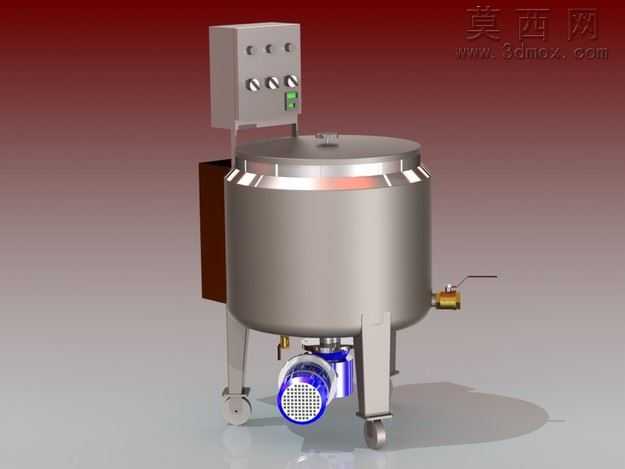

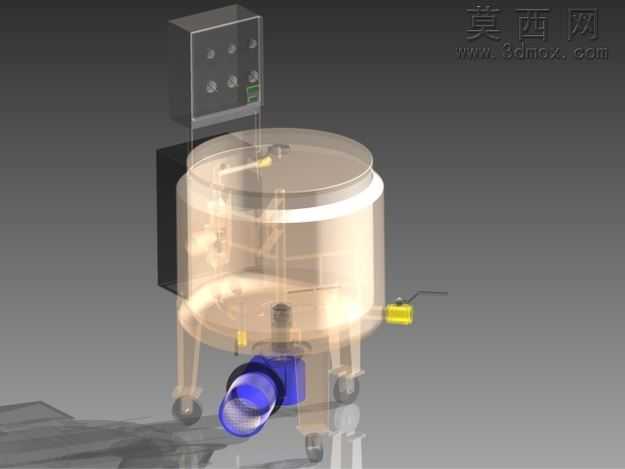

本作品为食品加工场景使用的巧克力混合罐体三维建模成果，采用Autodesk Inventor完成全参数化建模与装配设计，建模过程严格遵循食品加工设备的卫生级设计规范，对罐体、搅拌机构、温控组件、移动脚轮、控制单元等所有零部件进行1:1等比例还原，完整呈现设备的整体结构与功能逻辑。渲染阶段采用半透明材质赋予罐体主体，直观展示罐体内部的搅拌桨布局、加热管路排布与内部腔体结构，金属材质应用于机架、脚轮、紧固件等结构件，还原金属部件的哑光磨砂质感，控制箱体采用深灰色工程塑料材质，搭配按钮、指示灯的细节建模，还原电控单元的真实外观，驱动电机部分采用蓝黑配色的工业漆面材质，区分不同功能部件的视觉层次。结构设计上，罐体采用立式圆柱结构，底部配置锥状导流结构便于巧克力浆料排出，底部安装四个带刹车的万向脚轮，满足生产车间内灵活移动与工位固定的需求；搅拌机构采用低速搅拌设计，额定转速20rpm，适配高粘度巧克力浆料的混合需求，避免高速搅拌混入气泡影响巧克力成型品质；温控系统集成夹套加热结构，通过热水循环实现罐内温度恒定控制，可将巧克力浆料稳定维持在40℃-50℃的工艺温度区间，配套循环水泵与温度检测组件，实现温度的闭环调控；控制单元独立安装于罐体侧上方，集成搅拌启停、温度设置、状态指示等功能模块，接线管路沿罐体支架规整排布，兼顾功能实现与外观整洁度。设计过程中充分考虑巧克力生产的工艺要求，针对巧克力浆料易凝固、粘度随温度变化大的特性，优化搅拌桨的叶片角度与排布位置，确保罐内无搅拌死角，所有与物料接触的部件均采用圆弧过渡设计，避免物料残留与卫生清洁死角，夹套层的流道设计经过反复调整，保证罐内各区域温度均匀，避免局部过热导致巧克力焦糊或局部温度过低造成浆料凝固，整体模型装配关系完整，可直接用于工程出图、生产指导与方案演示使用。
