浮子式液位检测传感装置结构

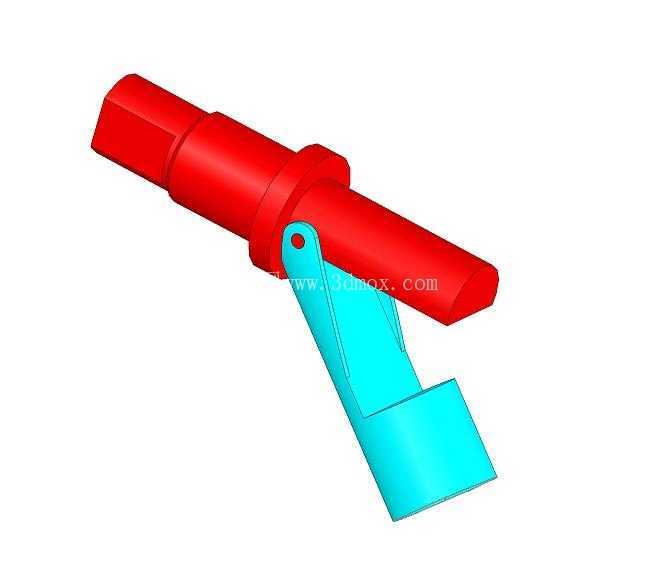

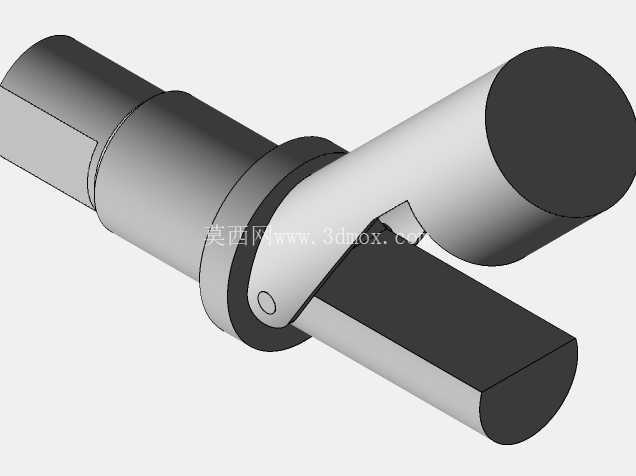

　　这套浮子式液位检测传感装置，主要面向开式或承压储液罐、冷却水箱、液压油箱、小型工艺槽体的液位状态监测场景。在设备运维与自动化产线里，液位信号往往直接关联补液泵启停、低液位报警、加热回路联锁以及防干烧保护，因此这类传感部件虽然结构不复杂，却对安装可靠性、浮子运动自由度和触发位置稳定性有明确要求。模型中红色主体部分对应传感安装杆与外接连接端，青色部分为随液面升降的浮子摆臂及浮体，二者通过铰接点形成摆动副。浮子受到液体浮力作用后绕铰接轴转动，当液位到达设定高位或低位时，摆臂位置变化即可驱动内部磁簧、微动开关或非磁感应元件输出开关量信号。

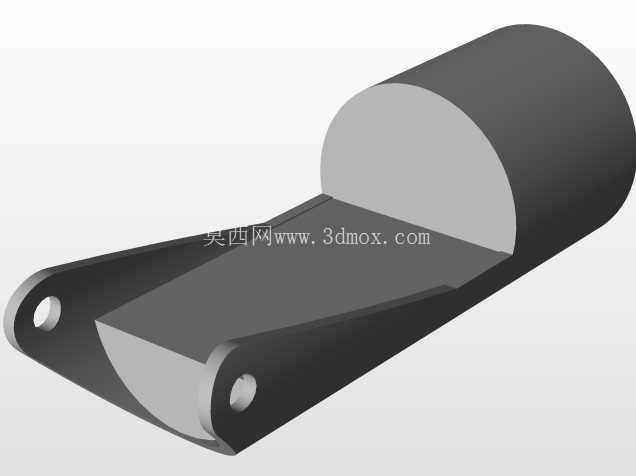

　　从结构思路上看，该装置没有采用复杂电子外壳造型，而是把功能拆成三段：上部杆体负责伸入罐体并提供安装基准，中部铰接座承担摆臂回转与密封边界，下部浮体负责把液面高度转化为角位移。红色长杆一端为近似多边形的接头段，便于与设备面板、管接头或安装支架配合，另一端延伸至浮子工作区域；杆体上的凸缘可作为轴向定位面，实际选型时需要结合罐壁厚度、密封垫圈压缩量和锁紧螺母空间确定插入深度。青色浮臂采用斜置薄板加盒状浮体的形式，既减轻运动件质量，又保证浮体具有足够排液体积，在水基冷却液、轻油或低粘度介质中能够获得稳定浮力。

　　现场布置时，首先要确认液位变化行程与摆臂摆动角度之间的对应关系。浮子并非沿杆体直线滑动，而是绕固定铰点做圆弧运动，因此罐内必须预留摆臂扫掠空间，避免浮体碰到侧壁、加强筋、加热管或吸油口。安装杆轴线通常接近水平或小角度倾斜，铰接点位于液面波动范围内；若罐内存在湍流，可在浮子外侧增加防波管或稳流隔板，减少液面晃动造成的误触发。浮体最低点应与低液位报警位置匹配，浮体上摆极限则对应高液位停泵位置，两个触发点之间的垂直距离需要在布局阶段按罐体有效容积换算，不能只凭外观比例确定。

　　外形边界方面，长杆主体属于细长伸入件，运输和装配中要控制侧向受力，铰接孔与销轴的同轴度直接影响浮臂回位是否顺畅。模型中铰接位置设置了小圆孔，工程图深化时应明确销轴直径、配合公差、卡簧或铆接固定方式，并在转动副处保留合理间隙。浮臂与主杆之间要避免全周接触，防止液体干结、杂质沉积或涂层增厚后出现卡滞。盒状浮体的封闭性同样关键，若采用焊接或粘接壳体，需保证内腔不渗漏；若使用空心塑料件，则应考虑介质温度、老化和应力开裂风险。

　　在电气集成上，这类传感器通常不直接驱动大功率负载，而是把液位到达信号送入控制柜采集模块或继电器回路。结构设计时要让感应元件与浮臂磁钢/触发块的相对位置可调，以便在样机调试中修正高、低液位动作点。对于液压站油箱，还需注意泡沫、回油冲刷和油液粘附对浮子的影响；对于冷却水箱，则要关注结垢、冷凝水和微生物沉积。三维建模阶段应把摆臂处于最低位、最高位以及运输装配位分别摆出，检查干涉范围、检修拆卸路径和接线插头空间，再据此输出安装孔位、密封面尺寸及罐体开孔建议。
