剪式车载液压顶升支撑机构

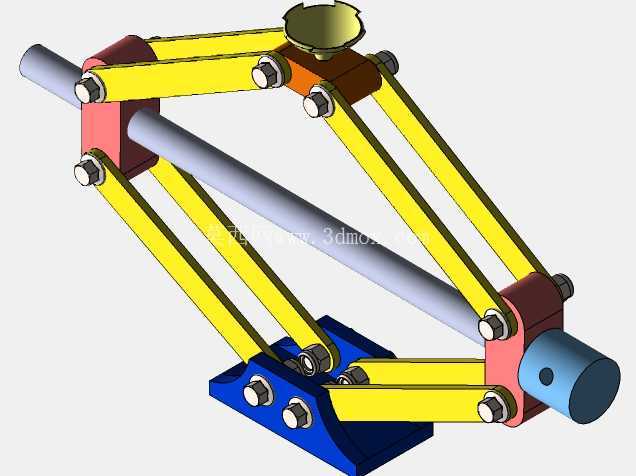

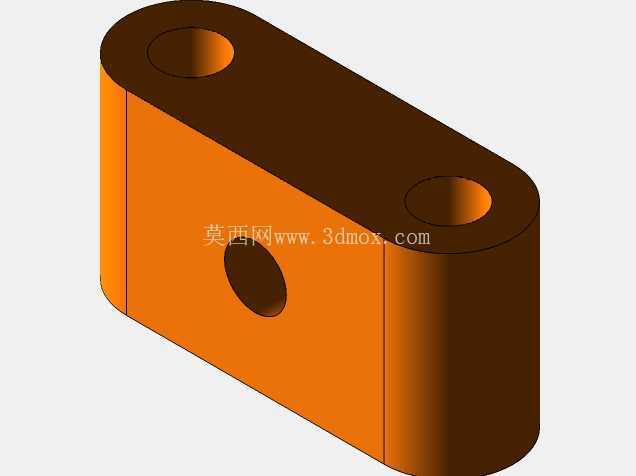

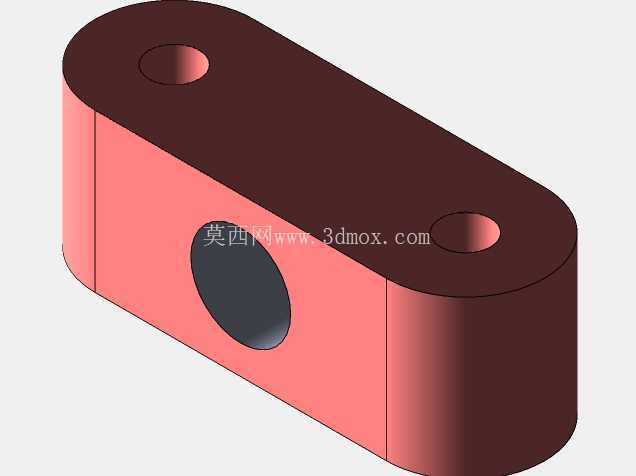

　　这套剪式顶升机构主要面向乘用车维保、底盘检修、轮胎更换以及小型设备工位抬升等场景，结构形式介于手动剪式千斤顶与液压辅助举升装置之间。模型中可以看到两组交叉布置的黄色承力臂，臂体通过中部销轴形成典型剪叉运动关系，下端连接蓝色基座，上端连接橙色承托盘，两侧红色端座用于约束横向导杆和铰接轴，整体把直线驱动转化为垂直方向的稳定升降。

　　从实际用途看，该机构的核心任务是在有限高度空间内获得较大的顶升行程。车辆停稳后，基座落在平整地面，顶部托盆对准车身指定加强梁或顶升点，驱动件沿轴向施加推力，两组剪臂绕铰接点同步展开，托盆随之上升。与单点螺杆顶升相比，剪叉结构在升起过程中具有更宽的支撑轮廓，侧向晃动受到多根连杆和横向导杆约束；与大型立式油缸相比，它的收起高度更低，便于放入车辆后备厢或维修工具车。

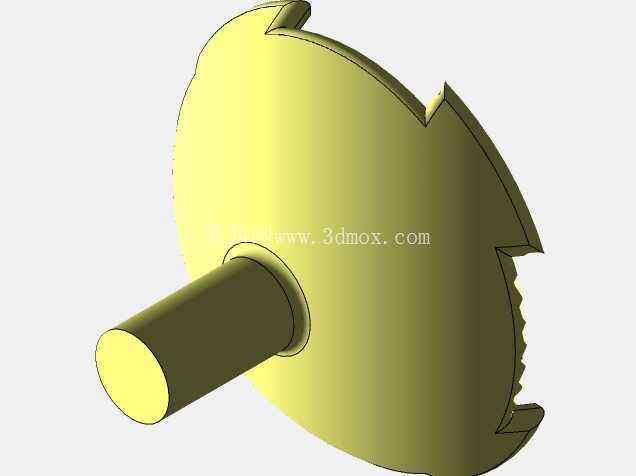

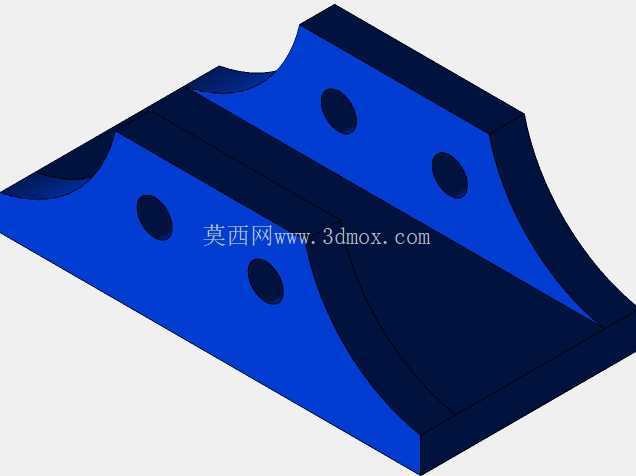

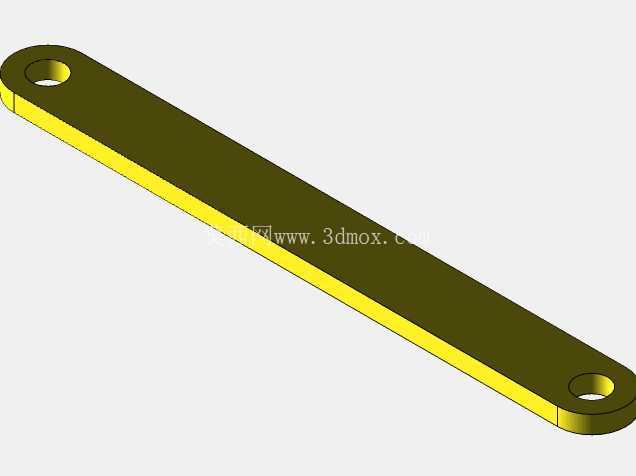

　　模型的功能特性集中体现在承力路径和运动约束上。黄色长臂并非装饰件，而是主要受弯压构件，两端销轴把载荷传递到红色端座和底部蓝色支架。顶部圆盘带翻边和定位缺口，可适应车身顶升点的局部接触，减少托举时滑移风险。底部蓝色支座采用加宽底板思路，目的是降低接地比压，并让机构在承受偏载时不至于绕底边翻转。两根银灰色长导杆贯穿端座，承担导向和横向稳定作用，使剪臂展开时两端保持平行，避免单侧卡滞。

　　设计思路上，该结构优先保证铰接点同轴度和运动同步性。每片剪臂的孔位需要成对加工，中部销轴决定剪叉转动中心，端部销轴则决定最低位与最高位的几何关系。若孔距误差过大，机构在低位会出现臂体干涉，在高位则可能产生端座歪斜。建模时应先确定顶升最低高度、目标最高高度、额定载荷下的安全系数，再反推臂长、交叉点位置和端座行程。驱动轴线最好保持在两剪臂对称平面内，这样推力能够均匀分配到左右连杆，减少附加扭矩。

　　外形尺寸与安装边界需要结合使用环境校核。收起状态下，机构高度主要由底板厚度、端座直径、臂体叠放厚度和托盆下沉位置决定；展开状态下，顶部托盆升高，但底部 footprint 并不会大幅扩大，因此适合在车辆底边离地间隙较小的情况下塞入。横向方向要预留端座、销轴头部和驱动筒的操作空间，尤其外侧圆柱驱动部位不能与车轮、下摆臂或制动管路发生干涉。顶部托盆与车身接触处应避免压到地板钣金边缘、塑料护板或油路管线，现场使用时仍需配合安全支架，不能长期仅靠千斤顶承担人员入车作业的载荷。

　　从三维结构拆解角度看，销轴、衬套、端座和臂体之间属于反复相对转动部位，配合间隙过大会造成顶升点漂移，间隙过小则在偏载时转动沉重。底板可设置防滑齿或橡胶垫，但模型层面更重要的是保证底板平面与顶升方向垂直。剪臂板材宽度、厚度以及孔边距应按压弯复合载荷校核，端部铰接区通常是应力集中位置，宜通过圆角过渡和加宽耳板来降低峰值应力。

　　该模型对机械设计人员的参考价值在于，它完整呈现了剪式举升机构从输入直线运动到垂直支撑输出的几何关系，也展示了多连杆同步约束、端座导向、顶部承托和底部稳定之间的布局方法。用于教学或结构方案评审时，可以直接围绕最低塞入高度、最大顶升高度、额定承载、侧向稳定性和铰接件寿命展开校核。
