六缸径向星形活塞动力装置结构设计

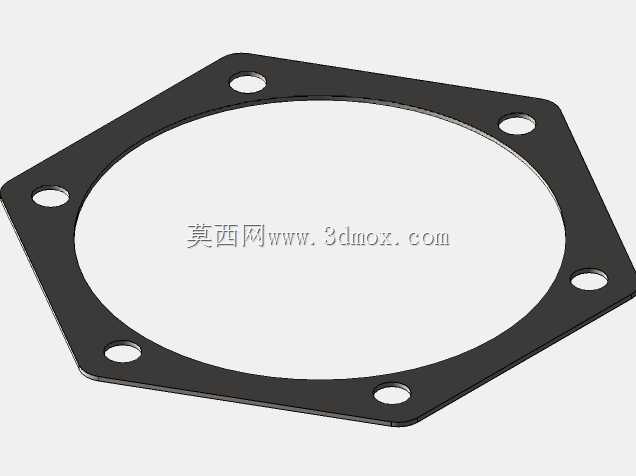

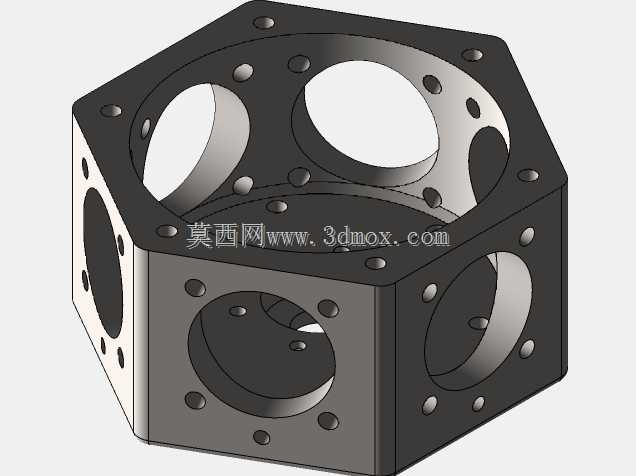

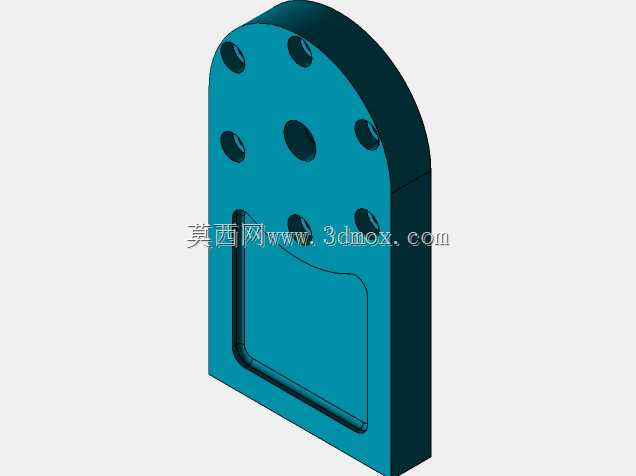

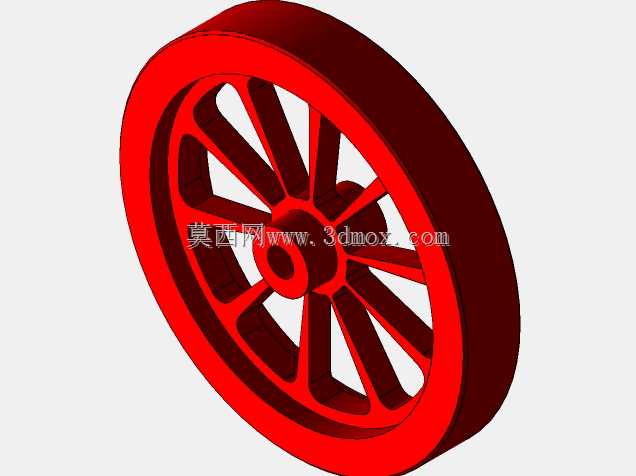

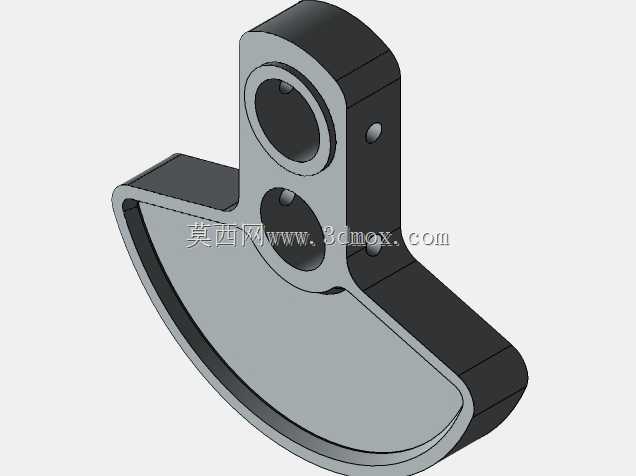

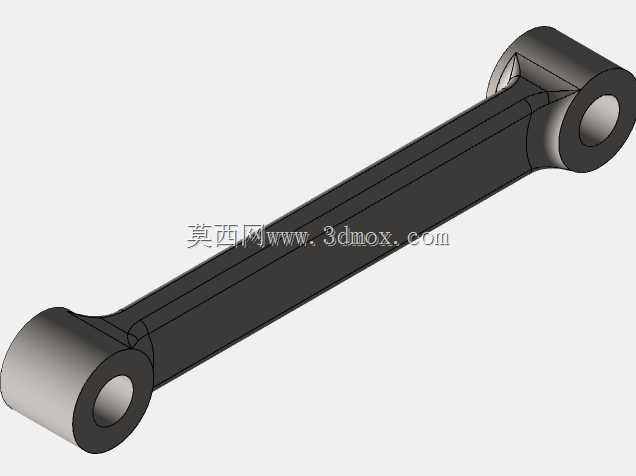

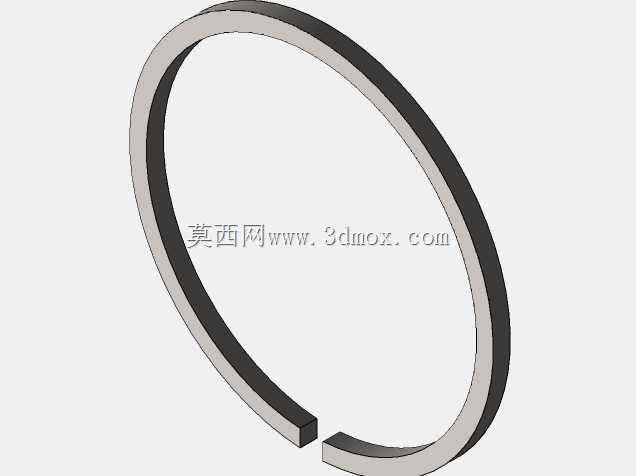

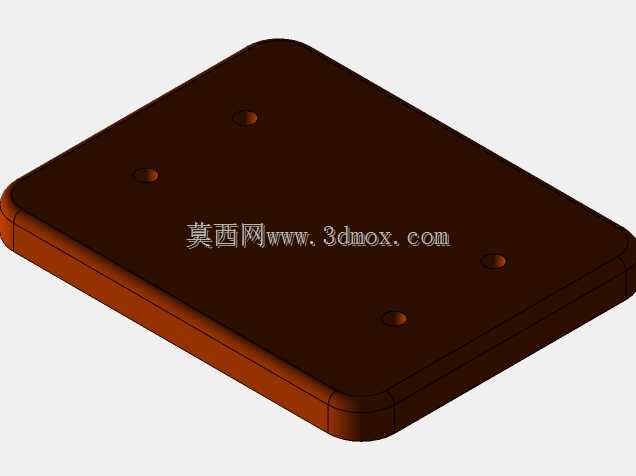

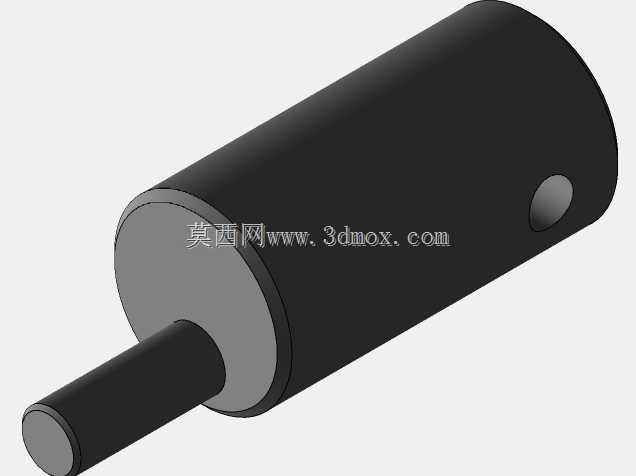

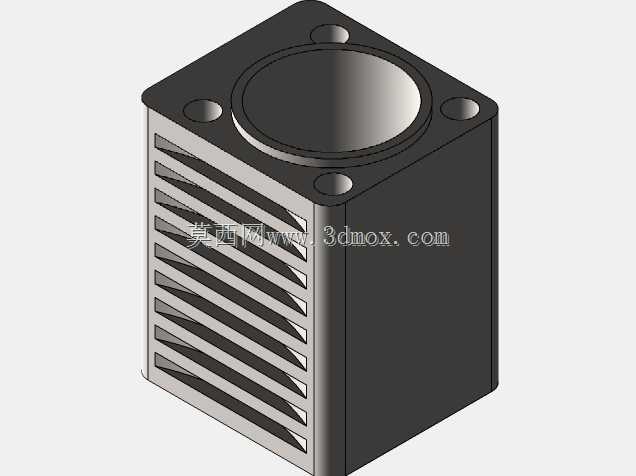

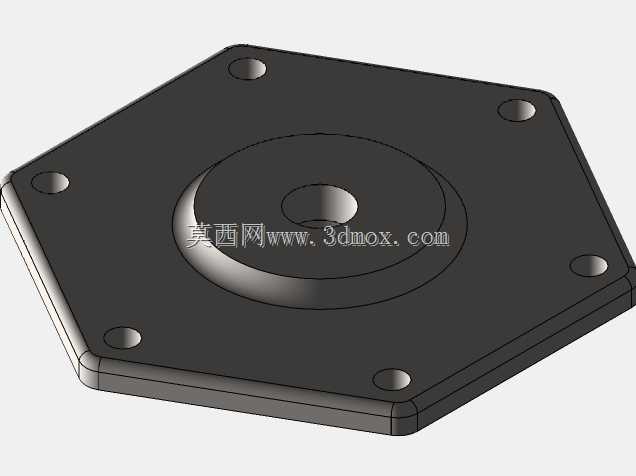

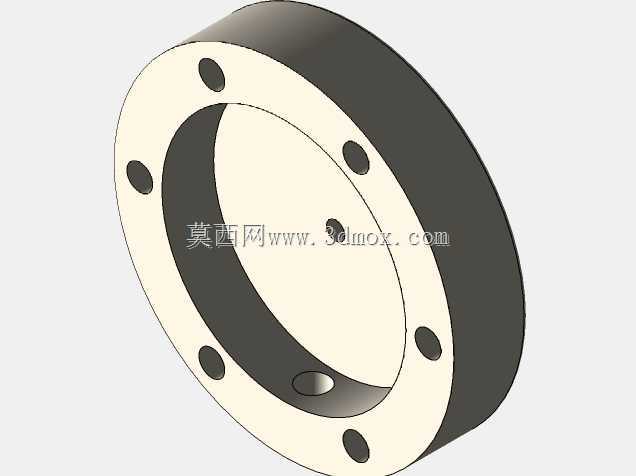

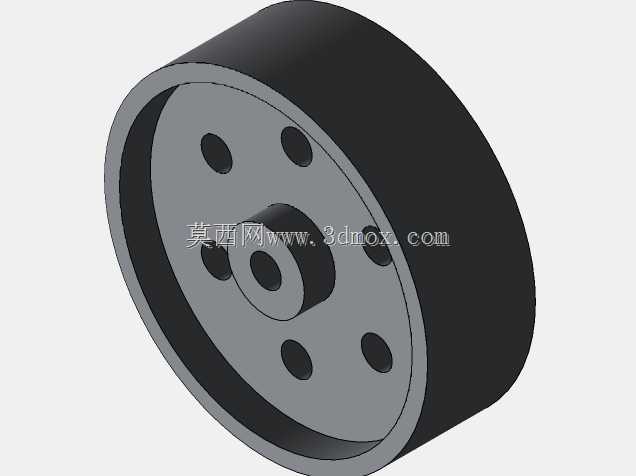

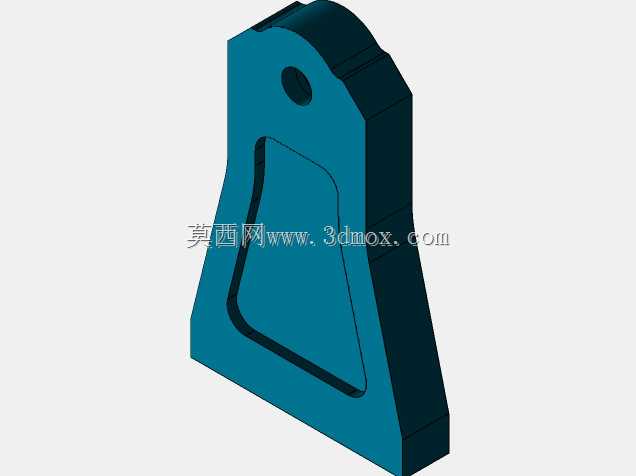

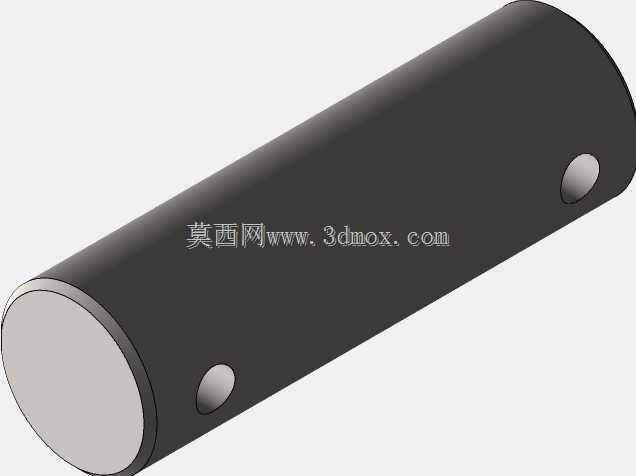

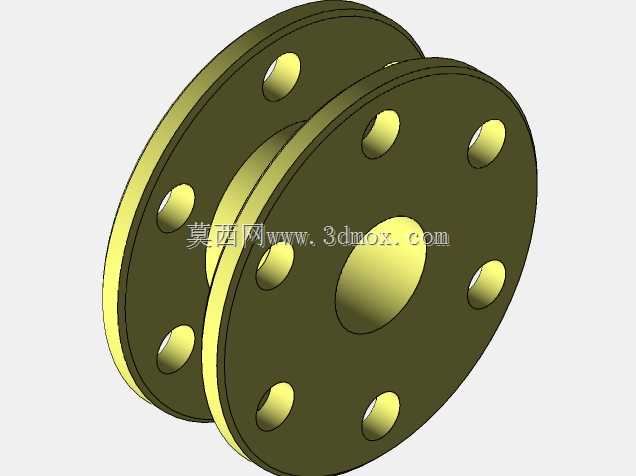

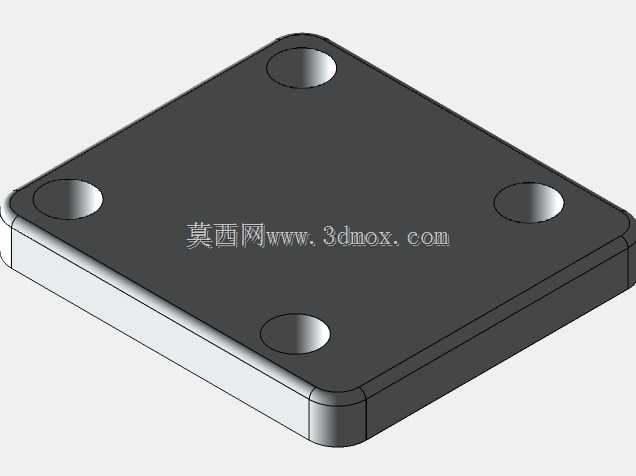

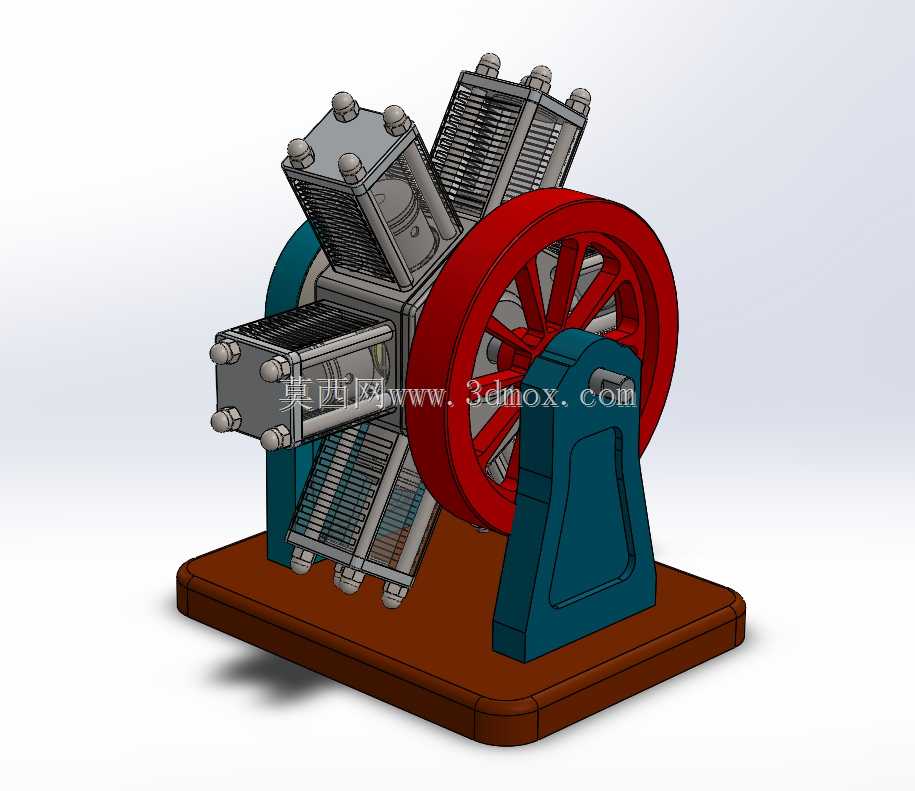

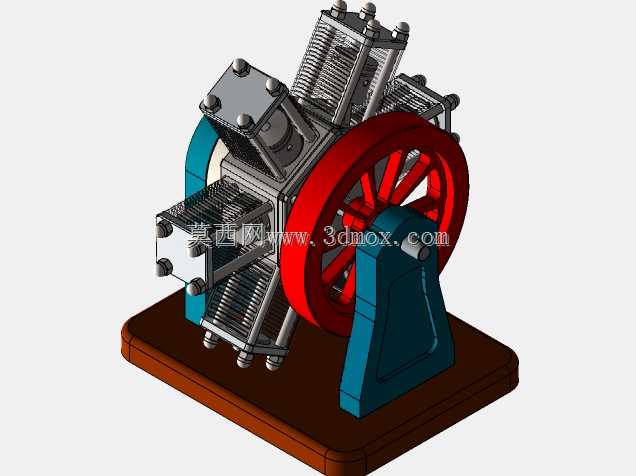

这类六缸径向排布的动力装置，早期广泛应用于轻型通航飞机、小型摩托艇以及早期农用作业机械的动力输出端，其核心优势在于所有气缸围绕中心曲轴呈放射状均匀布置，相比同排量直列或V型动力结构，曲轴长度更短，整机轴向尺寸紧凑，能在有限的径向空间内实现更大的排量输出，同时曲轴主轴承仅需承受各缸往复惯性力的径向合力，主轴颈载荷分布更均匀，运转时的动平衡调校难度更低。从结构设计逻辑来看，六个气缸以60度夹角均匀分布在中心曲轴箱周围，每个气缸独立配置活塞、连杆组件，其中主连杆直接铰接在曲轴曲柄销上，其余五个气缸的副连杆通过铰接销与主连杆的凸缘部位连接，这种结构能保证各缸活塞的往复运动相位严格错开120度做功间隔，动力输出的扭矩波动更小，运转平顺性优于同缸数的直列排布结构。整机的安装边界以底部的铸铁安装底座为基准，底座预留四个对称布置的螺栓固定孔，可直接适配通用的动力安装机架，安装时需保证曲轴输出端与被驱动部件的同轴度误差控制在0.1mm以内，避免附加弯矩损伤曲轴主轴承。外部的大直径带辐条飞轮集成在曲轴输出端，除了储存运转动能、平滑扭矩波动之外，轮缘表面预留的皮带槽可直接通过三角带驱动附属的冷却风扇、发电机等辅件，无需额外设计传动轮系。气缸体采用外露散热鳍片结构，适配风冷散热场景，无需布置复杂的水冷管路，在野外作业、轻型载具等缺乏冷却系统维护条件的场景下可靠性更高。设计过程中需重点关注各缸连杆的运动干涉校验，由于副连杆铰接点随主连杆做复合运动，需通过运动仿真确认活塞在上止点、下止点位置时，连杆与气缸壁、相邻气缸组件之间保留至少1.5mm的安全间隙，同时要核算曲轴曲柄销在六个缸交替做功下的疲劳强度，保证额定转速下的应力幅值低于材料的疲劳极限。进气与排气接口统一布置在气缸外侧的端盖上，可通过环形集气管将各缸的进排气通路整合，简化外部管路布置，整机的径向轮廓以飞轮外圆为最大边界，安装时需在飞轮周边预留至少50mm的安全防护空间，避免运转时异物卷入传动部位。
