通用多莉齿轮传动行走机构三维设计

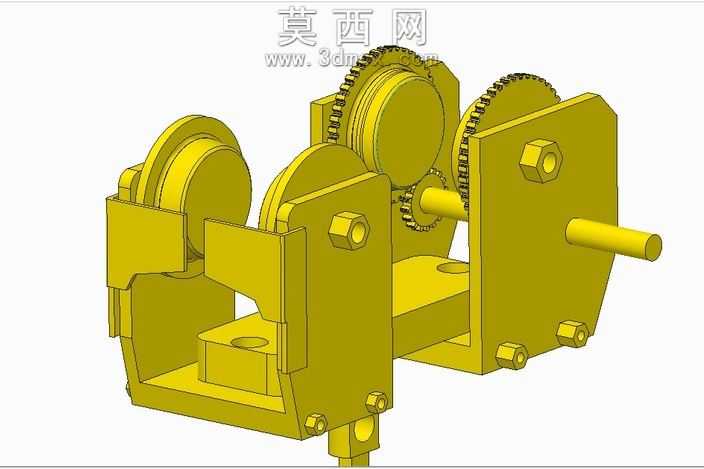

本作品为通用多莉行走传动机构的三维建模成果，建模过程中严格遵循机械设计规范，对每一处结构细节都进行了精准还原。整体模型采用参数化建模方式搭建，从底部的承载基座开始，依次完成两侧立式支撑板、行走滚轮组件、多级齿轮传动组、动力输入轴以及连接紧固件的建模工作，各零件之间的装配约束完全符合实际机械装配逻辑，可清晰呈现机构的运动传递路径。材质渲染方面，整体机构统一赋予金属黄铜质感材质，通过调整材质的反光度、粗糙度与金属度参数，还原金属机加工零件的真实质感，同时对齿轮啮合面、轴类配合面、螺栓紧固面等关键配合区域做了细节质感区分，让不同功能的结构部件在视觉上具备清晰的辨识度，渲染视角选择斜向等轴测视角，可同时展现机构的正面传动结构与侧面滚轮布局，让观看者能够快速理解机构的整体构造。结构设计上，该机构采用三级圆柱齿轮传动结构，动力从右侧伸出的输入轴传入，经过中间小齿轮与两侧大齿轮的啮合传动，将动力同步传递给前后两组行走滚轮，实现平稳的行走功能；两侧支撑板通过螺栓紧固件与底部基座刚性连接，为齿轮轴与滚轮轴提供稳定的支撑定位，基座底部预留的安装接口可适配不同的搭载平台，整体结构紧凑，传动路径清晰，齿轮的齿形参数、轴径尺寸、安装孔位都经过合理的参数匹配，保证传动过程的平稳性与结构强度。设计思路围绕通用行走承载场景展开，在保证传动效率的前提下尽可能简化结构，减少不必要的冗余零件，兼顾机构的可靠性与易装配性，所有零件的建模都保留了完整的参数特征，可根据实际使用需求对齿轮模数、滚轮尺寸、基座跨度等参数进行调整修改，适配不同的承载重量与行走速度要求，模型完整还原了机构的装配关系，可直接用于运动仿真演示、结构原理教学以及后续的工程图纸转化工作。
