八旋翼碳纤维机架H型结构设计

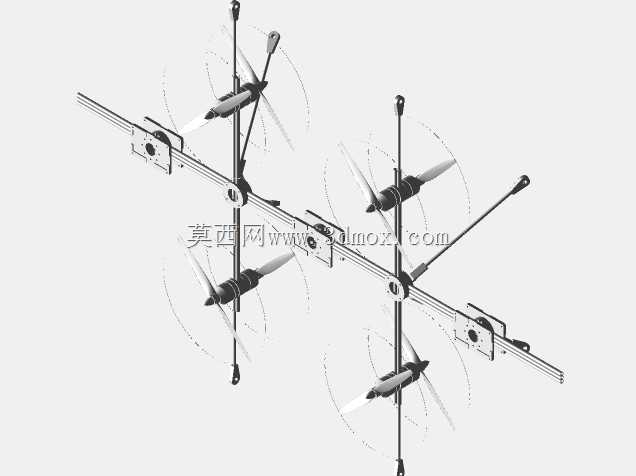

这套多旋翼机架采用H型对称布局，核心承力结构选用标准规格碳纤维圆管作为主梁与机臂构件，配套连接固定件适配3D打印加工工艺，整体围绕大载荷多旋翼飞行平台的实际使用需求完成结构匹配。从实际作业场景来看，这类八旋翼布局的机架常被用于搭载测绘相机、植保喷洒模块、应急抛投装置等作业载荷，相比四旋翼结构拥有更高的动力冗余度，单组动力出现异常时仍能维持姿态稳定，适配复杂环境下的低空作业需求，在农林植保、地形测绘、电力巡检、应急物资投送等场景中都有广泛的应用空间。

设计过程中优先考虑了结构的受力传递路径，两根平行的纵向碳纤维主梁作为核心承力载体，横向贯穿的机臂安装座通过抱紧式结构与主梁固定，无需在碳管表面打孔破坏纤维连续性，能最大程度保留碳纤维材料的轴向抗拉强度，避免应力集中导致的管体断裂风险。八组机臂沿纵向主梁对称分布，相邻机臂的间距经过动力干涉校核，螺旋桨旋转平面之间预留足够安全间隙，高速运转时不会出现桨叶碰擦的问题，同时对称布局让整机重心更容易调整到几何中心位置，降低飞控系统的姿态校准难度，提升飞行过程中的稳定性。

配套的连接配件全部适配3D打印工艺的成型特点，结构壁厚控制在1.5mm-2.5mm区间，既保证安装位置的结构刚度，又不会产生过多的无效重量，电机安装座预留标准孔位，适配市面主流的无刷电机安装尺寸，机臂与安装座的配合面设计有防滑齿结构，锁紧后能承受电机运转产生的反扭矩，不会出现机臂转动偏移的问题。机架的上下层板安装位预留了通用安装孔距，可直接叠放飞控板、电池仓、载荷挂载板等功能模块，不同功能模块的安装位置可根据实际载荷重量灵活调整，方便使用者根据作业需求调整整机重心分布。

从安装边界尺寸来看，机臂长度根据常用螺旋桨尺寸匹配，整机展开后相邻桨尖的安全间隙不小于25mm，折叠状态下（若选用折叠机臂配件）可将横向尺寸压缩至展开状态的30%，方便运输携带。主梁的碳管直径选用行业通用规格，后期维护时可直接采购标准碳管替换损坏部件，无需定制特殊规格型材，降低后期使用的维护成本。所有连接紧固件均选用标准规格的不锈钢内六角螺丝，通用互换性强，野外作业时出现零件损坏可快速更换。

结构设计阶段还做了振动传递的优化，电机安装座与碳管的接触位置预留了减震垫安装槽，可加装硅胶减震垫过滤电机高速运转产生的高频振动，避免振动传递到飞控与任务载荷端，提升飞行控制精度与载荷作业的成像、喷洒稳定性。电池安装位设计在机架重心的正下方位置，搭载大容量电池时不会出现重心偏移，同时预留了绑带穿槽，可通过尼龙绑带快速固定不同规格的动力电池，适配不同续航需求的作业场景。整机的载荷挂载点设计在H型框架的中心位置，挂载作业设备时载荷重量直接通过核心承力梁传递到各组机臂，避免局部受力过大导致的结构变形，最大挂载重量可覆盖多数低空作业场景的载荷需求。
