BT40数控机床锥柄门夹结构三维设计

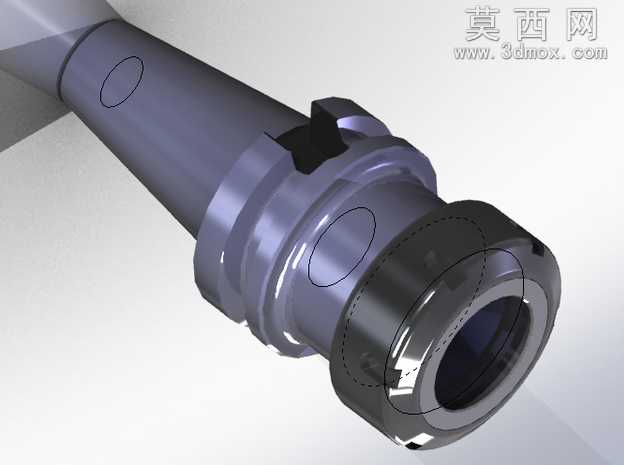

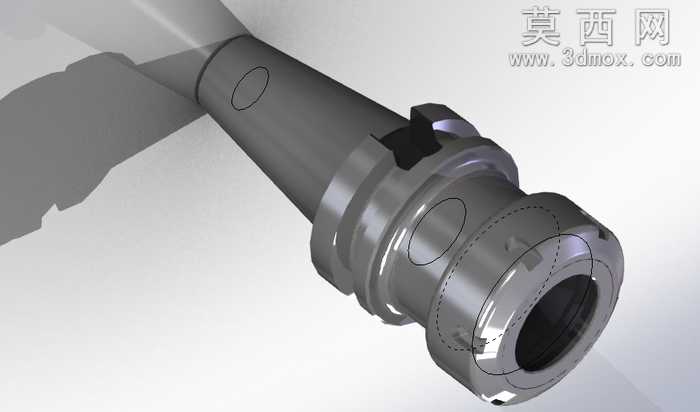

本作品为BT40规格数控机床锥柄门夹的三维参数化设计模型，建模过程严格遵循机械加工领域的实际生产标准，以SolidWorks为核心建模工具完成全流程结构搭建。建模初期首先梳理BT40锥柄的标准参数体系，明确7:24锥度的核心配合尺寸，通过旋转凸台命令完成锥柄主体的基础特征创建，保证锥面的同轴度、圆度公差符合机床主轴的装夹要求，避免后续实际使用中出现装夹偏摆、定位失准的问题。在细节结构处理上，针对锥柄前端的拉钉定位槽、法兰端的驱动卡槽结构，采用拉伸切除结合圆角过渡的方式完成特征构建，对卡槽的受力接触面做了0.2mm的倒角优化，既能够消除加工过程中产生的应力集中问题，也能保证与主轴拉爪、驱动键的配合精度。门夹的锁紧环部分采用螺旋配合的结构设计，建模时通过螺旋线扫描生成内螺纹特征，同时在锁紧环外圆均匀设计四个防滑卡槽，方便实际装拆操作时施加扭矩，锁紧环与锥柄主体的配合面设置了合理的间隙公差，保证转动锁紧过程顺滑无卡滞。材质渲染阶段，针对不同部件的实际使用材质做了区分处理：锥柄主体采用合金钢材质表现，赋予金属磨砂质感的材质参数，调整反射率、粗糙度数值还原经过淬硬处理的金属表面光泽；锁紧环部分采用发黑处理的金属材质，适当降低反射率、加深表面色调，区分不同部件的工艺特征；配合缝隙处做了细微的阴影处理，增强模型的层次感与结构辨识度。设计过程中充分考虑了该门夹作为机床夹具附件的实际使用场景，所有结构尺寸均匹配BT40主轴的通用安装标准，既可以作为数控加工教学的演示模型，帮助学习者理解机床主轴夹具的装夹原理，也能够为同类工装夹具的改型设计提供参数参考，模型的各个特征均保留了完整的建模参数，方便后续根据不同的加工需求调整尺寸、拓展适配其他规格的主轴接口。
