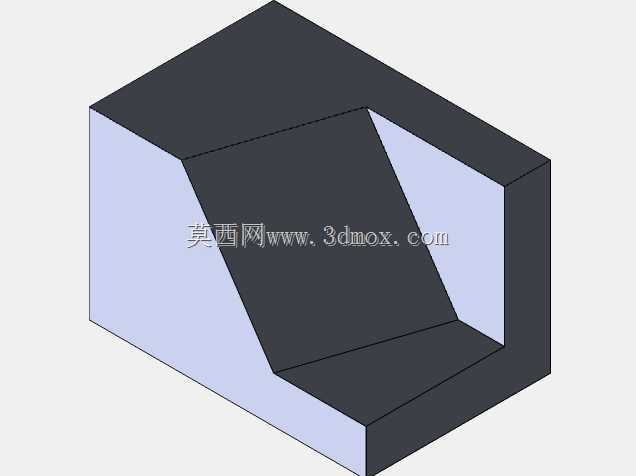

斜切开口式块状基座零件结构设计

　　在日常机械结构设计的基础建模练习中，这类带斜切开口的块状基座零件，是新手熟悉拉伸、切除特征逻辑的典型练习载体，同时也能在小型工装夹具、非标设备的定位支撑场景中找到实际应用。从实际使用场景来看，这类零件常作为小型检测工装的承载底座，或是自动化线体上的工件定位挡块，斜向开口的结构可以直接适配带斜面的工件定位需求，不需要额外加装角度调整垫片，减少装配环节的累积误差。

　　从设计思路层面拆解这个零件，首先要确定整体的块状基体尺寸，基体采用等壁厚的直角块结构，三个相邻的垂直面可以作为安装基准面，直接贴合设备的安装台面或者型材框架表面，不需要额外加工基准凸台，降低毛坯加工的工序复杂度。斜向开口的角度设计需要匹配被支撑工件的斜面倾角，开口的两个相邻平面分别作为工件的定位支撑面，其中斜向平面承担主要的承载限位作用，垂直方向的内侧立面承担侧向防窜的限位作用，两个面的交线处做了微小的倒角处理，避免工件安装时出现棱边磕碰，同时也能消除加工时的应力集中问题。

　　关于安装边界的考量，零件外侧的三个垂直面均预留了安装孔位的加工余量，设计时可以根据实际安装的螺栓规格，在对应平面上加工沉头孔或者螺纹孔，安装时不需要额外的转接支架，直接通过螺栓锁紧即可完成固定。零件的整体壁厚保持均匀，避免注塑或者铣削加工时出现壁厚不均导致的变形问题，斜切开口的深度控制在基体总厚度的三分之二以内，保证基体剩余部分有足够的结构强度，承受工件放置时的冲击载荷不会出现开裂变形。

　　从功能特性来看，这种一体式斜切块状结构相比拼接式的角度支撑件，整体刚性更好，长期承受交变载荷也不会出现拼接缝松动的问题，适合在频繁上下料的工位上长期使用。零件的外棱边均做了小尺寸的倒钝处理，避免安装调试时划伤操作人员，开口内部的棱边则根据实际使用需求选择是否倒角，如果是作为定位基准面使用，棱边保持锐边可以提升定位精度，如果是作为普通承载面使用，倒小圆角可以提升零件的抗磕碰能力。

　　建模过程中需要注意的细节是，斜向切除特征的草图需要完全定义，角度尺寸要和实际工件的倾角保持一致，避免出现过定义或者欠定义导致的特征错误，基体的拉伸深度要匹配安装空间的尺寸限制，不能超出设备的安装边界，开口的宽度尺寸要比被支撑工件的对应尺寸大0.2到0.5毫米的间隙，方便工件顺利取放，同时间隙不能过大，避免定位时出现过大的窜动误差。另外在零件的非基准面上可以根据需求加工标识槽，用来标注零件编号或者定位方向，方便现场安装时快速识别方向，减少装反的概率。

　　这类零件虽然结构简单，但是涵盖了机械结构设计中最基础的基准选择、强度校核、安装间隙预留等核心知识点，不管是作为建模练习的素材，还是作为实际工装的组成零件，都能很好地体现结构设计中实用性优先的原则，不需要多余的装饰性结构，所有的几何特征都服务于定位、承载、安装这几个核心功能，在满足使用需求的前提下尽可能简化加工工序，降低制造成本。
