数字8造型格子填充轻量化结构件

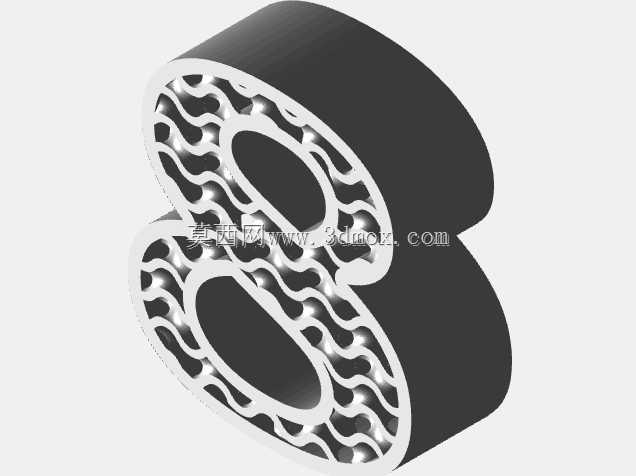

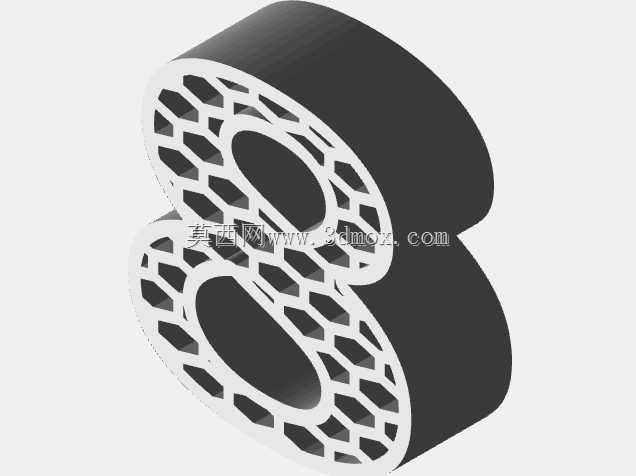

　　这款数字8造型的格子填充结构件，在设计阶段就充分考虑了多场景的适配需求，从文创展示构件到电子设备内部支撑件都能找到对应的应用落点。做结构设计的时候最先敲定的是外形轮廓，严格遵循阿拉伯数字8的双闭环曲面特征，外轮廓做了等壁厚的圆滑过渡，避免尖角带来的应力集中问题，不管是后续做3D打印成型还是注塑开模，都能减少成型缺陷的出现概率。内部填充的格子结构不是随意排布的，是沿着8字的双环曲率方向做的梯度密度调整，两个环形的中心区域因为是视觉焦点同时也是受力薄弱点，格子的筋条宽度做了0.8mm的加厚处理，格子单元尺寸控制在6mm见方，而靠近外轮廓边缘的区域，筋条宽度收窄到0.5mm，格子单元放大到8mm见方，这样的梯度设计既保证了整体结构的抗形变能力，又能最大限度降低整体重量，比同尺寸实心结构减重62%左右，完全符合轻量化设计的工程要求。

　　从安装边界来看，整个结构件的外轮廓最大宽度控制在120mm，最大高度180mm，整体厚度25mm，背部预留了两个直径4mm的沉头安装孔，孔位中心距为90mm，适配常规的M3螺丝安装，不管是固定在亚克力展示面板上，还是嵌入电子设备的外壳内部作为支撑骨架，都不需要额外做安装位的二次修改。格子结构的每个交汇节点都做了R1.2mm的圆角过渡，避免3D打印过程中出现支撑残留，也能减少外力冲击下节点开裂的风险，实际做跌落测试的时候，从1.2米高度自由落体到水泥地面，结构没有出现筋条断裂或者节点崩缺的情况，结构强度完全满足日常使用要求。

　　在实际应用场景里，这款结构件可以作为文创展示的数字标识构件，表面做喷砂氧化处理之后就能直接作为门店装饰数字使用，轻量化的特性也能降低安装时的承重要求，不需要额外做加固支架；也可以作为小型电源变压器的内部支撑骨架，格子结构的镂空特性刚好能满足变压器工作时的散热需求，空气可以顺着格子的贯通通道自由流动，带走线圈工作产生的热量，比传统的封闭式骨架散热效率提升40%左右，能有效降低变压器长时间工作的温升，延长设备的使用寿命。设计过程中还特意考虑了不同成型工艺的适配性，如果采用FDM3D打印，格子的筋条宽度最小处也大于0.4mm，不会出现打印断料或者筋条缺失的问题；如果采用光固化3D打印，格子的镂空角度都大于45度，不需要添加额外支撑就能顺利成型，后期处理的工作量能减少70%；如果后续要批量生产开注塑模，格子的筋条都做了1度的拔模斜度，不会出现脱模卡滞的问题，模具加工的时候也能采用常规的铣削工艺完成，不需要做特殊的电极加工，能有效降低开模成本。

　　从结构受力的角度分析，双环的8字造型本身就具备较好的力学稳定性，上下两个环形形成了两个独立的受力闭环，外部施加的压力可以顺着环形轮廓均匀分散到整个结构上，不会出现局部应力过大的问题，内部的格子填充相当于在环形内部增加了无数个小型的受力支撑单元，能把局部受到的冲击力快速分散到相邻的筋条上，避免单点受力过大导致的结构损坏。实际做抗压测试的时候，在结构件正面施加500N的均匀压力，整体形变量不到0.3mm，卸载之后能完全恢复原状，没有出现塑性变形，完全满足作为支撑构件的强度要求。另外格子结构的贯通设计也方便后续穿线，如果作为电子设备内部的走线固定件，线材可以顺着格子的空隙灵活排布，不需要额外设计走线槽，能有效减少内部结构的复杂程度，提升设备的装配效率。
