电源变压器用带缺口硅钢环形铁芯

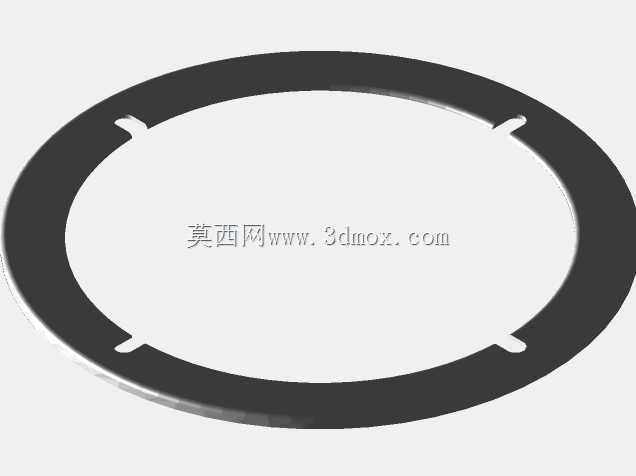

　　在工频及中高频电源变压器的磁路设计环节，环形铁芯的结构选型直接决定整台变压器的空载损耗、励磁电流与磁耦合效率，本次设计的带缺口环形硅钢构件，正是针对小功率电源变压器装配痛点优化的磁路载体。不同于常规闭合环形铁芯的整环冲制工艺，该构件在环体周向均匀开设四处定位缺口，缺口的开设位置避开磁路主磁通的流通路径，沿环体径向的缺口深度控制在环体径向宽度的十二分之一，既不会造成磁路有效截面积的大幅缩减，也能为绕组绕制后的绝缘骨架定位提供精准的卡接位点。

　　从实际应用场景来看，这类带缺口的硅钢环多用于输入电压220V、功率区间在50W至300W的小型电源变压器，常见于工控板卡辅助供电、小型家电控制回路、低压照明驱动电源等场景，相较于EI型叠片铁芯，环形结构的磁路闭合度更高，漏磁仅为同功率EI铁芯的十分之一左右，能有效降低变压器对周边敏感电路的电磁干扰。设计过程中，首先要明确硅钢片的叠厚与环体内外径的匹配关系，环体的内径尺寸需要预留足够的绕组穿绕空间，按照常规漆包线的线径与绕制层数计算，内径边界要保证绕组绕制完成后，内层导线与环体内壁之间留有至少1mm的绝缘间隙，避免绕制过程中漆包线绝缘层被环体内壁毛刺划伤；外径尺寸则要匹配变压器外壳的内部安装腔，环体的轴向厚度与叠片系数直接关联有效导磁截面积，叠片系数控制在0.95以上时，能在相同体积下获得更高的磁通密度，降低铁芯的工作温升。

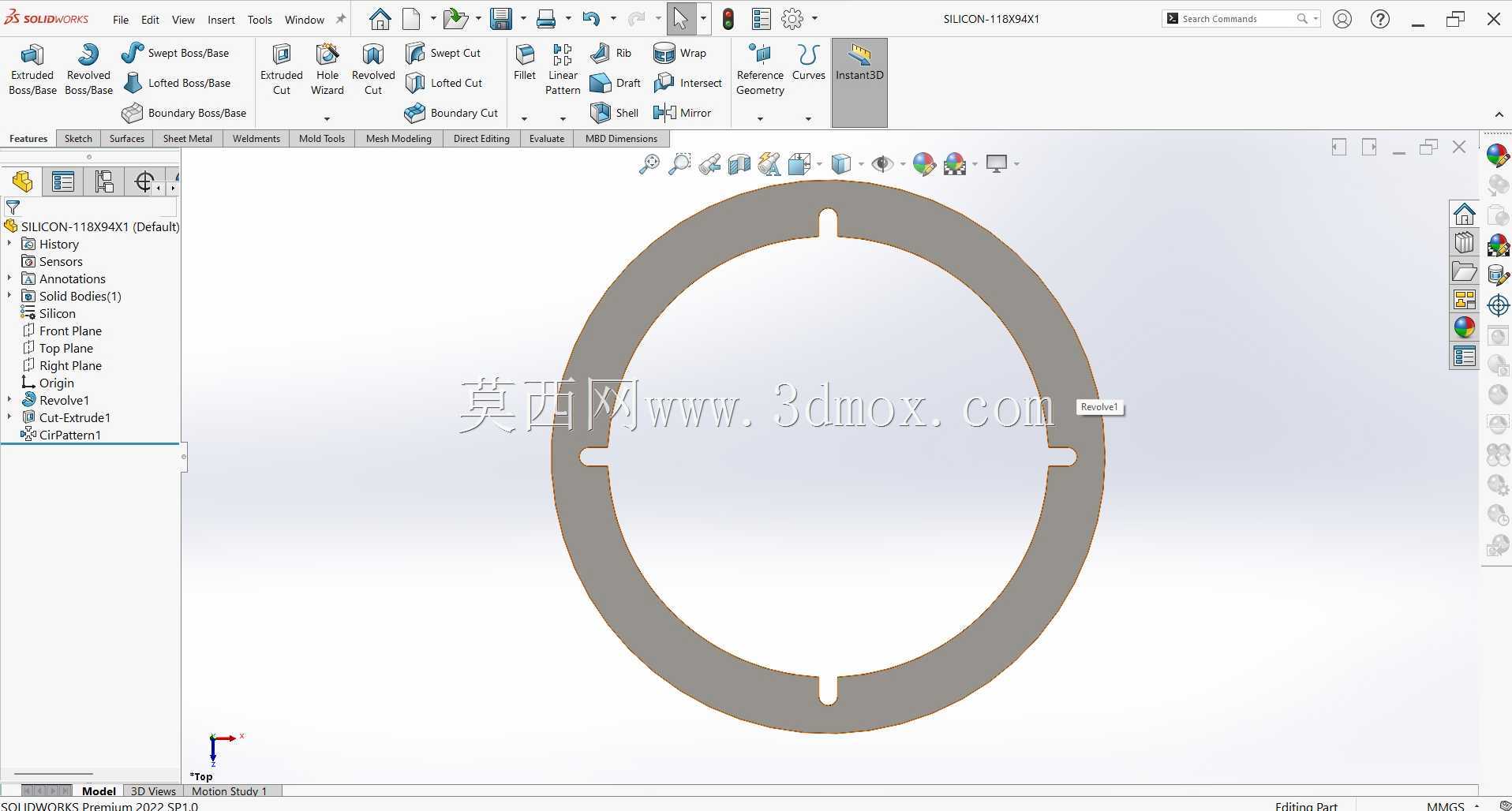

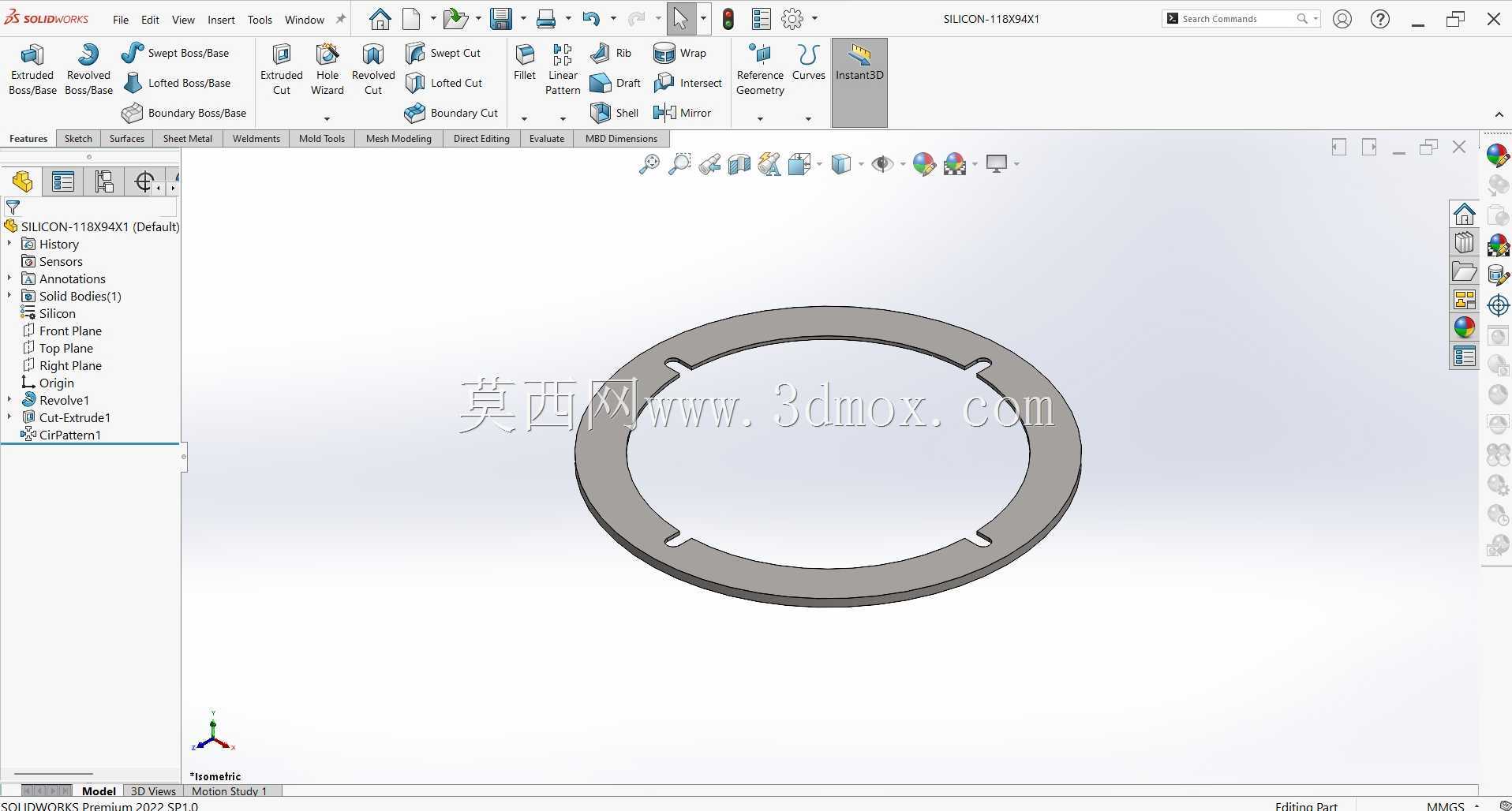

　　周向缺口的设计并非随意开设，四处缺口沿环体呈90度均匀分布，缺口的宽度与配套绝缘骨架的定位凸台尺寸采用H7/h6的间隙配合，装配时绝缘骨架的凸台卡入缺口后，能避免绕组在后续浸漆、烘干工序中出现周向转动，保证绕组引出线的位置固定，减少生产环节的定位校准工时。从磁路性能角度考量，缺口的存在会引入极小的气隙，这点气隙对于防止变压器轻载时的磁饱和有正向作用，设计时通过控制缺口的轴向深度与环体叠厚的比例，将气隙带来的磁阻增量控制在总磁阻的3%以内，不会造成空载电流的明显上升。

　　在实际生产适配中，该硅环的冲制采用高精度连续模，环体的上下端面平面度公差控制在0.05mm以内，避免叠片组装时出现片间间隙过大导致的叠片系数下降，环体的内外圆同轴度公差控制在0.1mm以内，保证绕线时环体转动的动平衡，减少高速绕线过程中的导线张力波动。安装边界方面，该硅环组装成铁芯后，外围包裹的绝缘层厚度不超过0.8mm，整体安装尺寸能适配市面上通用的小型环形变压器安装支架，支架的固定卡位正好对应环体的缺口位置，不需要额外设计定制支架，能降低下游变压器生产厂商的采购与装配成本。相较于无缺口的整环铁芯，该结构在绕线前的骨架定位工序中，能减少至少两道人工校准步骤，单台产品的装配工时能缩短15秒左右，在批量生产中能带来明显的效率提升。同时，缺口位置还能作为绕组温度传感器的布设位点，将NTC测温元件嵌入缺口处，能更直接地监测铁芯工作时的实际温度，避免传统传感器贴附在绕组外层带来的温度检测滞后问题，提升变压器过温保护的响应速度。在磁路仿真验证阶段，通过有限元分析对缺口周边的磁通密度分布进行模拟，结果显示缺口处的局部磁通密度仅比环体主磁路高8%左右，远低于硅钢片的饱和磁通密度阈值，不会出现局部过热的问题，完全满足长期连续工作的可靠性要求。
