双孔铰接连杆机械连接构件

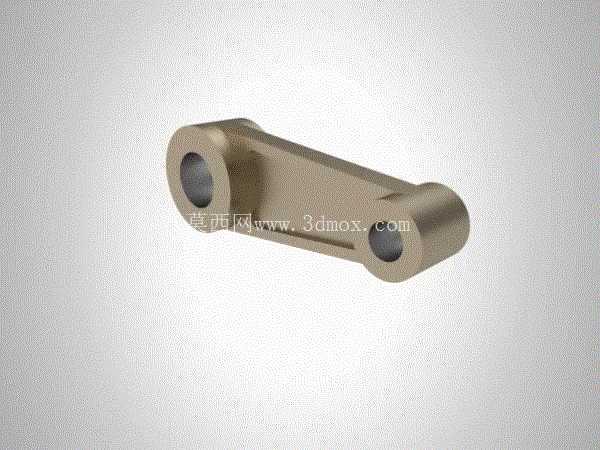

　　这类双孔铰接连杆在轻工自动化输送线、小型工装夹具的摆臂机构里应用十分普遍，核心作用是在两个做定轴转动的部件之间传递既定行程的摆动力，不会出现传动卡滞或者行程超差的问题。从结构设计逻辑来看，两个同轴度要求严格的铰接孔分别布置在构件两端，孔内预留了衬套安装的配合余量，实际装配时可以根据工况选配铜基石墨衬套或者滚针轴承，降低铰接位置的往复转动磨损，延长构件的整体服役寿命。杆身采用变截面的过渡设计，靠近两端铰接座的位置做了加厚处理，中间受力较小的区域适当减薄，在保证整体抗弯、抗扭强度满足传动载荷要求的前提下，尽可能降低构件自身重量，减少摆臂往复运动时的惯性冲击，让整套机构的运行动作更平稳。

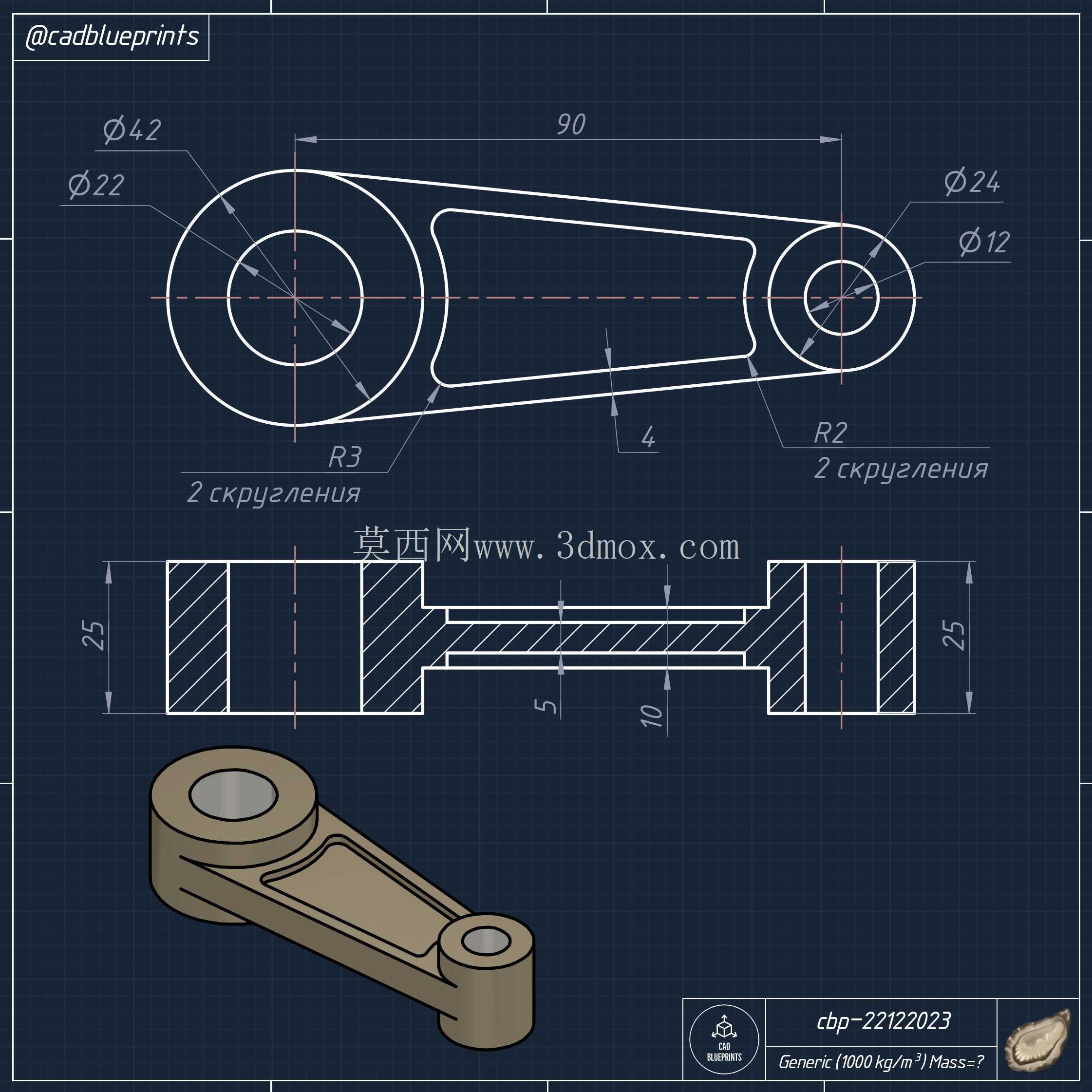

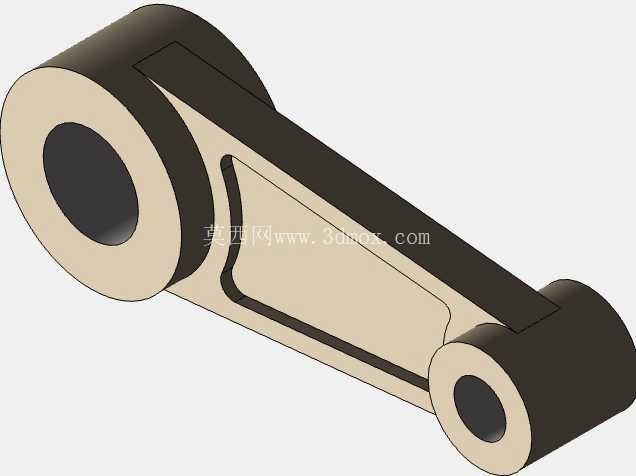

　　从安装边界来看，两端铰接孔的中心距是这类连杆最核心的安装尺寸，直接决定了从动摆臂的摆动行程范围，设计建模时需要严格锁定两孔中心距的公差，避免装配后出现机构运动干涉或者行程达不到设计要求的问题。两端铰接孔的孔径尺寸匹配常用的圆柱销轴规格，孔的端面做了小尺寸的倒角处理，既可以去除机加工产生的锐边毛刺，也能在装配销轴时起到导向作用，降低现场装配的对位难度。杆身侧面预留的浅槽结构，一方面是为了在轻量化的基础上提升杆身的抗弯截面系数，避免长期受交变载荷出现杆身弯曲变形，另一方面也可以作为装配时的定位基准面，方便工装夹具快速装夹完成后续的孔位精加工。

　　在实际工况适配中，这类连杆可以根据使用场景的载荷大小选择不同的加工材质，轻载工况下可以选用铝合金材质做阳极氧化处理，兼顾轻量化和表面耐磨性能；中载往复运动的工况下可以选用45号钢做调质处理，孔位配合面做高频淬火提升耐磨性能；如果是在有腐蚀介质的工况下使用，还可以选用304不锈钢材质加工，不需要额外做表面防锈处理就能满足长期使用要求。建模过程中需要重点关注两孔的平行度公差，以及孔端面与孔轴线的垂直度公差，这些形位公差会直接影响装配后的转动灵活性，如果公差超差，很容易出现铰接位置转动卡涩、销轴偏磨的问题，严重时还会导致整套传动机构出现异响甚至构件断裂。

　　这类连杆的结构没有多余的复杂曲面，所有特征都服务于传动功能和装配需求，没有冗余的装饰性结构，非常适合作为三维建模练习的典型案例，练习者可以通过建模过程掌握拉伸、切除、倒角、圆角这些基础特征的使用逻辑，同时理解机械零件设计中“功能优先、兼顾工艺”的核心原则。在实际生产加工中，这类零件的加工工艺也十分成熟，一般采用型材下料后，通过数控铣削完成外形和孔位的加工，再根据需求做对应的表面处理，加工成本低，互换性强，是小型机械传动机构里应用非常广泛的基础连接构件。在机构设计选型时，只需要确认两端铰接孔的中心距、孔径尺寸以及额定传动载荷，就可以快速匹配对应的连杆规格，不需要做复杂的定制化设计，能够有效缩短设备的研发设计周期，降低生产制造成本。
