法兰式安装锥形接头机械零件结构

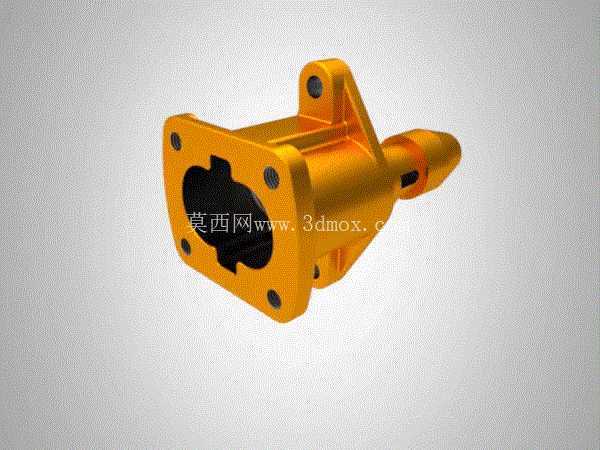

　　该零件属于流体或动力传输系统中的终端连接构件，常见于小型气动回路、低压流体输送管路、设备端快插接口场景，也可作为小型动力输出轴的防护导向基座使用，在轻工自动化生产线、小型实验台架、便携动力工具的接口位置应用较多，主要承担管路对接定位、外接构件导向、安装面密封承压的作用。从结构设计来看，主体采用一体化铸造成型后做机加工修整的工艺路线，前端方形法兰安装面设置六个均匀分布的沉头安装孔，孔位公差按照H7级精度设计，可适配M4规格的内六角圆柱头螺钉完成固定，安装面平面度控制在0.02mm以内，保证与对接基座贴合后无间隙，避免流体渗漏或者连接松动。

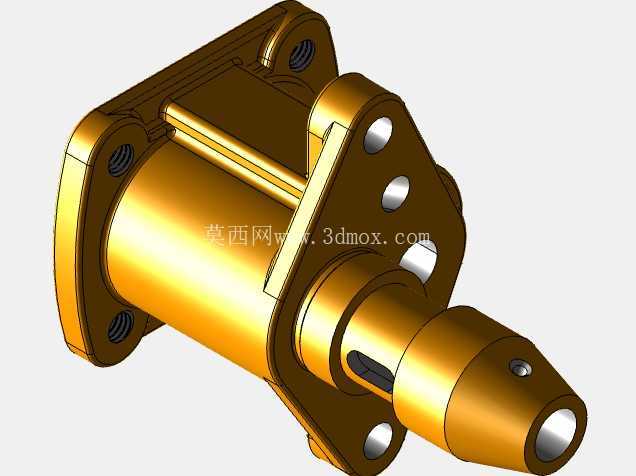

　　法兰端面中心开设异形内孔，孔型与对接端的公头轮廓完全匹配，孔壁做0.2mm的倒角处理，既方便对接时的导向导入，也能减少对接过程中的磕碰划伤，内孔表面粗糙度要求达到Ra1.6，保证配合面的紧密贴合。主体中段为阶梯式圆柱腔体，壁厚根据承压需求做差异化设计，靠近法兰端的腔体壁厚为3.5mm，可承受最大1.2MPa的工作压力，向接头端延伸的位置壁厚逐步过渡到2mm，在保证结构强度的前提下尽可能降低零件整体重量，减少安装后的负载。腔体外侧设置两个对称分布的三角形加强筋，筋板厚度2mm，连接法兰端面与中段圆柱外壁，抵消接头受侧向力时产生的弯矩，避免法兰根部出现应力集中断裂的问题。

　　末端锥形导向头做15°的锥度设计，锥面表面粗糙度要求Ra3.2，方便外接软管或者套筒类构件快速套入对接，锥头侧面开设一个2mm见方的定位卡槽，对接后可通过卡簧或者定位销穿过卡槽锁定外接构件，防止工作过程中受拉力脱落。从安装边界来看，零件整体长度为68mm，方形法兰面外形尺寸为38mm×38mm，最大外径位置在中段圆柱处为28mm，锥形接头最小端直径为8mm，安装时需要在对接基座上预留直径30mm的中心过孔，法兰面外侧预留不小于5mm的螺钉操作空间，锥头端预留不小于40mm的外接构件安装空间，避免与周边其他零部件产生干涉。

　　设计过程中优先考虑了装配工艺性，所有棱角位置均做R0.5的圆角过渡，既避免加工过程中出现应力裂纹，也能减少安装调试时的锐边划伤风险；零件表面做阳极氧化处理，提升耐磨性能与防腐蚀能力，可适应常规车间环境下的长期使用需求，无需额外做表面防护。在建模过程中，优先以法兰安装面为基准面建立坐标系，先绘制法兰端面的方形轮廓与安装孔位，再通过拉伸命令生成法兰基体，之后依次绘制中段腔体、加强筋、锥形接头的轮廓，通过旋转、拉伸切除、筋特征等命令完成整体结构搭建，最后对所有锐边做圆角处理，保证模型特征与实际加工工艺完全匹配，建模过程中同步检查各特征的壁厚均匀性，避免出现壁厚突变导致的铸造缺陷，所有配合面的尺寸公差均在建模时提前标注，方便后续导出工程图直接用于生产加工。
