双安装座带支撑弧形管夹支架结构

项目分类:通用五金配件 发布时间:2025-01-13 ID:893230
  • 双安装座带支撑弧形管夹支架结构
  • 双安装座带支撑弧形管夹支架结构

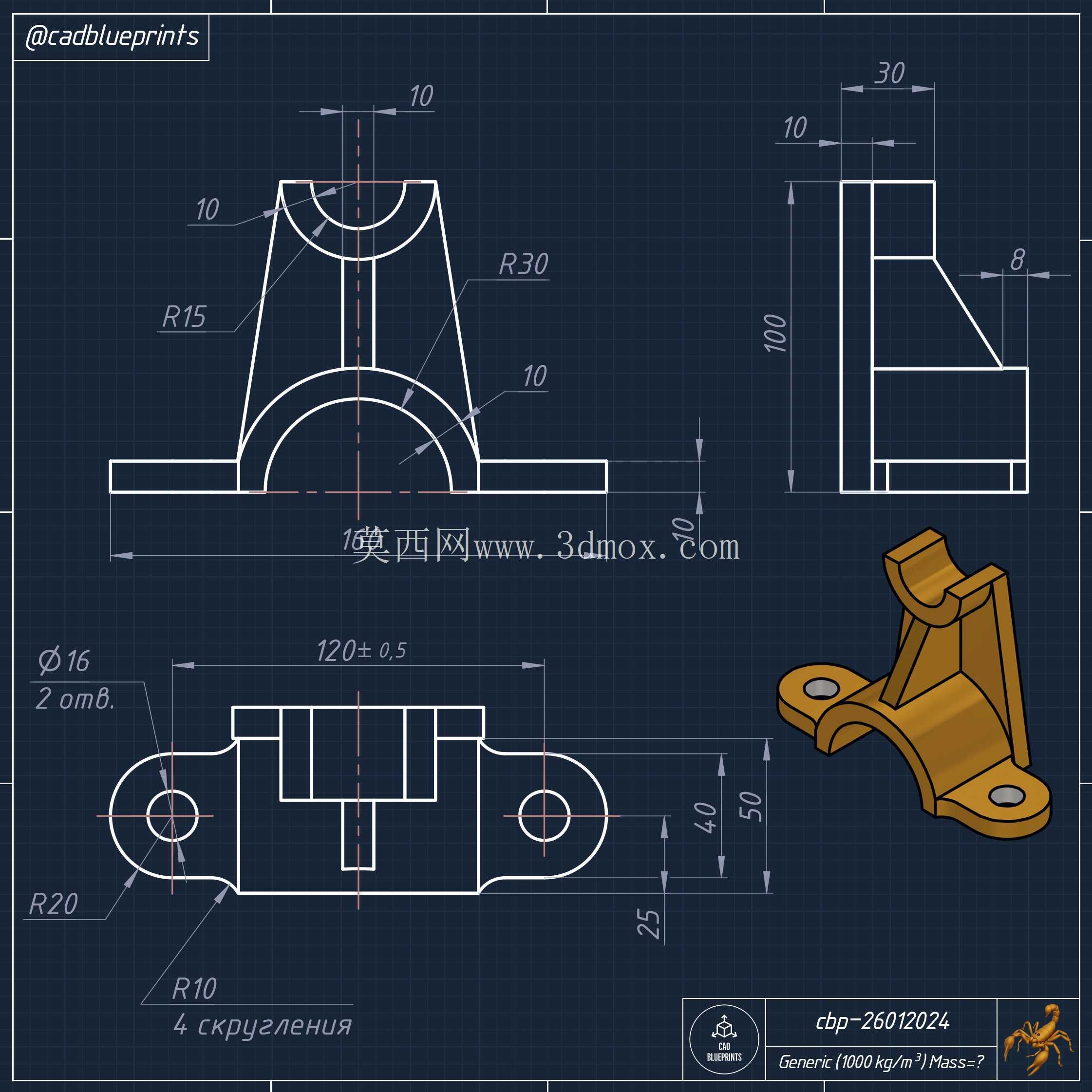

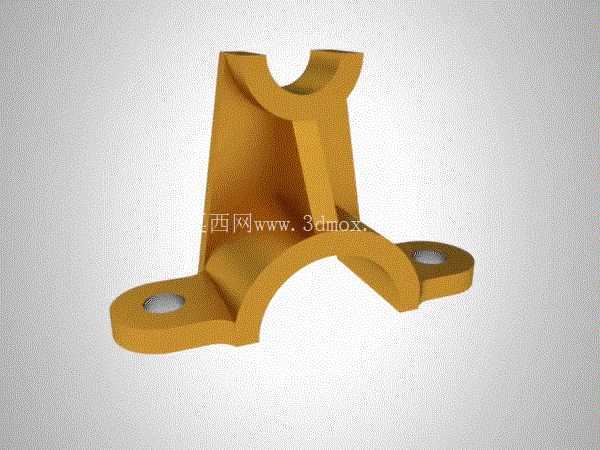

  这类带双安装耳的弧形支撑支架,多应用在中小口径流体管路、线缆束的架空布设场景,常见于工业设备内部管线排布、小型机电设备的管线固定工位,用来承托管状部件同时抵消管路运行中产生的径向振动,避免管路与设备硬接触出现磨损漏液、线缆外皮破损的问题。从结构上看,下部的半圆弧面是核心承托工作面,弧度匹配被夹持管件的外圆轮廓,接触区域做了等宽加厚处理,避免长期承压出现应力变形;上部的U型开口槽是配套上压盖的安装定位位,使用时搭配同弧度的上半夹片,穿入紧固件就能形成完整的环形夹持腔,适配不同外径的管件时只需更换对应弧度的压片即可,支架主体无需改动。

  两侧向外延伸的安装耳是整个部件的固定基础,耳片上开有同轴的沉头安装孔,沉孔深度刚好覆盖常用内六角螺栓的头部高度,安装后螺栓头不会突出耳片表面,避免与周边其他部件产生运动干涉,两个安装耳的中心距经过适配,既保证安装后的支撑稳定性,又不会过度占用设备内部的排布空间。中间的斜向加强筋是整个结构的受力核心,连接上部支撑竖板和下部弧形承托面,筋板厚度与主体壁厚保持一致,在不额外增加整体重量的前提下,把上部U型槽受到的夹持锁紧力、管件运行时的振动力均匀传导到两侧安装耳上,避免竖板与弧形面衔接处出现应力集中断裂的问题。

  建模时要先确定下部弧形承托面的曲率半径,这个参数直接决定适配管件的外径范围,再根据安装空间的边界限制确定两个安装耳的中心距、耳片的长宽尺寸,沉孔的大小要匹配对应规格的紧固件,保证螺栓能完全沉入。上部U型槽的开口宽度要略大于配套压片的厚度,预留0.1到0.2毫米的装配间隙,方便压片安装时的对位调整,槽的深度要保证压片装入后不会出现侧向滑脱。斜向加强筋的位置要避开上下结构的圆角过渡区域,筋板与主体衔接的位置要做R2左右的圆角过渡,减少应力集中点,同时也能优化注塑或铸造加工时的材料流动性,避免出现充型不满的缺陷。

  安装时要先把支架通过两个耳片的沉孔固定在设备的安装基面上,基面的平面度要控制在0.1毫米以内,避免支架安装后出现翘曲,导致弧形承托面与管件接触不均,局部压力过大磨损管件外壁。放入管件后盖上配套的上压片,穿入连接螺栓逐步锁紧,锁紧力矩要控制在对应规格螺栓的推荐力矩范围内,避免力矩过大压裂支架主体,或是力矩过小导致夹持力不足,管件运行时出现窜动。这类支架的壁厚设计要兼顾强度和成型工艺,整体壁厚保持均匀,避免出现壁厚差过大导致的成型缩痕,安装耳与弧形主体衔接的位置也要做过渡圆角,减少安装锁紧时的应力集中。实际应用中如果是用于有腐蚀的工况,还可以在弧形承托面内侧增加橡胶垫,既可以提升夹持摩擦力,也能隔绝支架与管件的电化学腐蚀,适配不同材质的管路固定需求。
