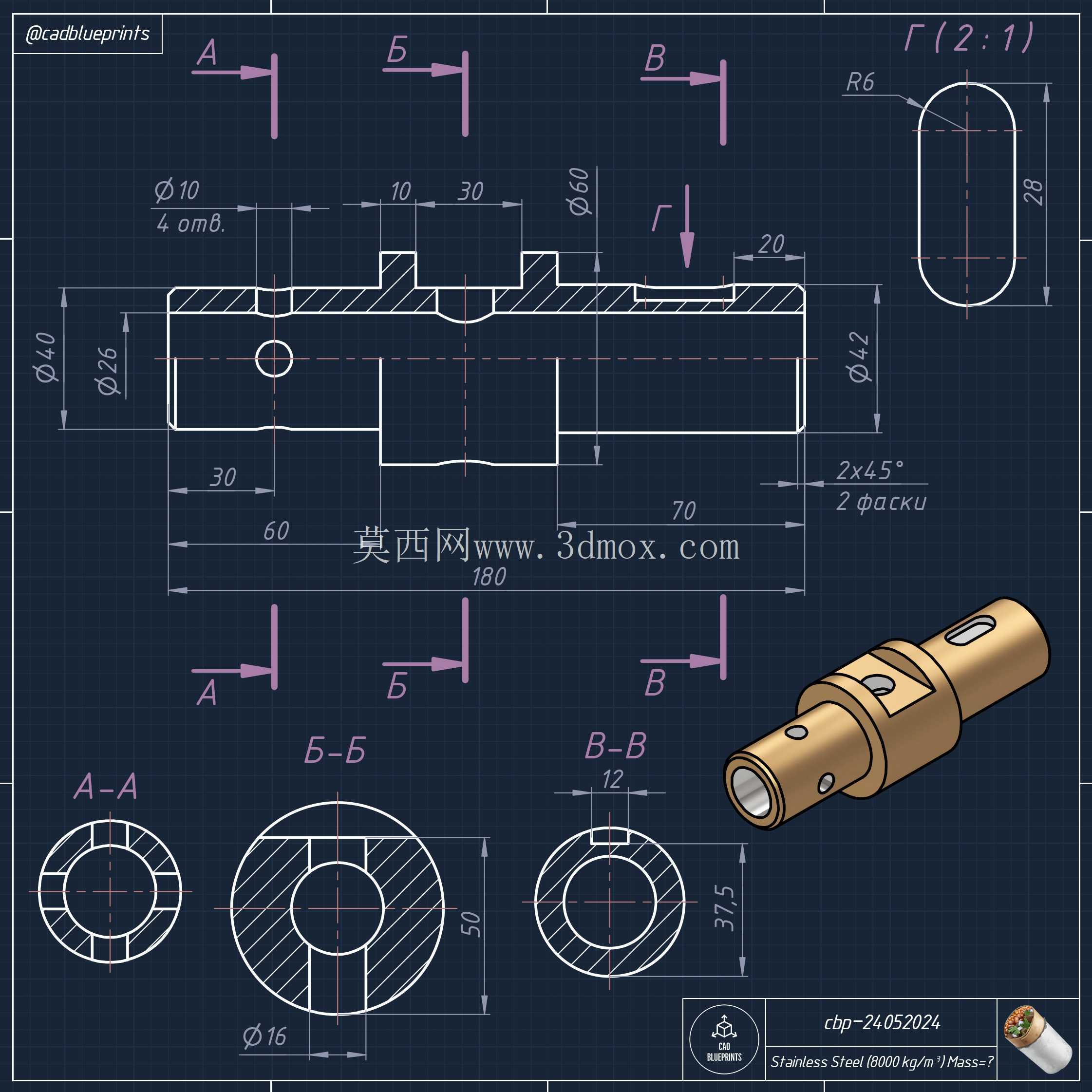

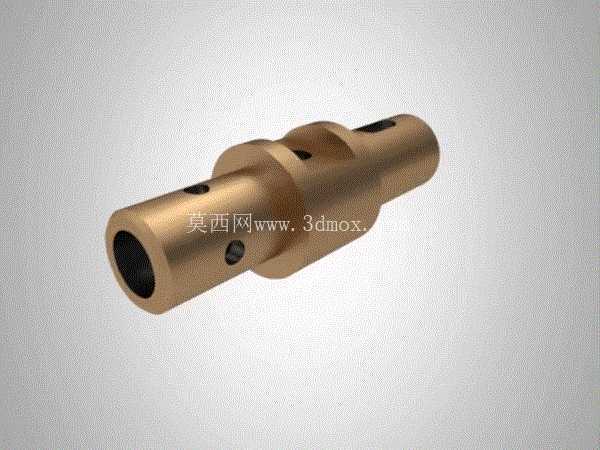

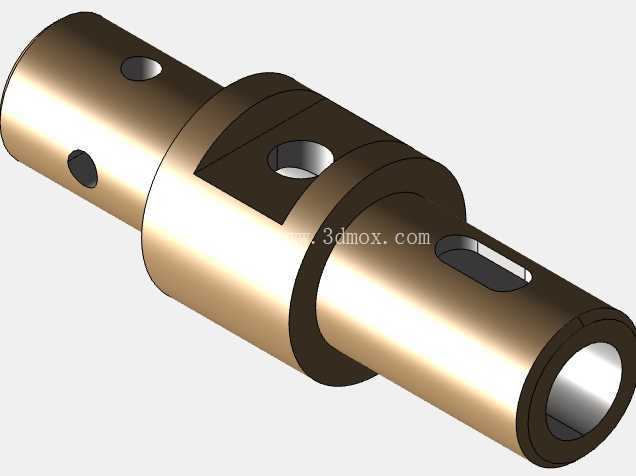

带径向通孔阶梯空心传动轴结构设计

　　这类带径向通孔的阶梯空心轴，常应用在中小功率传动的动力传输链路中，在轻工输送设备、小型机电传动单元、低压配电配套的动力调节机构里都能见到它的身影，核心作用是在支撑旋转构件的同时传递额定扭矩，轴身预留的径向通孔主要用于穿装定位销、锁紧螺钉，或是作为润滑油路的通油孔，满足装配定位与运行润滑的实际需求。

　　从结构设计逻辑来看，采用阶梯式变径设计并非单纯为了造型区分，每一段轴径的变化都对应着装配环节的定位需求：不同直径的轴段分别用来匹配轴承内圈、传动轮轮毂、隔套等配套零件的安装孔径，轴肩位置直接作为装配定位的基准面，省去了额外加装定位轴套的工序，也能避免装配时零件出现轴向窜动。空心结构的设计是兼顾轻量化与强度的选择，在同等材料用量下，空心轴的抗扭截面系数比同外径实心轴更具优势，同时中空的内腔还可以穿装线缆、输送润滑介质，或是为其他贯穿构件预留安装空间，在结构紧凑的小型传动单元里能大幅提升空间利用率。

　　轴身分布的径向通孔位置经过受力校核，全部避开了轴段的应力集中区域，孔口位置做了微小的倒角处理，既可以消除机加工产生的毛刺，避免装配时刮伤配套零件的配合面，也能减少孔边的应力集中效应，降低长期交变载荷下出现疲劳裂纹的风险。轴的两端配合面都预留了合理的装配公差带，与轴承配合的轴段采用基孔制过渡配合，既能保证轴承内圈与轴的同步旋转，也方便后期维护时的拆卸操作；与传动件配合的轴段根据传递扭矩的大小设置了对应的公差范围，若传递扭矩较大还可在对应轴段加装平键，进一步提升传动可靠性。

　　从安装边界来看，这类轴的总长、各轴段长度与直径都需要匹配安装腔体的实际尺寸，两端支撑轴承的跨距经过核算，能保证轴在额定转速下运行时的绕度在允许范围内，不会出现因挠曲变形导致的轴承偏磨、传动件啮合异常等问题。轴端的倒角设计方便装配时快速对准轴承、轮毂的内孔，减少装配过程中的卡滞问题。实际应用中，这类轴不需要做过于复杂的表面处理，根据使用场景的不同，可选择调质处理提升整体综合力学性能，配合面做精磨加工保证表面粗糙度满足配合要求，非配合面做发黑或防锈处理即可满足常规工况的使用需求。

　　在建模过程中需要特别注意各轴段的同轴度要求，所有回转面的基准轴线要保持统一，径向通孔的轴线要与主轴轴线垂直相交，孔的位置度误差需要控制在装配允许的范围内，避免后期装配时出现销钉无法穿入、锁紧螺钉对位不准的问题。阶梯轴的轴肩过渡位置要根据应力大小设置合理的过渡圆角，圆角半径不能过大否则会影响配套零件的装配到位，也不能过小否则会加剧应力集中，需要结合配套零件的倒角尺寸做匹配设计。这类空心轴的壁厚设计要兼顾强度与轻量化需求，壁厚过薄会导致轴的刚性不足，运行时容易出现振动变形，壁厚过厚则会失去空心结构的轻量化优势，需要根据实际传递的扭矩、支撑跨距做针对性的核算调整。
