带斜向加强筋的铰接式机械连接构件

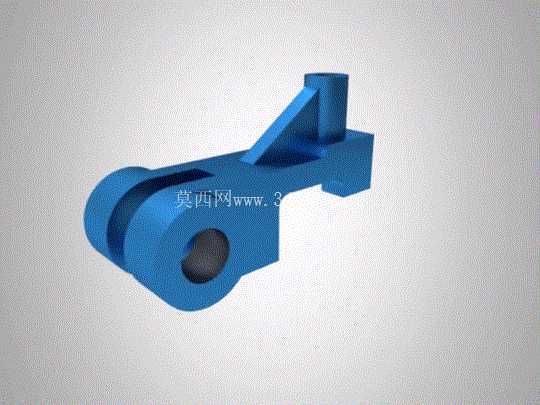

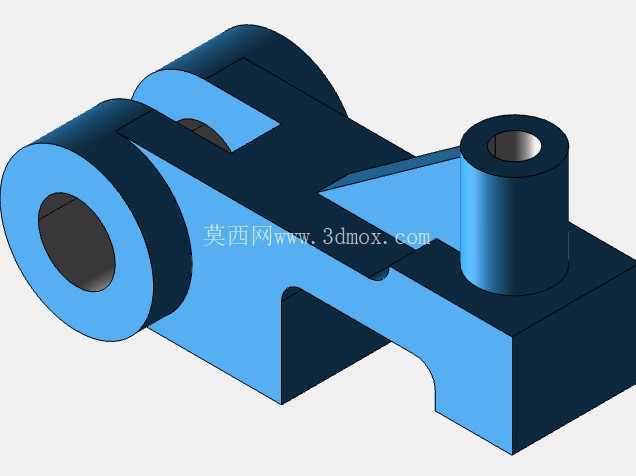

　　这类带斜向加强筋的铰接式连接构件，常见于中小型自动化输送线的侧边挡料机构、轻工机械的连杆传动单元以及小型工装夹具的活动压臂部位，核心作用是实现两个部件间的定角度摆动铰接，同时承担径向载荷与一定的侧向弯矩，避免铰接部位在频繁往复动作中出现应力断裂。从结构设计逻辑来看，构件左端的大直径筒状铰接端是核心受力部位，内孔需与配套的铰接销轴做间隙配合，配合公差通常选取H8/f7级别，既保证摆动时的转动灵活性，又避免间隙过大产生的晃动冲击；筒状结构的壁厚经过载荷校核，在满足轻量化要求的前提下，能够承受常规工况下1200N以内的径向载荷，不会出现筒壁压溃变形。

　　筒身右侧延伸出的水平承载臂是功能安装面，臂身的厚度根据实际载荷传递路径做了渐变处理，靠近铰接端的位置厚度更大，向末端逐步收窄，在不影响结构强度的前提下减少了不必要的材料冗余，降低整体构件重量。斜向设置的三角加强筋连接在铰接筒上部与水平臂的上表面之间，筋板的倾斜角度经过力学仿真优化，刚好对应构件承受载荷时的主应力迹线方向，能够将水平臂末端承受的垂直载荷高效传递到铰接筒的刚性主体上，大幅降低臂身与筒身衔接位置的应力集中系数，避免长期交变载荷下出现疲劳裂纹。构件上部的竖直圆柱凸台属于辅助定位结构，可用于安装复位弹簧、行程触发撞块或者辅助限位杆，凸台的外径与安装孔位做了同轴度约束，保证配套零件安装后不会出现偏斜卡滞。

　　从安装边界来看，构件铰接端的轴向宽度需要匹配安装支座的开口间距，安装时需在铰接筒两端加装耐磨垫片，减少转动过程中的端面磨损；水平臂末端的安装面预留了标准的螺纹孔位，可直接固定执行元件或者接触压头，不需要额外做二次加工适配。在实际应用场景中，这类构件常替代传统的焊接式铰接支架，一体成型的结构避免了焊接变形带来的装配误差，零件一致性更好，适合批量装配的生产线设备使用；在小型非标工装的设计中，该构件可作为通用活动臂单元，根据实际工况调整臂长或者筋板厚度即可快速适配不同的载荷需求，缩短非标设计的周期。

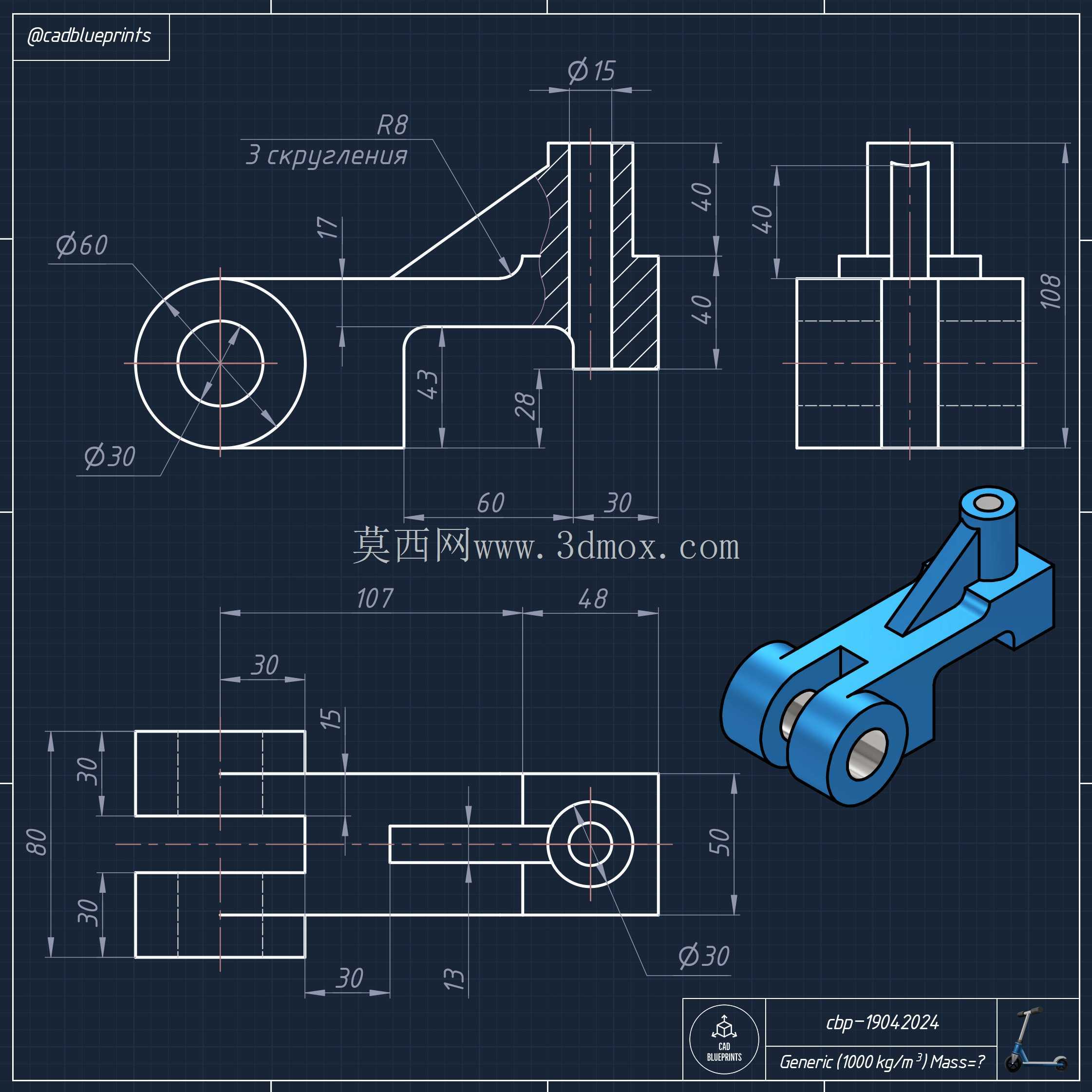

　　建模过程中需要重点关注铰接内孔与臂身安装面的平行度公差，以及加强筋与两个衔接面的圆角过渡处理，圆角半径通常取壁厚的0.3倍，既避免应力集中，也不会因为圆角过大导致与周边零件产生装配干涉；竖直凸台的顶面与铰接孔轴线的垂直度需要控制在0.05mm以内，保证安装在凸台上的触发元件动作位置准确，不会出现行程误触发的问题。这类构件在日常维护中，只需要定期在铰接孔内加注润滑脂，减少销轴与孔壁的磨损，即可保证长期稳定运行，正常工况下的使用寿命可达3年以上，不需要频繁更换。
