六角外螺纹直通式液压油路管接头结构

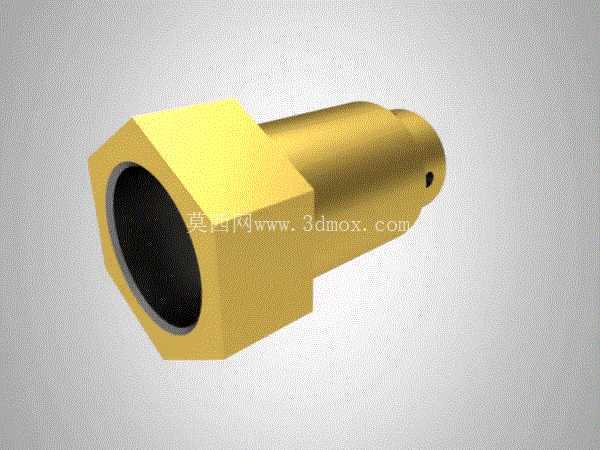

　　这类带六角驱动端的直通式管接头，在中低压液压回路、气动输送管路、小型流体控制单元里的应用占比不低，日常做设备布管设计时经常会碰到这类零件的选型与建模需求。从结构上看，一端的外六角结构是专门为扳手夹持预留的装夹位，六角对边尺寸的公差控制直接影响现场装配的效率，要是对边尺寸做小了，扳手卡合时容易打滑刮伤零件表面，做太大又会挤占周边管路的安装空间，尤其是在阀组集成块的密集布管区域，相邻接头的六角边距往往要预留至少2mm的扳手操作间隙，不然现场装配时根本没法下扳手拧到位。

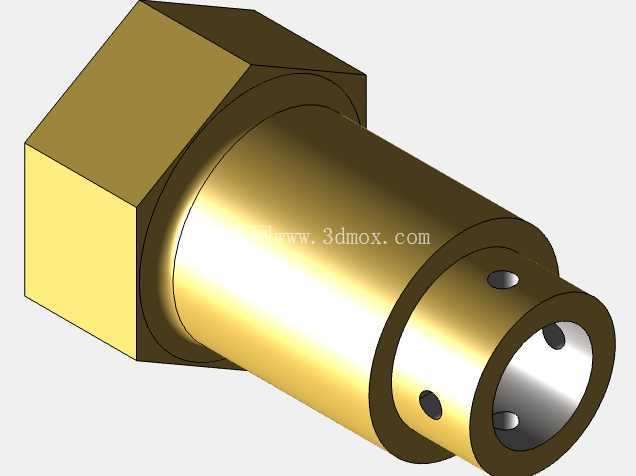

　　接头的内孔是流体的通流通道，通径大小直接和管路的额定流量挂钩，建模时要注意内孔与端部接口的同轴度要求，要是同轴度偏差超过0.05mm，装配后很容易出现密封圈偏磨、接口渗漏的问题，尤其是用在油压回路里的时候，长期带压运行下渗漏的概率会大幅提升。另一端的柱形延伸段是管路插接或者螺纹旋合的配合位，上面的径向小孔是定位销孔或者防转孔？不对，仔细看结构，那个小孔其实是用来穿防松钢丝的，在振动较大的设备工况下，比如工程机械、冲压设备的液压管路，接头容易因为持续振动出现松脱，穿入防松钢丝把相邻接头或者接头与安装基体连起来，就能避免螺纹回松，这个细节很多新手建模的时候容易忽略，直接把柱段做成光面，实际加工出来就没法满足振动工况的使用要求。

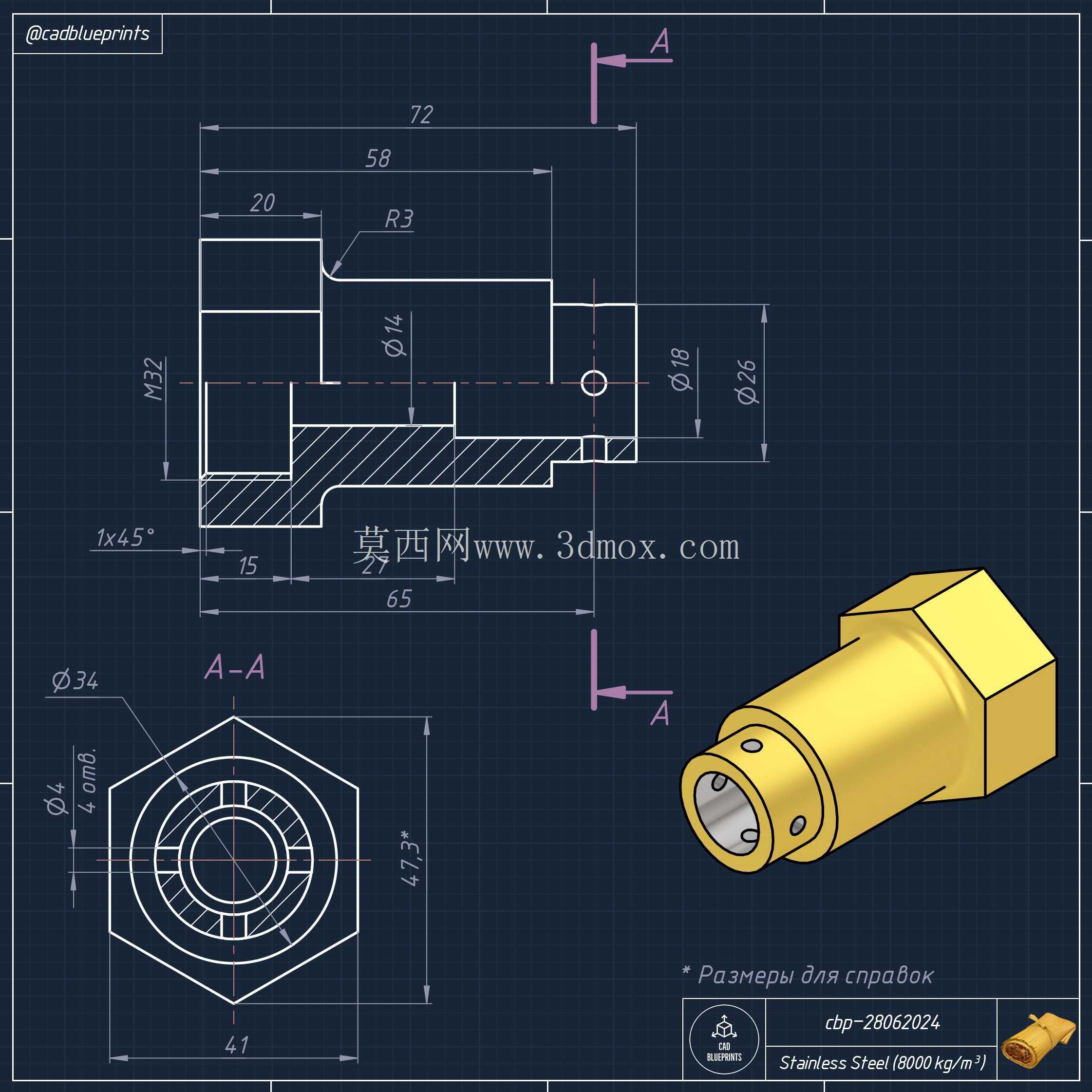

　　端部的内孔倒角是做密封圈导入用的，装配O型圈或者硬管的时候，这个倒角的角度一般取15度到30度，既能避免锐边割伤密封圈，又能引导管路顺利插入，不会因为硬管端面的毛刺卡滞导致装配不到位。做这类零件的三维建模时，首先要确定六角端的基准面，把六角的对称中心和内孔轴线重合，先做主体的回转特征，再切出六角的夹持面，之后做端部的配合柱段，最后加上防松孔和端部倒角，建模过程中要注意所有配合面的粗糙度要求，六角面因为是扳手夹持位，粗糙度要求不高，一般Ra6.3就足够，但内孔通流面和端部配合面的粗糙度要控制在Ra1.6以内，不然流体经过时的阻力会变大，配合面的密封性能也没法保证。从安装边界来看，这类接头的轴向总长度要和安装位的沉孔深度匹配，要是接头太长，旋合后六角端会突出安装面太多，容易和周边的管线、护板产生干涉，太短的话螺纹旋合长度不够，带压运行时容易出现脱扣的风险。实际选型时还要考虑材质的适配性，图里的金色外观一般是黄铜材质或者钢件镀彩锌，黄铜材质的接头多用在低压气动、水路回路里，加工性好、耐腐蚀，成本也低，镀彩锌的钢接头强度更高，适合用在中高压的液压油路里，能承受更高的管路压力和拧紧力矩。

　　很多刚入行的结构设计师做布管时，容易只关注接头的通径和螺纹规格，忽略六角头的操作空间和防松结构的预留，最后到现场装配时才发现扳手伸不进去，或者设备运行一段时间后接头松脱漏油，反而要花更多时间改结构、换接头，所以在建模阶段就要把装配工艺的要求考虑进去，把扳手的活动空间、防松零件的安装位置都预留出来，才能减少后续生产装配的麻烦。另外这类接头的内孔台阶处要做圆角过渡，不能做成直角锐边，不然流体在台阶处会产生紊流，长期运行下不仅会产生额外的管路噪音，还会在台阶位置形成冲蚀，缩短接头的使用寿命，尤其是输送有一定腐蚀性的流体或者带微小杂质的液压油时，直角边的冲蚀速度会比圆角过渡快好几倍。做三维模型的时候，这些工艺细节都要体现出来，不能只做个大概的外形，不然模型转到加工环节，工艺人员还要重新补全这些结构细节，反而降低了整个设计流程的效率。
