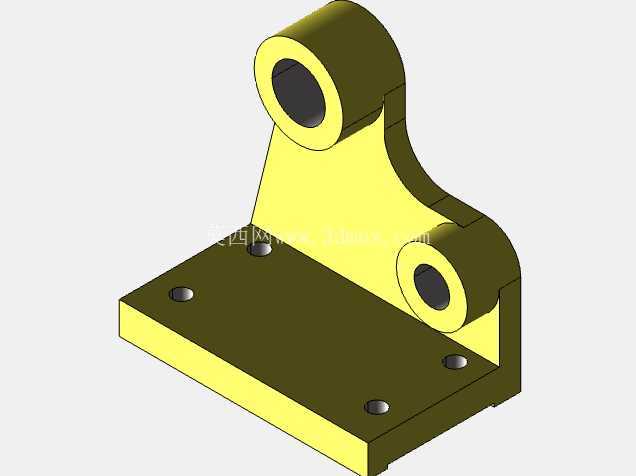

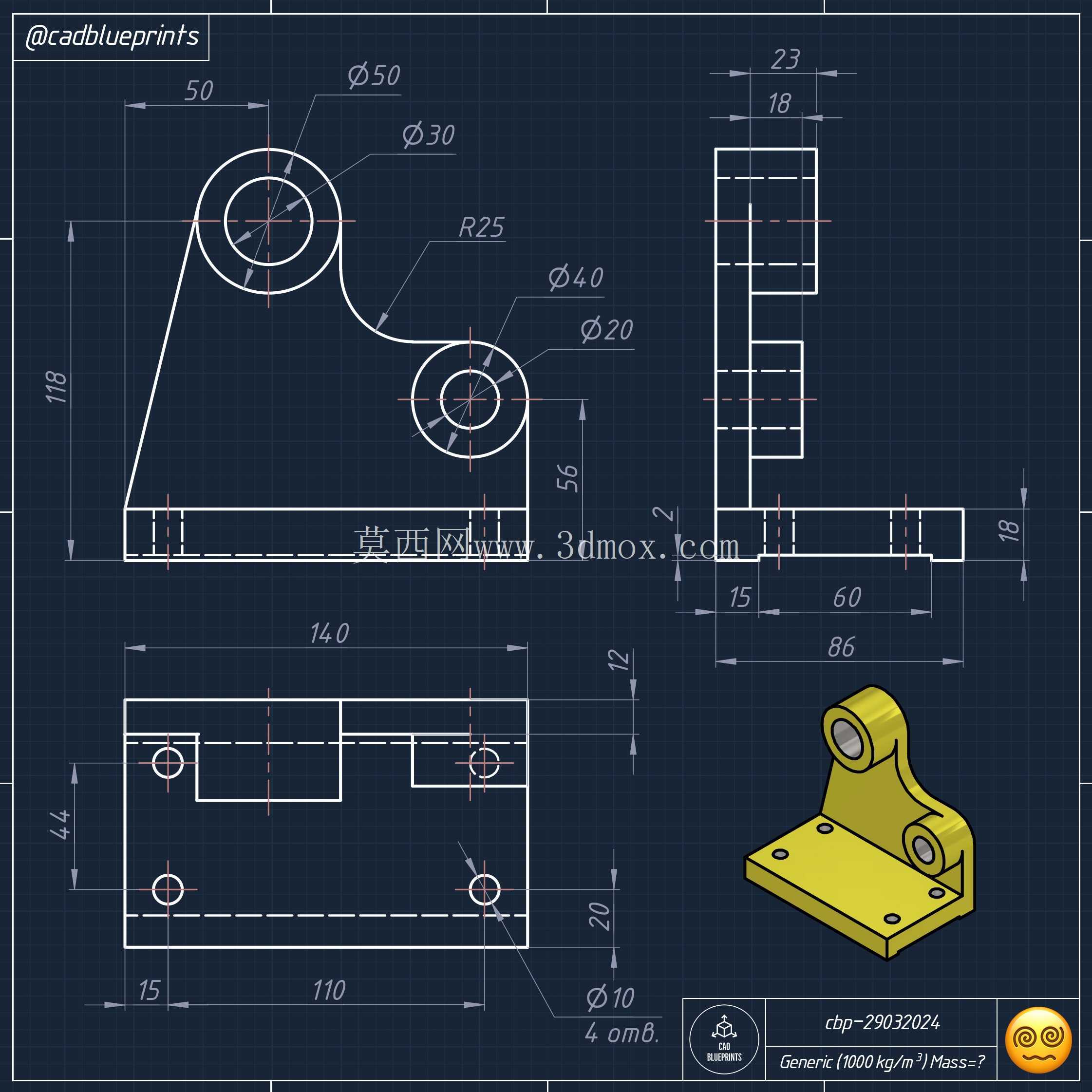

L型立式安装固定支撑座结构设计

　　从结构设计逻辑来看，整体采用一体化折弯式L型构型，水平底板为矩形承载面，四个角位对称布置沉头安装孔，孔位间距按照常规工业铝型材的槽距标准匹配设计，可直接适配2020、3030系列铝型材的端面安装，也可通过膨胀螺丝固定在混凝土墙面、木质工作台面之上，沉头孔的深度设计刚好覆盖M4、M5规格内六角螺丝的头部高度，安装后螺丝端面不会突出底板平面，避免与后续安装的其他构件产生干涉。垂直立板与水平底板采用直角过渡，过渡位置做了小尺寸内圆角处理，既可以减少折弯加工时的应力集中问题，避免直角处受载出现开裂，也能减少安装时直角位置与基面的贴合间隙，保证安装后的整体垂直度。这款L型立式支撑固定件，在轻工装配线、小型电子元件加工治具、实验室测试工装台架上的应用十分普遍，主要承担垂直方向构件与水平安装基面的连接承载作用，可作为小型传感器安装支架、气动管路固定座、轻载导向轴支撑基座使用，适配垂直载荷不超过5kg的静态安装场景，也可承受小幅度的侧向冲击载荷，在小型自动化设备的边角位固定、非标治具的立柱连接环节中，能有效减少拼接式支架的装配累计误差。

　　立板上部的凸台结构为功能安装位，凸台端面与立板平面保持平行，中心预留的安装孔可适配小型轴类零件、检测探头的插入固定，凸台与立板的衔接位置做了斜角过渡，在不削弱整体结构强度的前提下减少了不必要的材料冗余，兼顾了轻量化与结构刚性。从安装边界尺寸来看，水平底板的长宽尺寸控制在常用安装位的适配范围内，四个安装孔的中心距留有足够的调整余量，即使安装基面的预打孔位存在1mm以内的位置偏差，也可通过沉头孔的间隙完成装配调整；垂直立板的高度设计参考了常规小型构件的安装避让需求，立板后侧与安装基面之间预留的间隙可容纳直径6mm以内的线缆、气路管路通过，无需额外增加走线固定件。

　　整体结构的壁厚设计兼顾了加工工艺性与承载需求，采用金属板材冲压折弯成型时，壁厚均匀性可控制在±0.1mm范围内，不会出现局部过薄导致的受力变形问题；若采用塑料注塑成型，该壁厚也符合主流注塑工艺的填充要求，不会出现缩痕、填充不足的缺陷。在实际装配场景中，该支撑座不需要额外的拼接配件，仅通过四颗固定螺丝即可完成基面安装，上部凸台的功能件安装仅需单颗顶丝即可完成锁紧，整体装配耗时不超过2分钟，在快速搭建的测试工装、小批量定制的非标设备中，能大幅减少零件加工与装配的时间成本。

　　结构的直角精度控制在0.05mm以内，安装后立板相对于底板的垂直度偏差极小，作为导向轴支撑使用时，可保证轴类零件的运行直线度，避免出现卡滞、偏磨的问题；底板的平面度经过工艺控制，安装后与基面的贴合间隙不超过0.03mm，不会出现安装后整体倾斜的问题。针对不同的使用场景，该结构可通过调整壁厚、安装孔尺寸来适配不同的载荷需求，比如重载场景下可适当增加底板与立板的壁厚，将安装孔规格提升至M6，即可承载15kg以内的垂直载荷；轻载场景下可适当减小凸台尺寸，进一步降低整体重量，适配便携设备的安装需求。
