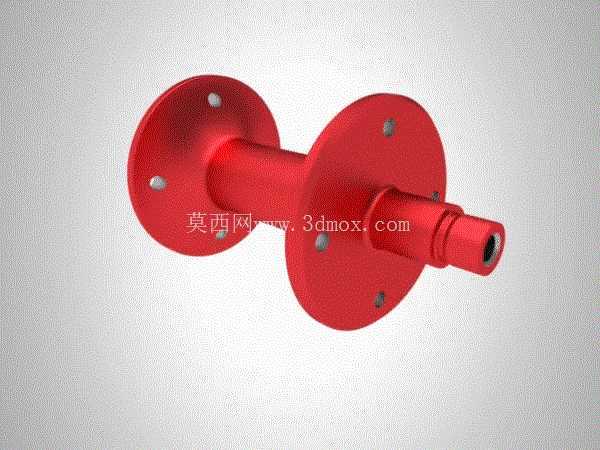

这类双法兰结构的轴件,在中小功率传动链路里承担着扭矩传递与部件定位的双重作用,常见于轻工输送设备、小型动力输出单元、试验台架的动力接驳位置,区别于光轴或单键槽轴,两端带安装法兰的设计省去了轴端锁紧螺母、定位套的额外装配工序,能直接通过法兰端面的螺栓孔完成与相邻部件的刚性连接,大幅缩减装配环节的累计公差。从结构细节来看,轴身采用阶梯变径设计,靠近左侧大法兰的轴段直径更大,作为主要的扭矩承载段,匹配的法兰盘直径也更大,盘面均匀分布4个沉头安装孔,安装后螺栓头完全沉入盘面以下,不会突出法兰端面干涉相邻部件的贴合;中间位置的法兰盘直径略小于左端法兰,同样布置4个安装孔,这个法兰主要承担轴向定位作用,装配时抵靠在设备墙板的定位台阶上,能抵消轴系运转时产生的轴向窜动,不需要额外加装轴向定位轴承端盖。
右侧伸出的细轴段做了渐进式变径处理,最末端的轴头加工有内孔,既可以作为定位销孔接驳从动部件,也能预留安装润滑脂注油嘴的位置,给轴配合位置提供持续润滑。设计这类轴件的时候,首先要核算安装边界:两个法兰之间的轴段长度要完全匹配设备墙板的安装间距,法兰盘的外径不能超出设备预留的安装沉孔范围,否则会出现装不进去的问题;法兰上的安装孔位置度公差要控制在0.02mm以内,保证螺栓能顺畅穿入连接孔,不会出现别劲导致的轴系偏心。轴身的同轴度是核心精度指标,两个法兰的端面跳动要控制在0.015mm以内,不然装配后法兰端面和连接件贴合不严,运转时会产生周期性振动,加速连接螺栓的疲劳松动。
材质选择上,常规工况下采用45号钢调质处理即可,硬度控制在HB220-250区间,兼顾韧性与耐磨性,如果是有腐蚀环境的使用场景,可以更换为304不锈钢材质,只是要相应放大轴径尺寸抵消不锈钢强度略低的影响。实际装配时,两个法兰的贴合面要提前清理干净毛刺与磕碰伤痕,螺栓要按照对角顺序分次拧紧,避免法兰面受力不均导致轴身弯曲;轴身和安装孔配合的位置,要根据转速选择合适的配合公差,转速低于1000转的工况选用H7/k6过渡配合即可,高转速场景下要选用H7/h6间隙配合,同时加装油封避免润滑脂泄漏。
这类轴件的受力特点是径向载荷与扭矩载荷共同作用,设计时要重点校核两个法兰根部的应力集中位置,因为轴径变化的位置最容易出现疲劳断裂,所以在轴肩位置都做了R2的圆角过渡,避免直角台阶带来的应力集中问题;法兰盘上的沉头孔底部也做了微小倒角,避免螺栓压紧时孔口边缘的应力集中导致法兰开裂。和普通的悬臂轴相比,这种双法兰支撑的轴结构刚性更好,能承受更大的径向载荷,不需要在轴身额外加装支撑轴承座,特别适合安装空间紧凑、无法布置外置轴承座的设备场景,比如小型食品输送线的动力辊筒连接、试验设备的动力输出接驳、小型风机的叶轮固定轴等场景都能见到这类结构的应用。在建模过程中,要重点注意法兰安装孔的阵列角度一致性,以及轴段变径位置的圆角过渡处理,不能出现直角锐边,所有外露的棱边都要做0.5mm的倒角去毛刺处理,避免装配时划伤操作人员。另外右侧轴头的内孔要和轴身保持同轴,不然接驳的部件会出现偏心运转的问题,内孔的深度也要控制在合理范围,不能钻透轴身影响轴的整体结构强度。
