带法兰安装座的侧向通腔阀类壳体结构

项目分类:通用机械零部件 发布时间:2025-01-13 ID:893248
  • 带法兰安装座的侧向通腔阀类壳体结构
  • 带法兰安装座的侧向通腔阀类壳体结构
  • 带法兰安装座的侧向通腔阀类壳体结构

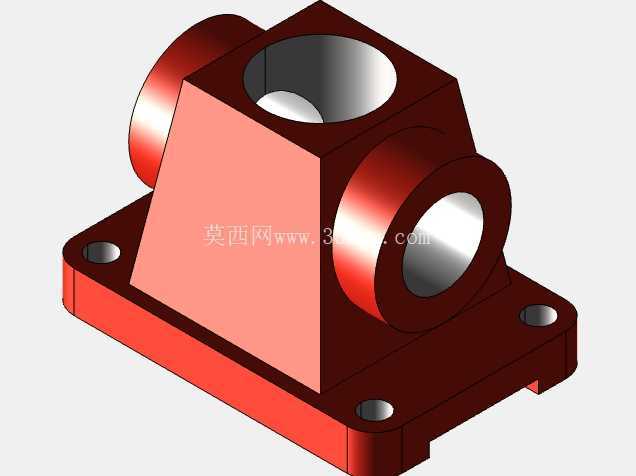

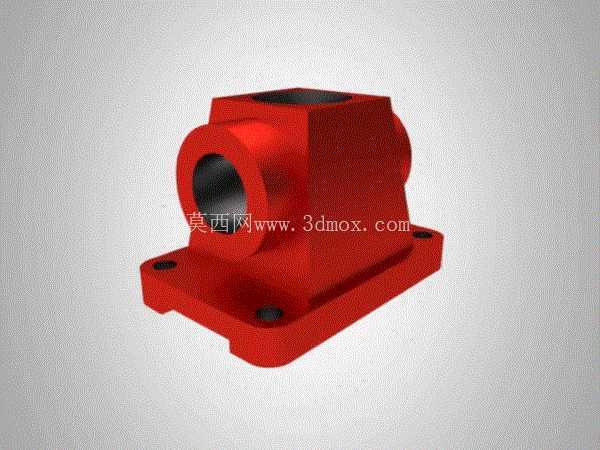

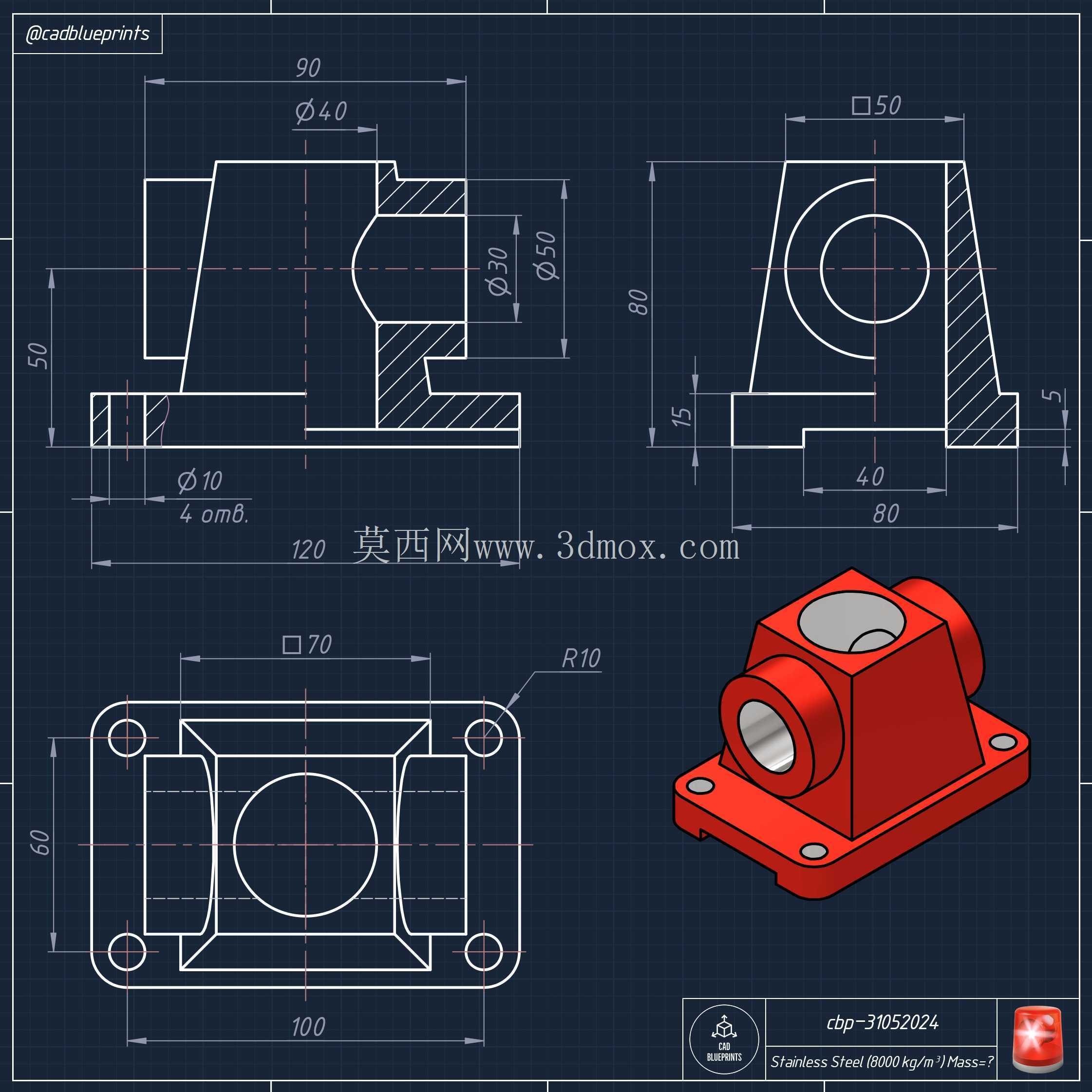

  这类带一体式安装法兰的侧向通腔壳体,常见于中低压流体回路的阀组集成、小型液压支路的转接座、或是气动系统的分路基座场景,在小型机床的润滑回路、非标自动化设备的气路分配单元、小型动力单元的油路块延伸段都能见到同结构的零件身影。从结构本身来看,底部的方形安装法兰做了4个沉头安装孔,孔位做了均匀的跨距分布,安装时可以直接通过内六角螺栓固定在安装基面,沉孔设计能够让螺栓头完全沉入法兰平面,不会突出基面干涉周边管路排布,法兰与主体的衔接处做了渐变的圆角过渡,避免直角处的应力集中,在承受管路侧向推力的时候,衔接位置不会因为应力突变出现开裂风险。

  主体部分的侧向贯通孔是核心的流体通道,孔口做了精加工的止口台阶,用来安装密封件或者对接管路接头,止口的同轴度公差直接决定了管路对接后的密封性能,建模时需要重点保证孔的圆柱度以及与安装法兰平面的平行度,避免安装后出现管路别劲、密封面压合不均导致的渗漏问题。主体顶部的方形开孔是功能拓展接口,可以用来安装调节旋钮、压力检测元件、或是封堵螺塞,开孔内侧同样预留了密封槽位置,满足不同工况下的功能拓展需求。

  设计这类零件的时候,首先要确定安装法兰的孔位跨距,匹配设备安装基面的预留孔位,避免出现安装干涉;其次要核算侧向通腔的通径大小,匹配回路的流量需求,通径过小会造成流体阻力过大,通径过大则会导致壳体整体尺寸冗余,占用过多安装空间;另外要注意壳体壁厚的均匀性,尤其是在通道交叉的位置,壁厚不能小于最小铸造或者3D打印的工艺要求,如果是采用铸造工艺生产,还要在主体非加工面预留拔模斜度,法兰边角处做铸造圆角,减少铸造缺陷的产生。从安装边界来看,这类零件的安装高度由主体高度决定,侧向伸出的接头位置要预留足够的管路操作空间,顶部的拓展接口上方要预留拆装工具的操作空间,不能被周边其他零部件遮挡,否则后期维护拆装接头或者检测元件的时候会非常不便。

  建模过程中,优先以安装法兰的底面作为装配基准面,先绘制法兰的轮廓与安装孔位,再向上拉伸主体结构,之后做侧向贯通孔与顶部开孔的切除,最后处理所有的过渡圆角与工艺倒角,倒角尺寸要匹配密封件的安装要求,不能过大或者过小,倒角过大会导致密封件压合量不足,倒角过小则会在安装密封件的时候切伤密封胶圈。这类零件在实际使用中,除了承受流体的内部压力,还要承受管路连接带来的侧向弯矩,所以在结构设计时,法兰与主体衔接的位置要做适当的加厚处理,不需要额外增加加强筋,依靠圆角过渡就能够满足常规中低压工况的强度需求,整体结构紧凑,没有多余的冗余结构,既能够保证功能需求,又能控制零件的整体重量与材料成本,适合批量加工生产。
