带法兰凸缘的空心连接轮毂结构

　　这类带法兰凸缘的空心轮毂结构，在中小型传动设备、流体管路接驳台、轻型输送线的动力端应用十分普遍，日常做结构设计时经常会碰到类似的适配需求。从实际使用场景来看，它主要承担轴系与外部安装基座的过渡连接作用，中间的空心通孔既可以穿装传动轴，也能作为流体介质的过流通道，适配气动、低压输油或者穿线走线的不同工况，不用额外做转接结构就能同时满足传动与介质输送的双重需求，在紧凑型设备的布局里能节省不少安装空间。

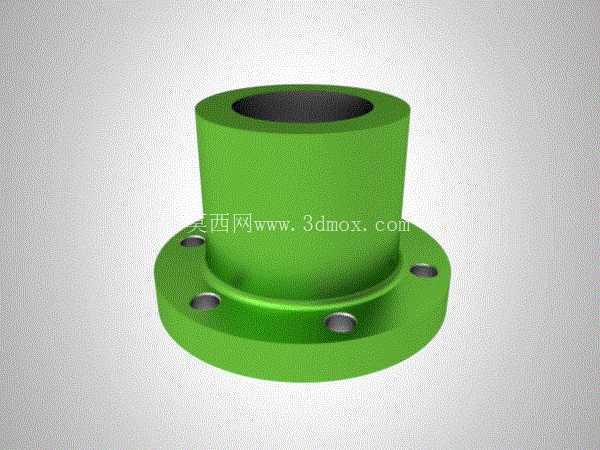

　　设计这类零件的时候，首先要考虑的是安装边界的匹配问题，底部的圆形法兰盘上均匀分布了四个安装沉孔，孔位的分度圆直径需要和安装基座的预留螺孔完全对齐，沉孔的深度要保证螺栓拧紧后端面不超出法兰表面，避免后续装配时出现干涉。法兰盘和上方的空心筒体采用圆弧过渡连接，这个过渡圆角的取值不能太小，不然在承受径向载荷或者传动扭矩的时候，应力会集中在筒体和法兰的衔接位置，长期交变载荷作用下很容易出现疲劳裂纹，实际建模时通常会取筒体壁厚的1到1.5倍作为圆角半径，同时在法兰背面和筒体衔接的位置也做对应的倒角处理，减少加工时的应力集中点。

　　从功能特性来看，筒体的内孔精度直接决定了整个零件的使用性能，如果是作为传动轴的支撑座，内孔需要和轴径做间隙配合或者过渡配合，表面粗糙度要控制在合理范围，必要的时候还要加装衬套来减少磨损；如果是作为流体通道，内孔则要做光滑处理，减少介质流动的阻力，同时根据输送介质的特性选择对应的表面处理工艺，避免出现腐蚀渗漏的问题。法兰盘的端面平面度也有明确要求，安装时要和基座表面完全贴合，不然拧紧螺栓后会导致筒体出现偏斜，后续穿装的轴会出现别劲的情况，轻则加剧轴承磨损，重则导致传动卡滞。

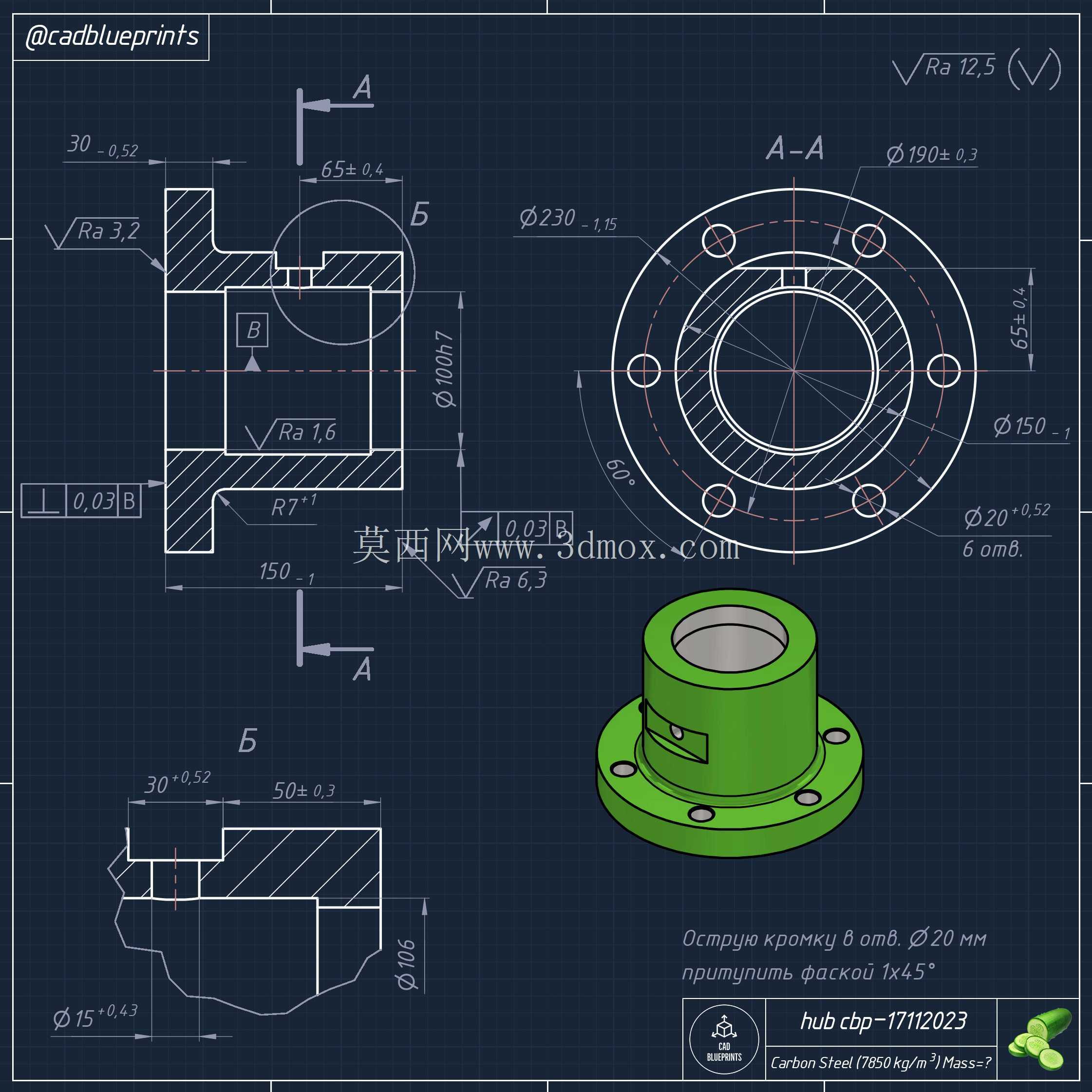

　　做三维建模的时候，要先确定整体的安装高度，也就是筒体顶端到法兰底面的总高度，这个尺寸要匹配轴系的伸出长度，保证轴安装后不会出现顶死或者配合长度不足的问题。筒体的外径要根据承受的扭矩大小来核算壁厚，壁厚过薄会导致刚性不足，传动时出现振颤，壁厚过厚则会增加不必要的重量和材料成本。法兰上的安装孔要做均匀阵列，保证螺栓锁紧时受力均匀，避免单个螺栓受力过大出现断裂。另外还要注意筒体顶端的外边缘要做倒角处理，方便装配时对接外部的连接件，内孔的两端也要做倒角，去除加工毛刺，避免穿轴或者穿管时刮伤配合件的表面。

　　实际选型替换的时候，除了核对安装孔位和内孔直径，还要确认零件的材质是否适配使用场景，普通工况下用常用的结构钢做表面发黑处理即可，有腐蚀要求的场景则要选用不锈钢或者做对应的防腐涂层。这类结构看似简单，但每个尺寸的公差配合、过渡结构的处理都会直接影响后续的使用稳定性，建模时不能只看外形相似就随意套用尺寸，必须结合实际的载荷情况、安装空间、配合要求来逐一核对参数，才能保证加工出来的零件能直接装配使用，减少现场修配的工作量。
