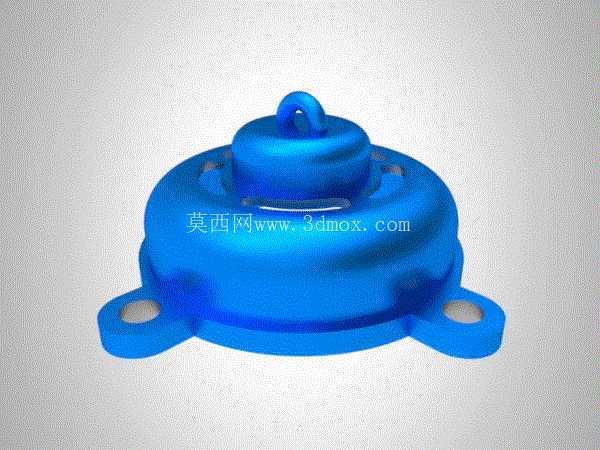

这类带侧向安装耳与顶部吊环的端盖结构,常应用在小型承压腔体、流体回路末端、低压罐体的端口封堵场景中,日常在小型水处理装置、气动回路储气单元、小型润滑系统的腔体端口都能见到同结构设计的身影。从实际使用场景来看,这类端盖不需要承受过高的系统压力,更多承担腔体端口密封、内部元件防护、外部安装定位的作用,部分同结构端盖还会在中心预留轴孔,作为旋转轴的穿出端支撑,搭配密封圈实现动密封防护。

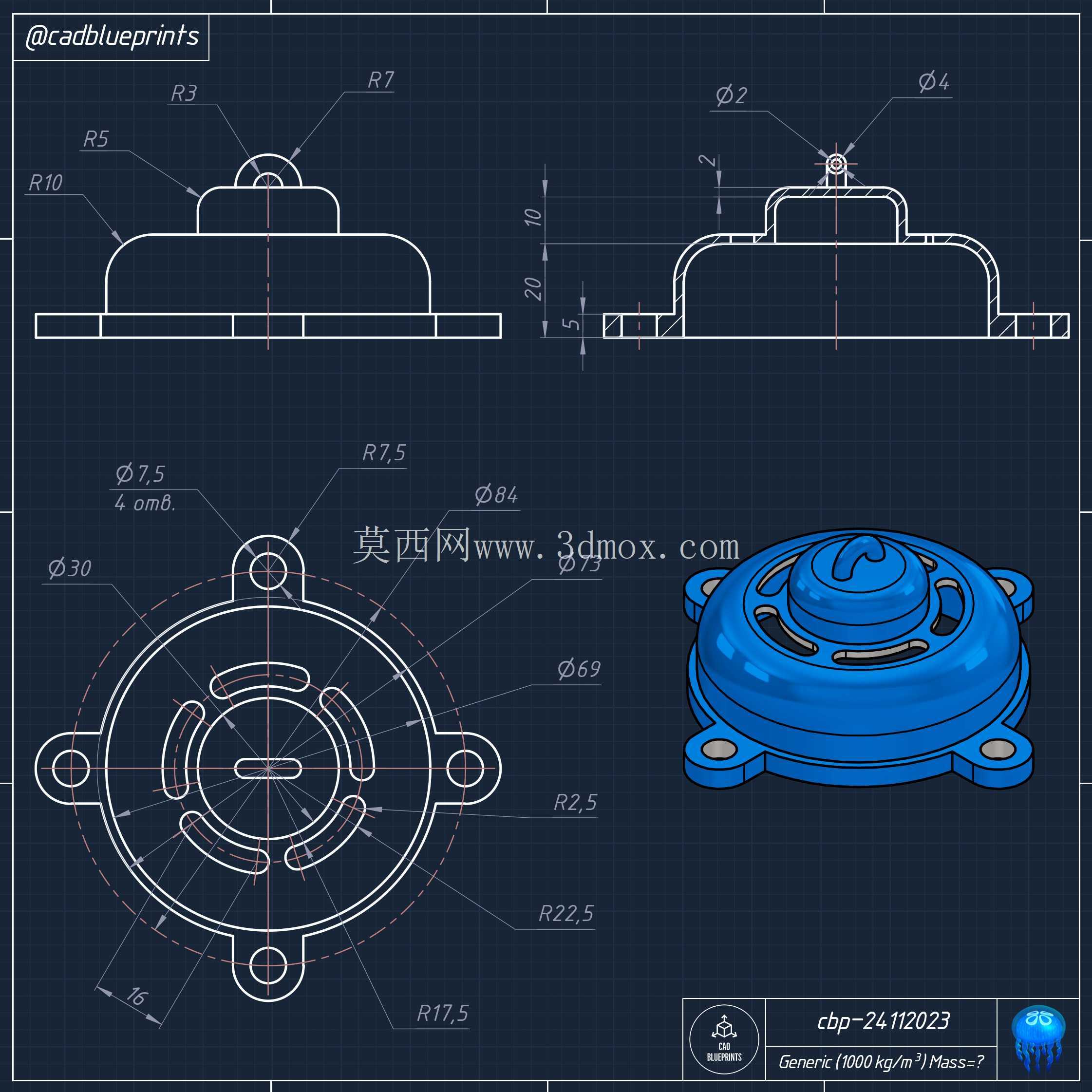

设计这类端盖的时候,首先要匹配对接腔体的端口尺寸,端盖主体的圆形轮廓直径要略大于腔体端口外径,保证密封面有足够的压合宽度,常规低压场景下密封面压合宽度留3-5mm即可,既不会因为压合面过窄导致密封失效,也不会因为压合面过宽造成端盖整体尺寸冗余。三个均匀分布的安装耳是整个结构的安装核心,安装耳上的通孔位置要严格匹配腔体端口的法兰安装孔位,孔位的分度误差要控制在0.1mm以内,避免安装时出现孔位错位无法穿装紧固件的问题;安装耳的厚度要根据实际使用的紧固件规格确定,比如采用M4螺栓固定时,安装耳厚度不小于3mm,采用M6螺栓固定时厚度不小于5mm,保证螺栓锁紧时安装耳不会出现弯曲变形。
顶部的吊环结构并非所有同类型端盖都具备,这个结构主要针对端盖自身重量较大、或者安装位置处于设备高处的场景,方便安装过程中使用工具勾挂吊装,也可以在后期设备维护时,通过吊环提拉端盖完成拆卸,避免拆卸过程中端盖脱落砸伤内部元件或者操作人员。吊环的内孔尺寸要满足常规吊装工具的穿入需求,一般留8-12mm的通孔直径即可,吊环与端盖主体的衔接位置要做圆角过渡,避免应力集中导致吊装时衔接处断裂,常规工况下这个位置的圆角半径不小于2mm,就能满足大部分低压场景的强度需求。
端盖主体的壁厚设计要兼顾强度与轻量化需求,低压工况下主体壁厚取2.5-4mm即可,壁厚过薄会导致注塑或者压铸成型时出现填充不足、冷却变形的问题,壁厚过厚则会增加材料成本,同时成型过程中容易出现缩痕、内部气孔等缺陷。端盖与腔体接触的密封面要保证平面度,常规加工场景下平面度公差控制在0.05mm以内,搭配橡胶密封圈或者密封垫片就能实现可靠的静密封,如果是需要穿轴的动密封场景,端盖中心还要预留密封槽的安装位置,密封槽的尺寸要匹配选用的密封圈规格,槽宽与槽深的公差要控制在±0.1mm以内,避免密封圈压缩量过大或者不足导致密封失效。
安装边界方面,三个安装耳向外延伸的轮廓尺寸要考虑安装操作空间,安装耳外侧到端盖中心的距离要比腔体法兰半径大10-15mm,保证穿装螺栓、拧紧螺母的时候有足够的操作空间,不会因为空间不足导致工具无法施展。端盖安装后整体的突出高度要控制在合理范围,顶部吊环的最高点到密封面的距离不宜过大,避免端盖安装后与周边其他零部件产生干涉,常规小型端盖这个高度控制在30-40mm即可,既满足吊环的使用需求,也不会造成整体结构过于突兀。
从结构细节来看,端盖主体与安装耳的衔接位置也要做圆角过渡,避免注塑成型时出现应力开裂,同时也能减少安装过程中尖锐边角划伤操作人员的风险。端盖的外表面不需要做过多的复杂结构,保持平滑过渡即可,既方便成型时的脱模,也能减少后期表面积灰,方便设备日常清洁维护。如果端盖应用在有防腐需求的场景,还可以在表面做钝化或者喷塑处理,提升结构的耐锈蚀能力,延长实际使用寿命。
在建模过程中,这类结构优先采用旋转凸台做出端盖主体的基础轮廓,再通过拉伸凸台做出三个均匀分布的安装耳,最后拉伸切除出安装孔与吊环的内孔,所有衔接位置的圆角要在特征建模的最后阶段添加,避免过早添加圆角导致后续特征编辑时出现参考丢失的问题。建模时要注意安装耳的孔位与腔体法兰孔位的同轴度,装配时可以通过同轴配合与面重合配合快速完成端盖的虚拟装配,验证安装过程中是否存在干涉问题,提前调整尺寸偏差,减少实际加工后的装配问题。
