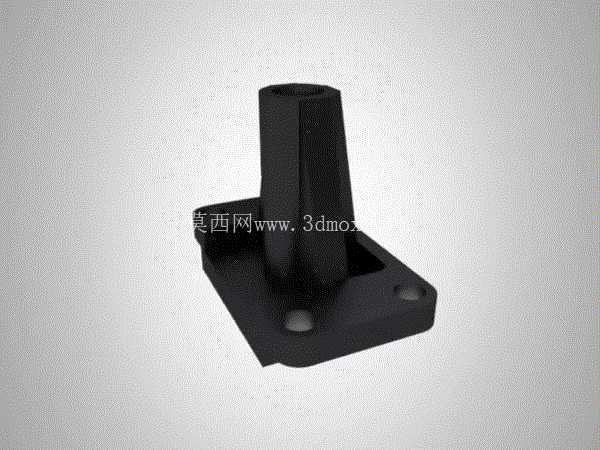

带法兰安装座的锥台支撑接线基座结构

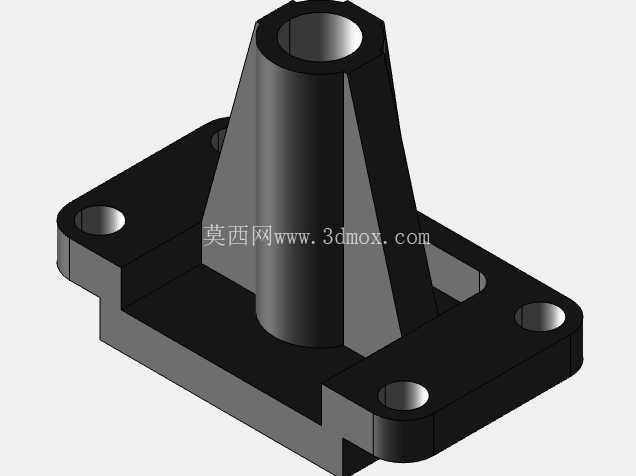

　　这类带方形法兰安装座的锥台支撑结构，常见于小功率电源变压器的外接接线端子基座，在低压配电、小型工控设备供电模块、民用小家电电源板的外接接线环节应用广泛，核心作用是实现带电接线端与设备金属壳体之间的绝缘隔离，同时为外接导线的接线端子提供稳定的支撑固定点位，避免导线拉扯、振动过程中接线端松脱引发的接触不良、短路等故障。从结构设计逻辑来看，底部的方形法兰盘是整个部件的安装基准面，法兰盘上预留的两个沉头安装孔，适配M3-M4规格的沉头螺钉，安装时螺钉头部完全沉入沉孔内，不会突出法兰安装面，保证基座与设备安装面完全贴合，避免安装后出现倾斜、晃动的问题；法兰盘的边缘做了小倒角处理，既可以去除机加工或者注塑成型过程中产生的锐边毛刺，避免装配时划伤操作人员或者导线绝缘层，也能在安装时起到导向作用，方便快速对准安装孔位。中间的锥台支撑段采用上窄下宽的锥度设计，一方面是从结构力学角度优化受力分布，底部与法兰盘衔接处宽度更大，能承受更大的侧向拉扯力，当外接导线受到横向拉力时，应力会沿着锥面均匀分散到整个法兰安装面，不会出现应力集中导致支撑段根部断裂的问题；另一方面锥面的设计可以增加表面的爬电距离，在潮湿、多粉尘的应用场景下，能有效提升带电部位与安装基面之间的绝缘性能，降低漏电风险。锥台中心的通孔是接线端子的穿装通道，通孔的内径根据适配的接线螺杆尺寸设计，内壁保持较高的光洁度，方便接线螺杆或者铜质接线柱穿入装配，同时避免内壁毛刺划伤接线柱的镀层，影响导电性能。

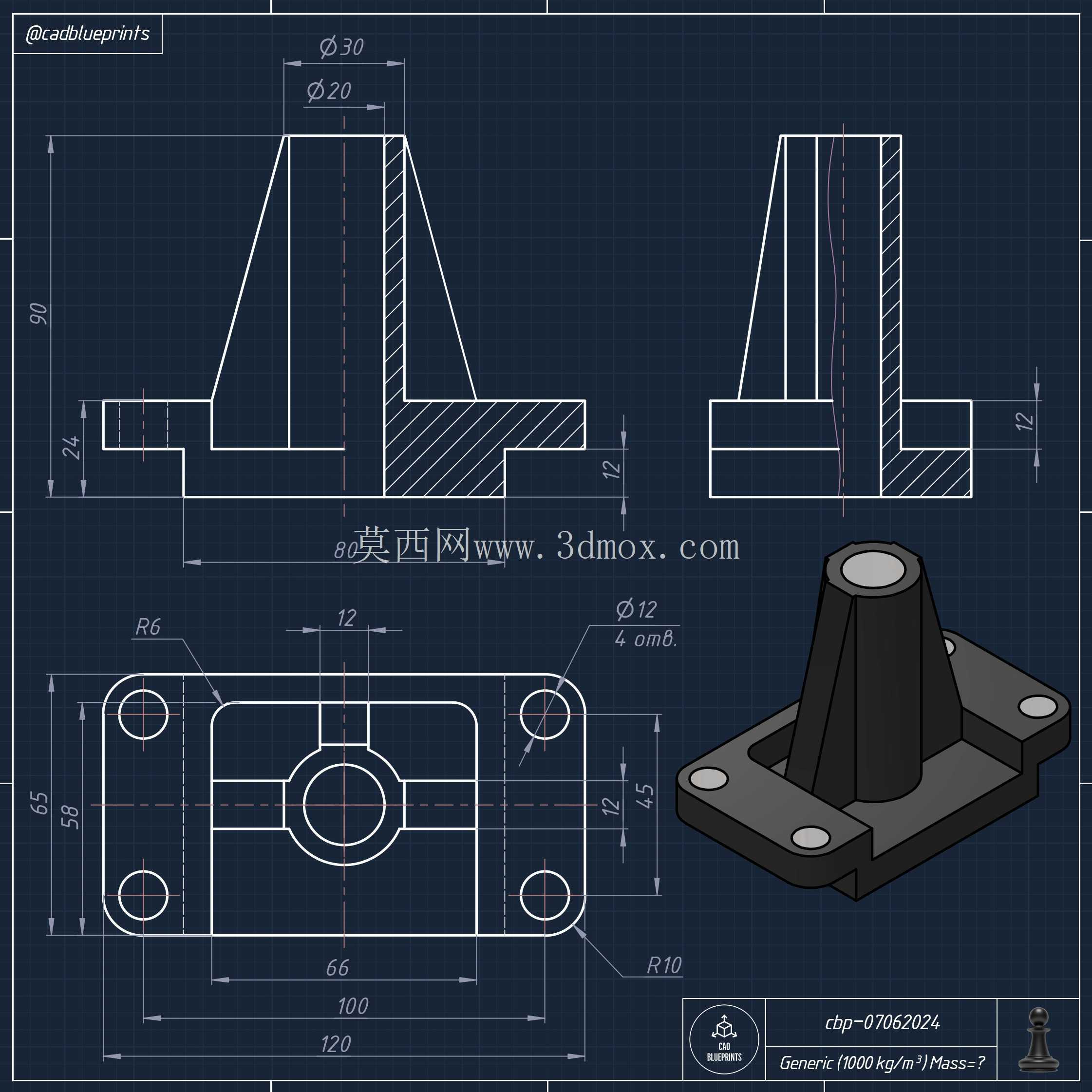

　　在实际建模过程中，需要重点关注几个尺寸边界：首先是法兰盘的安装孔中心距，这个尺寸直接决定了基座能否适配现有设备的安装孔位，设计时需要严格匹配对应变压器的安装面板开孔尺寸，公差控制在±0.1mm以内，避免出现安装孔错位无法装配的问题；其次是锥台的高度尺寸，这个尺寸需要保证接线端子安装后，顶端的接线部位与设备外壳之间留有足够的安全绝缘间隙，同时也要避免高度过高导致整体结构重心上移，抗振动性能下降；另外沉孔的深度与直径需要匹配所选螺钉的头部尺寸，保证螺钉安装后头部不高出法兰底面，同时沉孔的锥角要与沉头螺钉的头部锥角一致，确保螺钉锁紧时受力均匀。

　　从实际使用场景来看，这类基座大多采用绝缘性能优异的电木或者增强尼龙材质注塑成型，建模时需要考虑注塑工艺的拔模斜度，锥台部分的拔模斜度设置在1°-1.5°之间，既不影响整体结构尺寸，也能方便注塑完成后顺利脱模；法兰盘与锥台衔接的位置做了R0.5-R1mm的圆角过渡，避免注塑时出现应力集中导致的成型缺陷，同时也能提升结构的抗冲击性能。在设备装配环节，这类基座通常会在法兰底面加装一层绝缘橡胶垫片，进一步提升密封与绝缘性能，建模时可以预留0.1-0.2mm的垫片压缩间隙，保证安装后垫片被适度压缩，起到良好的密封效果，同时不会因为压缩量过大导致基座被顶起倾斜。

　　很多刚入行的结构设计人员在做这类部件建模时，容易忽略沉孔的深度公差，或者把锥台的拔模方向搞反，导致加工或者注塑出来的零件无法正常装配，还有的设计人员为了建模方便，把法兰与锥台的衔接处做成直角，实际生产时直角位置很容易出现缺料、应力开裂的问题，这些都是在建模过程中需要重点规避的细节。另外在做装配干涉检查时，要重点核对中心通孔与接线柱的配合间隙，以及安装孔与螺钉的配合间隙，保证装配后各个部件之间没有硬干涉，同时接线端子安装后，顶端的螺母拧紧过程中不会与锥台顶端面发生剐蹭，预留足够的扳手操作空间。这类结构虽然看起来简单，但是作为电源变压器的外接接线支撑部件，直接关系到整个供电回路的连接可靠性与绝缘安全性，每一处尺寸细节都需要结合实际装配与使用场景反复核对，不能只看外观造型忽略工程实际的装配与性能需求。
