带凸台基座式电源变压器练习结构件

　　在低压配电末端的小功率供电场景里，这类带一体式凸台基座的结构件，是小型电源变压器适配PCB板装、导轨卡装两种安装需求的核心承载结构，日常在工控板卡供电模块、小型家电内置电源单元、教学实验台供电模组里都能见到同构型的部件，它既要承载上方绕组磁芯组件的重量，还要兼顾安装时的定位精度，避免变压器工作时的微幅振动带动引脚虚接。

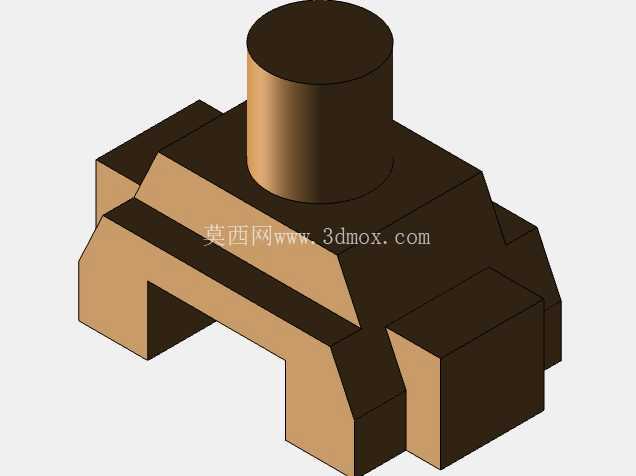

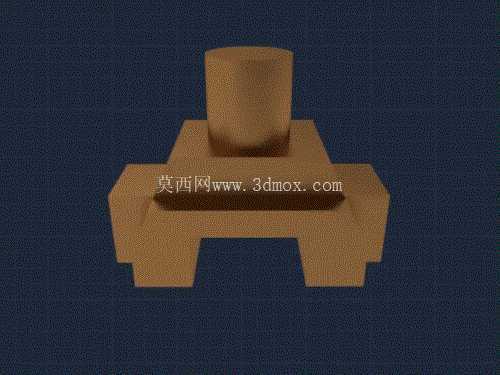

　　从结构功能上拆解，上方的圆柱凸台是用来嵌套固定变压器的磁芯骨架，凸台的外径和磁芯骨架的内孔做了小间隙配合，装配时涂少量厌氧胶就能完成周向固定，不需要额外打螺丝，能压缩整体装配高度；下方的几字形基座是整个部件的安装承载部分，两侧向下延伸的支脚是用来卡在DIN导轨或者PCB板的定位槽里，中间的内凹缺口是预留的走线空间，变压器次级绕组的引出线可以从这个缺口直接顺到下方的接线端子，不用额外弯折线材，能减少线材应力集中导致的断线风险。

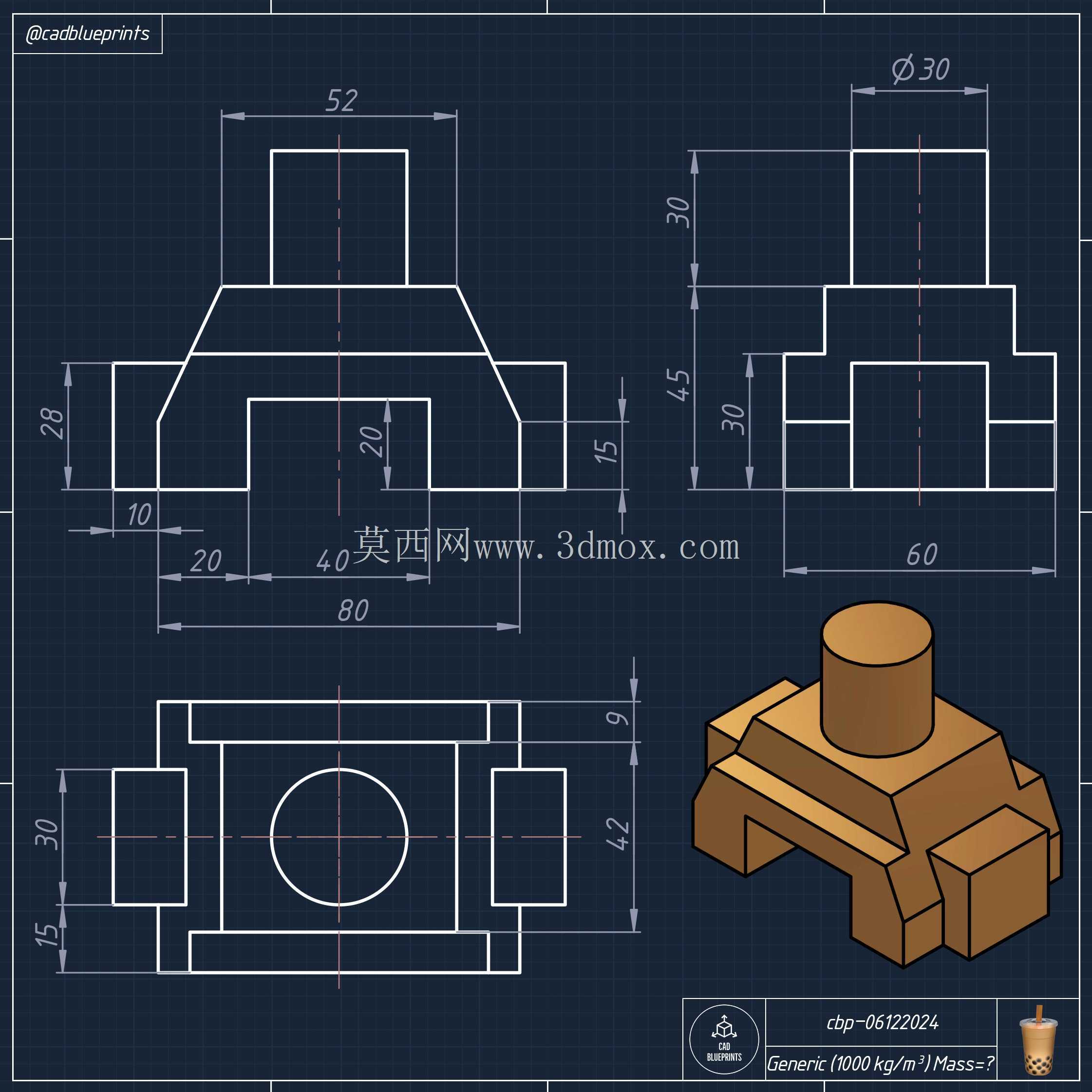

　　做这个结构的三维建模时，首先要卡准安装边界的尺寸：基座整体的横向宽度要适配常用的35mm标准导轨卡装间距，支脚的内侧面间距要留够导轨的厚度公差，不能卡装时出现过紧装不上或者过松晃荡的问题；上方圆柱凸台的高度不能超过绕组骨架的底部限位台高度，不然会把磁芯顶起，导致磁路气隙变大，空载电流升高。建模时先做基座的主体拉伸，切出中间的走线缺口，再做两侧支脚的倒角——支脚底部的导入倒角不能省，现场装配时工人不用刻意对准，顺着倒角就能把部件滑进安装位，能减少装配对位的时间。

　　还要考虑实际生产的工艺性，这个结构如果是用注塑件做绝缘基座，所有的转角都要做R0.5以上的圆角，避免注塑时应力集中导致的开裂，凸台和基座连接的位置要做加强筋，因为磁芯绕组的重量都压在这个连接位置，设备运输过程中的颠簸震动很容易让直角连接处出现裂纹；如果是用金属件做屏蔽基座，就要在凸台侧面预留接地螺丝孔，基座支脚的位置要做压花处理，增加和导轨接触的摩擦力，避免长期震动后部件移位。

　　实际选型应用的时候，这个结构的安装孔位（如果是螺丝固定版本）要和PCB板的孔位公差控制在±0.1mm以内，不然波峰焊的时候引脚会偏位，没法顺利插装；凸台的圆柱度要控制在0.05mm以内，不然磁芯骨架套进去之后会出现偏斜，绕组绕制的时候会出现排线不齐的问题，甚至会刮破漆包线的绝缘层。另外基座下方的缺口高度要留够至少3mm的走线空间，不然多股引出线堆在缺口位置，会把整个变压器顶起，导致安装后整体高度超出设备内部的空间边界，和上盖或者其他元器件产生干涉。

　　做这类练习结构的时候，不能只盯着外形画得像，要把实际装配、生产、使用里的各个边界条件都考虑进去，比如支脚的厚度如果做太薄，卡装的时候容易断裂，做太厚又会浪费材料，还会挤占相邻元器件的安装空间；凸台的壁厚如果不均匀，注塑的时候会出现缩痕，尺寸精度没法保证，这些细节都是实际工程里要反复权衡的点，也是三维建模练习里最该打磨的部分，毕竟画出来的结构最终是要落地生产、装到设备里实际运行的，不是只看渲染效果的展示品。
