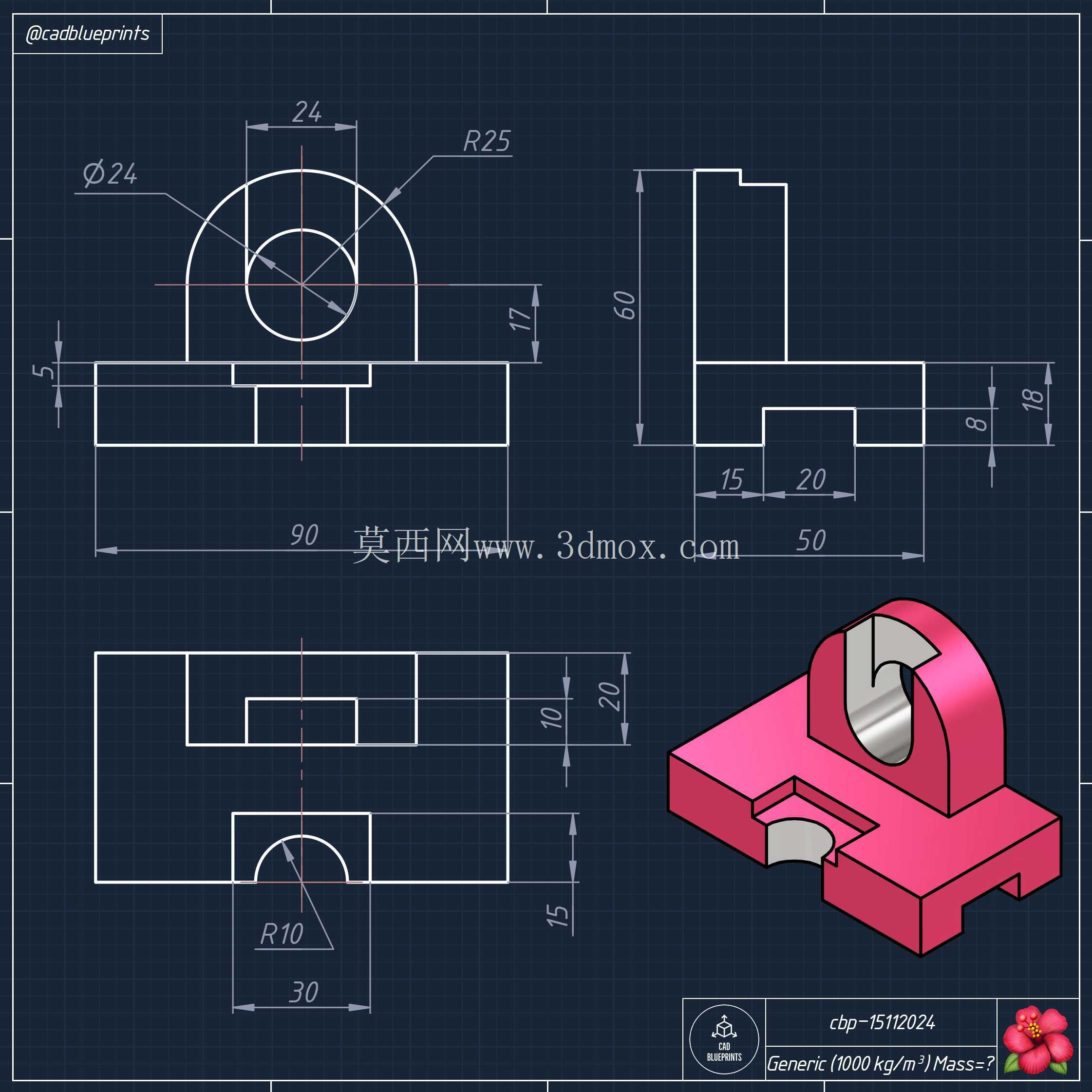

带弧形立板的拼接式基座练习构件

　　这类带弧形立板的拼接式基座构件，常见于小型工装夹具的定位支撑单元、教学实训用拆装模块，也可作为非标自动化设备里的小型承载支座使用，在职业院校机械测绘、三维建模实训场景中，这类兼具规则基座与异型曲面特征的零件，是非常典型的练习载体，能同时覆盖拉伸、切除、曲面放样、拼接配合等多个建模操作要点。从实际功能来看，底部的方形基座承担整体承载与安装定位作用，基座底部开设的两个对称凹槽，是为了适配安装面的定位凸条，避免安装后出现横向滑移，保证构件固定后的位置精度；基座侧部的半圆缺口，是拼接配合的定位结构，可与同规格的相邻构件实现快速嵌合，不需要额外设计定位销即可完成多单元拼接，适合模块化实训台的快速搭建需求。

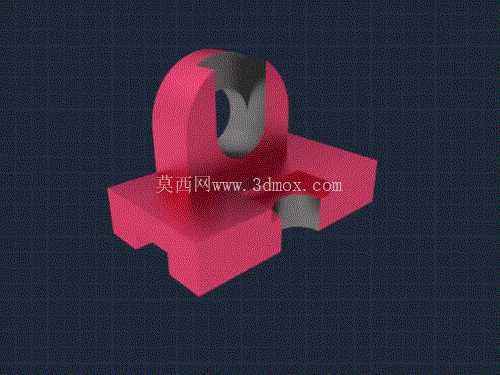

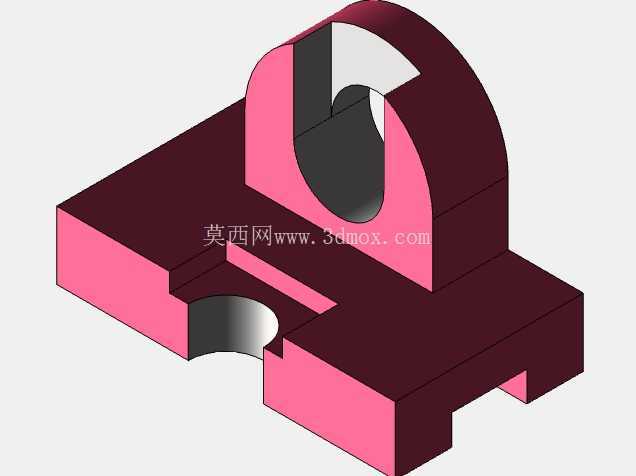

　　上部的弧形立板并非单纯的造型设计，立板中部的通孔可穿装销轴或者锁紧螺杆，用来固定被支撑的轴类零件或者小型功能模块，弧形的轮廓设计一方面是为了规避相邻运动部件的运动轨迹，避免运行过程中出现结构干涉，另一方面也能在保证立板结构强度的前提下，减少不必要的材料去除，降低构件整体重量。在设计思路上，这类构件优先保证安装基准的平面度要求，底部安装面的平面度公差需要控制在0.1mm以内，才能保证安装后不会出现翘曲；弧形立板与基座的连接位置做了圆弧过渡处理，避免应力集中导致受力后出现断裂，过渡圆角的半径根据立板厚度匹配，一般取壁厚的0.3-0.5倍即可满足常规静载使用需求。

　　从安装边界来看，基座的整体长宽尺寸控制在100mm*80mm区间时，弧形立板的最高点距离安装面的高度不超过70mm，中部通孔的中心高度距离安装面为45mm，这个尺寸比例既不会因为立板过高导致支撑稳定性下降，也不会因为通孔位置过低导致穿装部件与基座表面产生摩擦；侧部半圆缺口的半径统一为10mm，拼接时相邻构件的同尺寸凸台可以完全嵌入，拼接后整体平面的高度差不超过0.05mm，能满足实训场景下的拼接精度要求。建模过程中需要注意，弧形立板的曲面与基座平面的相贯线处理要顺滑，不能出现建模棱角导致的应力集中点，底部凹槽的侧壁要保持与安装方向平行，避免安装时出现卡滞；这类构件如果用于实际工装场景，一般会选用铝合金材质做阳极氧化处理，重量轻且不易锈蚀，如果是实训用3D打印件，则可以选用PLA材质，打印时将安装面朝下放置，不需要额外添加支撑即可完成成型，成型后去除底部少量支撑毛刺就能直接用于拼接练习。

　　在实际选型适配时，需要重点确认中部通孔的直径与待穿装销轴的配合公差，如果是间隙配合用于手动拆装实训，通孔直径可以比销轴大0.2mm，如果是用于固定承载的工装场景，则需要根据配合等级选择H7或者H8的公差带，保证连接后的稳定性；基座上的安装孔位（如果后续拓展添加）需要与底部凹槽的位置错开，避免安装螺栓与定位凸条产生干涉。这类构件虽然结构不算复杂，但涵盖了机械结构设计里的定位、拼接、避空、强度优化等多个基础设计要点，不管是用于建模练习还是小型工装的实际搭建，都有很强的实用参考价值，设计时不需要追求过于复杂的曲面造型，优先保证各个配合面的尺寸精度、安装边界不超差、受力位置无应力集中，就能满足绝大多数场景的使用需求。
