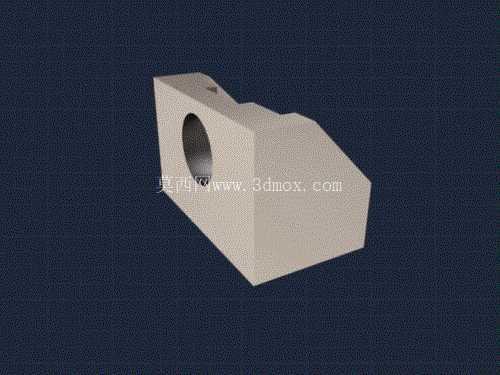

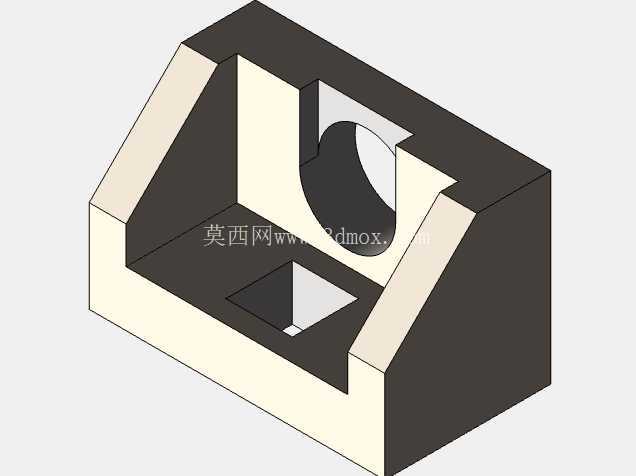

带侧孔斜切式块状机械支撑构件

　　这类带侧孔的斜切块状构件，在中小型机电设备的内部支撑场景中应用十分广泛，常见于低压配电装置内部的绝缘支撑、小型动力模组的安装基座、传动机构的端部限位座等位置，承担着承载相邻部件重量、限定部件安装位置、隔绝不同电位部件的作用，部分同结构构件还会作为穿线过孔的载体，让线缆从侧孔位置规整穿过，避免设备内部线缆排布杂乱剐蹭运动部件。从实际使用的角度看，这类构件的核心功能首先是结构承载，主体采用实心块状结构，整体刚性充足，在承受垂直方向的静载荷时不会出现明显形变，侧孔位置可穿入固定销轴或者接线端子，实现相邻部件的铰接或者电气连接，顶部的斜切结构并非随意设计，而是为了避让设备内部相邻的运动部件，比如小型传动齿轮的转动轨迹、摆动连杆的活动范围，避免构件本体和运动部件发生干涉，同时斜切面也能减少构件本身的材料用量，在不降低整体结构强度的前提下控制零件自重，降低设备整体的负载。

　　在设计这类构件的时候，首先要确定的是安装边界尺寸，需要先匹配设备内部预留的安装空间，构件底部的安装平面要和设备内部的安装基面完全贴合，所以底面的平面度公差需要控制在合理范围内，避免安装后出现翘曲影响固定稳定性；侧孔的位置需要根据穿入部件的尺寸确定，孔的同轴度、内壁粗糙度都要满足配合要求，如果是作为销轴铰接孔使用，孔壁还要做相应的耐磨处理，如果是作为过线孔使用，则要对孔口做倒角处理，避免穿线时割破线缆绝缘层。

　　斜切面的角度设计需要结合相邻部件的运动轨迹做干涉校验，通常会在三维建模阶段完成运动仿真，确认斜切面和相邻运动部件之间预留足够的安全间隙，间隙大小一般根据部件的运动精度确定，精度要求高的传动场景预留0.2-0.5mm间隙，普通的静态避让场景预留1mm以上间隙即可。构件的边角位置都做了小尺寸倒角处理，一方面是去除机加工产生的毛刺，避免安装时划伤操作人员，另一方面也能减少应力集中，避免构件在承受交变载荷的时候从边角位置出现开裂。

　　从安装适配的角度看，这类构件的底部通常不需要额外设置复杂的安装孔，可通过粘接、侧面压块固定或者嵌入式安装的方式固定在设备基座上，整体外形没有复杂的曲面结构，不管是采用机加工方式还是注塑、粉末冶金方式生产都有较好的工艺性，生产过程中尺寸容易控制，成品率较高。在实际选型替换的时候，需要重点核对三个核心尺寸：一是构件整体的长宽高尺寸，确认可以放入预留的安装空间内，不会和周边其他部件产生位置冲突；二是侧孔的直径和孔中心到底面的高度尺寸，确保穿入的销轴或者线缆可以准确对位；三是斜切面的倾斜角度和起始位置，确认可以完全避让开相邻的运动部件，不会出现运行卡滞的问题。这类构件虽然结构看起来简单，但是在设备内部起到的作用十分关键，一旦尺寸出现偏差，轻则导致部件安装错位，重则会造成运动部件干涉磨损，甚至引发设备短路、传动卡滞等故障，所以在建模阶段就需要把所有配合尺寸的公差考虑到位，结合实际的装配场景做反复校验，不能只看外观造型忽略实际的装配和使用需求。
