可3D打印的蛋形曲面绘制机械装置

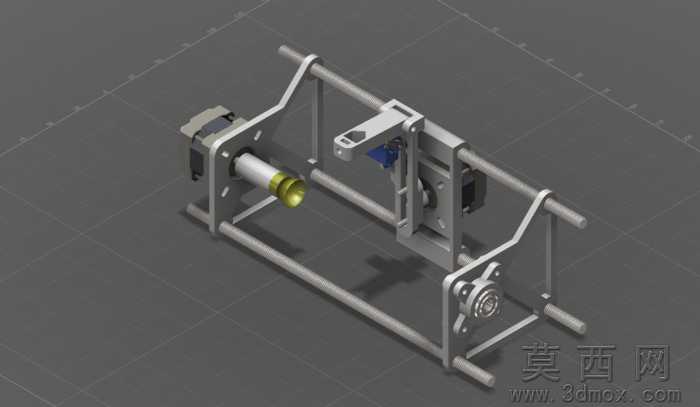

该装置是面向趣味创作场景设计的蛋形曲面绘制机械，整体采用框架式对称结构设计，建模阶段以参数化方式完成各零件的尺寸匹配，通过光轴导轨作为核心支撑构件，搭配双侧立式安装板搭建稳定的主体承载框架，确保运动过程中无结构形变偏移。建模过程中对运动副的配合间隙做了精准预留，针对笔架升降模块、蛋体旋转夹持模块分别做了运动仿真验证，确保步进电机驱动下的双轴运动能够精准同步，实现曲面轨迹的连续绘制。材质设定上，主体框架零件统一采用哑光银灰色金属质感材质，模拟铝合金加工件的表面磨砂效果，驱动电机部分还原深灰色工程塑料外壳与金属输出轴的材质差异，绘图笔端的金属笔夹、黄铜色笔尖做了细分材质处理，通过材质粗糙度、金属度参数的差异化调整，让渲染效果能够清晰区分不同功能零件，提升结构辨识度。结构设计上充分考虑3D打印的工艺特性，所有打印零件均做了无支撑优化，避免大角度悬空结构，安装孔位预留标准紧固件的装配公差，光轴与安装板的配合孔做了导向倒角设计，降低手工装配难度。笔架部分采用弹性压紧结构，能够自适应不同曲率的蛋形表面，保证绘图笔尖始终与曲面保持稳定接触压力，避免绘制过程中出现断墨、刮花蛋壳的问题；夹持端采用可调间距的顶尖结构，能够适配不同尺寸的蛋形工件，旋转轴与顶尖做了同轴度校准设计，保证工件旋转过程中无径向跳动。设计思路围绕趣味科学实验的定位展开，摒弃复杂的工业级传动结构，采用简洁易加工的零件构型，既保证机械运动的可靠性，又降低DIY制作的门槛，让爱好者能够通过3D打印制作零件、搭配标准电子件完成整机装配，实现蛋面图案的精准绘制，兼具机械结构教学演示与创意手工创作的双重属性。
