多接口集成式异形油路分配基座结构设计

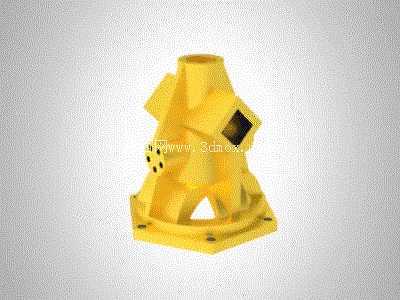

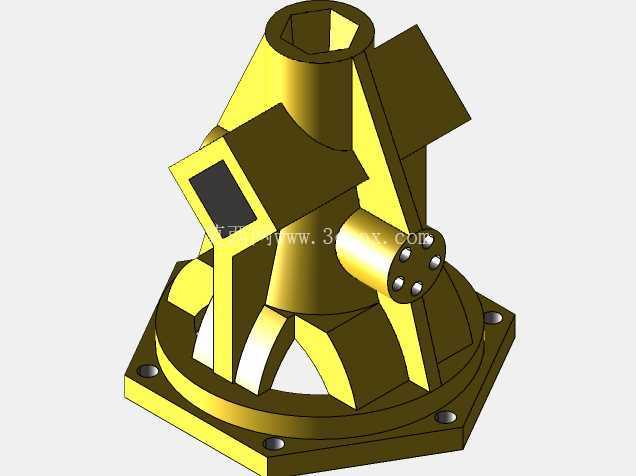

　　在工业流体输送、液压动力回路以及小型集成式动力单元的布局中，这类多接口异形基座承担着介质分流、路径换向以及多支路集成对接的核心作用，区别于常规的标准通径法兰或直角接头，该类异形结构件能够在有限的安装空间内完成多方向管路的交汇对接，减少管路弯折数量与接头堆叠带来的泄漏风险，在紧凑型液压站、小型试验台流体回路、定制化设备的冷却介质分配场景中应用十分广泛。从结构功能来看，该基座底部设置了带安装孔的方形法兰底座，安装孔位沿底座边缘对称分布，能够通过螺栓直接固定在设备安装面板或者集成阀块的顶面，底座与上部异形主体采用一体化铸造成型后再做机加工处理，衔接位置做了圆弧过渡处理，避免应力集中导致的基座开裂，尤其是在介质存在脉冲压力的工况下，圆弧过渡结构能够有效分散应力传导路径，降低长期运行后的结构疲劳风险。

　　上部主体采用多方向凸台延伸的结构设计，不同方向的凸台端面分别加工了不同通径的接口，部分接口为内螺纹连接形式，部分为法兰对接面，能够同时对接不同管径的输送管路，实现单路进、多路出的介质分配功能，主体侧面预留的方形安装位可嵌入压力检测元件或者流量调节阀，无需额外在管路上加装转接接头，进一步压缩整个流体回路的安装空间。设计这类异形基座时，首先要根据对接管路的空间走向确定各个接口的朝向角度，避免安装后管路与周边设备部件产生干涉，同时要核算内部流道的通径变化，保证各个支路的介质流量分配符合设计要求，内部流道的转角位置要做圆滑过渡处理，减少介质流动过程中的阻力损失与湍流振动，避免长期湍流冲蚀导致的流道内壁磨损。

　　安装边界方面，底部方形底座的边长尺寸需要匹配安装面的固定孔位间距，底座厚度要满足螺栓拧紧时的承压要求，避免螺栓预紧力过大导致底座变形，上部各个接口的外伸长度要预留足够的管路操作空间，保证扳手能够顺利完成接头螺母的拧紧操作，侧面预留的元件安装位要与主体内部流道垂直贯通，保证检测元件的感应端能够直接接触介质，获取准确的压力或流量参数。实际应用中，这类集成式分配基座能够替代多个直角接头、三通接头的组合连接方案，减少管路连接点的数量，也就降低了介质泄漏的概率，同时集成化的结构能够让整个流体回路的布局更加紧凑，减少设备整体的占用空间，在一些对安装空间有严格限制的移动式设备、小型试验装置中，这种定制化的异形分配基座的优势尤为明显。

　　结构建模过程中需要重点关注各个接口的同轴度要求，以及底座安装面与各个接口端面的平行度、垂直度公差，避免加工完成后出现管路对接偏斜、密封面压合不严的问题，内部流道的建模要避免出现锐角死角，防止介质残留导致的流道堵塞或者介质变质问题，对于需要承受较高压力的工况，还要对主体壁厚做强度校核，根据介质工作压力选取合适的壁厚尺寸，同时在凸台与主体衔接的位置做加强筋结构，提升整体结构的刚性，避免介质压力波动导致的凸台变形。
