多向连通带安装基座油路转接支座

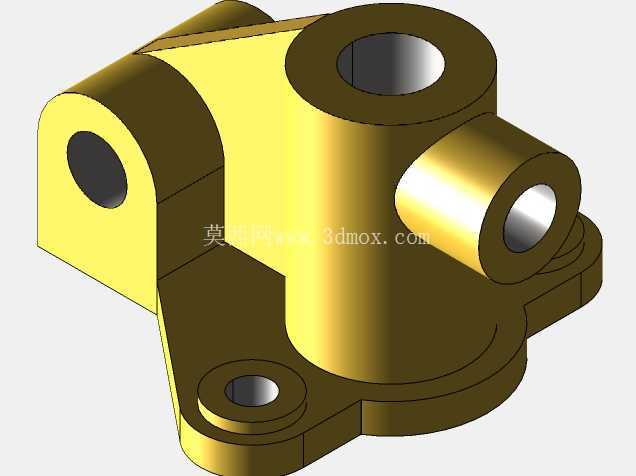

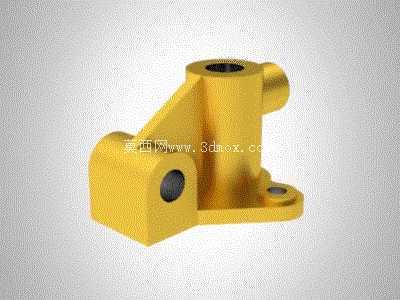

　　这款支座类构件常见于中小型液压动力单元、集中润滑系统的油路布设场景，主要承担不同通径油路的方向转接、管路支撑以及相邻阀件的安装定位作用，在小型机床润滑回路、非标自动化设备的油压驱动支路里都能见到这类结构的应用。从结构功能上看，构件主体的竖向通孔是主油路通道，适配通径6mm的液压油管或润滑脂管路，侧方伸出的横向凸台孔是支路引出接口，可直接对接压力表开关或者支路节流阀，省去了额外的管接头转接环节，能减少管路泄漏点。左下角的方块凸台带横向通孔，是用来安装铰接式管接头的结构，这个位置的孔做了锪平处理，保证管接头安装后密封端面完全贴合，不会出现偏斜漏油的问题。

　　底部的安装底板做了延伸设计，两个沉头安装孔的中心距留足了扳手操作空间，安装时可以直接用内六角螺栓固定在阀块或者设备安装面板上，不需要额外加装支撑支架。设计的时候首先考虑的是油路流道的顺畅性，主孔和侧孔的相贯线位置做了圆角过渡处理，避免油液流经时产生紊流和压力损失，尤其是润滑系统里，流道顺畅能保证润滑脂顺利输送到各个润滑点，不会出现局部堵塞的情况。加强筋的布置是顺着受力方向走的，连接主筒体和底部安装板的斜向筋，刚好抵消管路插拔、设备运行振动带来的侧向弯矩，避免长期使用后安装板和筒体连接位置出现疲劳裂纹。

　　整个构件的外形尺寸控制得比较紧凑，总高度不超过80mm，横向最大宽度不超过70mm，安装底板的厚度留了8mm，保证螺栓拧紧时不会出现底板变形。安装边界上，底部安装面的平面度要求控制在0.05mm以内，保证和安装基面完全贴合，不会因为安装面不平导致主油路孔出现偏斜，各个外接孔的轴线位置度公差控制在0.1mm，对接管路的时候不会出现别劲的情况。实际使用中，这类支座一般采用铸铁或者铸铝材质，铸铁版本用在油压较高的液压系统里，铸铝版本用在低压润滑回路或者对重量有要求的移动设备上，加工的时候先铸出毛坯，再对各个安装孔、密封端面进行机加工，主孔内壁的粗糙度要求达到Ra1.6，减少油液流动的阻力，密封端面的粗糙度达到Ra3.2就能满足常规O型圈或者组合垫的密封要求。

　　结构上没有多余的冗余设计，每个凸台、每个孔位都对应明确的功能，侧方的小凸台不是工艺结构，是用来固定管路卡扣的预留位置，外接软管的时候可以用卡扣把管路固定在这个位置，避免设备运行时管路晃动产生磨损。建模的时候要注意各个孔位的相贯处理，不能出现零厚度的几何错误，安装沉孔的深度要匹配对应螺栓的头部高度，保证螺栓拧紧后头部不高出安装面，不会和相邻安装的阀件产生干涉。这类构件虽然看起来结构不复杂，但在油路系统里的作用很关键，一旦出现砂眼或者加工尺寸超差，就会导致油路泄漏、压力不足的问题，直接影响整个设备的运行稳定性，所以设计时各个壁厚都做了均匀化处理，最小壁厚不小于5mm，避免铸造时出现缩孔缺陷，转角位置都留了铸造圆角，减少应力集中。
