双孔连接摇臂式传动支撑构件

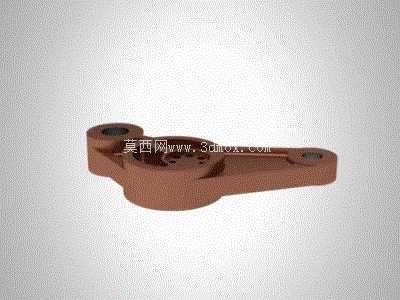

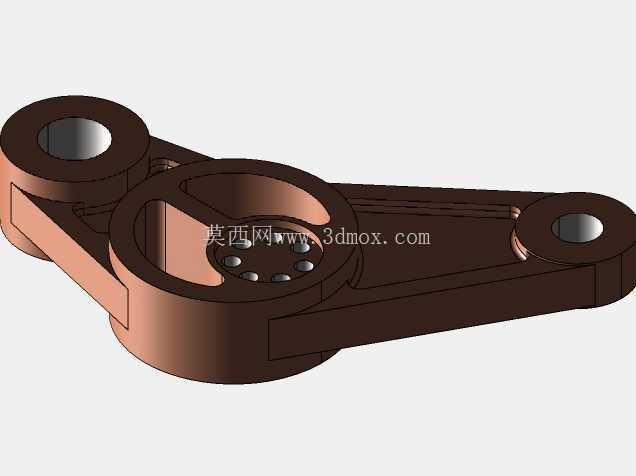

　　这类带双安装孔的摇臂类构件，常出现在中小功率传动链路的末端执行段，承担动力换向、行程传递与载荷支撑的多重作用，在轻工自动化输送线、小型工装夹具的联动机构、民用机电产品的动作执行单元里都能见到同结构原理的零件。从结构构型来看，主体采用中部下沉式凸台基座搭配两侧延伸臂的设计，中部凸台为核心承载区，内部预留的轴孔可与传动轴、轴承衬套配合，实现摇臂绕固定轴的定角度往复摆动，两侧延伸臂末端的同轴通孔，分别用于连接动力输入侧的连杆、以及动作输出侧的执行端头，避免单侧受力带来的偏载力矩。

　　设计阶段首先要确认的是安装边界：中部基座的底面为安装贴合基准面，加工时需要保证平面度公差控制在0.05mm以内，确保与安装座贴合无间隙，避免长期摆动出现松动异响；两侧臂端的安装孔中心距是核心尺寸参数，直接决定传动行程的输出比例，建模时需要优先锁定两孔与中部轴孔的相对位置度，孔位公差按照H7级精度预留，适配常用的圆柱销、铰接螺栓的装配需求。从受力特性分析，这类摇臂工作时主要承受交变的拉压载荷与小幅弯曲力矩，因此中部凸台与两侧臂的过渡位置采用大圆角过渡，避免应力集中导致的疲劳断裂，延伸臂的截面采用等强度设计，从基座处向臂端逐步收窄厚度，在保证结构刚度的前提下尽可能降低零件自重，减少摆动过程中的惯性冲击。

　　实际应用中，这类构件常搭配复位弹簧、行程限位块使用，中部轴孔内通常会镶嵌自润滑铜套，减少反复转动带来的磨损，延长零件使用寿命；两侧臂端的孔位可根据实际装配需求加工沉头座，适配不同规格的紧固件，避免螺栓头突出影响周边部件的运动空间。建模过程中需要重点关注几个工艺细节：所有棱边均做0.5mm的倒角处理，去除加工毛刺，避免装配时割伤操作人员或损坏密封件；中部基座的下端面预留0.2mm的加工余量，方便后期装配时配磨调整安装高度；臂身的减重区域需要保证壁厚均匀，若采用铸造工艺生产，壁厚差控制在2mm以内，避免浇筑时出现缩孔、冷隔等缺陷；若采用机加工方式生产，要提前规划铣削路径，减少二次装夹带来的位置度误差。

　　在设备实际运行场景里，这类摇臂的摆动角度通常控制在0-45度区间，过大的摆角会导致臂身与周边固定构件发生干涉，因此设计时需要做全行程的运动仿真校验，确认极限位置下零件与周边结构的最小间隙不小于3mm，预留足够的装配调整空间与热胀冷缩余量。与常规的直连杆相比，这种摇臂结构可以在较小的安装空间内实现动力方向的90度换向，同时通过调整臂长比例实现行程的放大或缩小，非常适合安装空间受限、传动精度要求中等的民用机电、轻工自动化场景。零件的材质选择范围较广，承受中等载荷时可选用45号钢调质处理，表面做发黑防锈；载荷较小、对自重有要求的场景可选用铝合金6061硬质阳极氧化处理，兼顾强度与耐腐蚀性能；低速轻载的工装场景也可采用POM等工程塑料注塑成型，降低生产成本与运行噪音。
