带肋条与螺钉孔的钢制精密安装支座

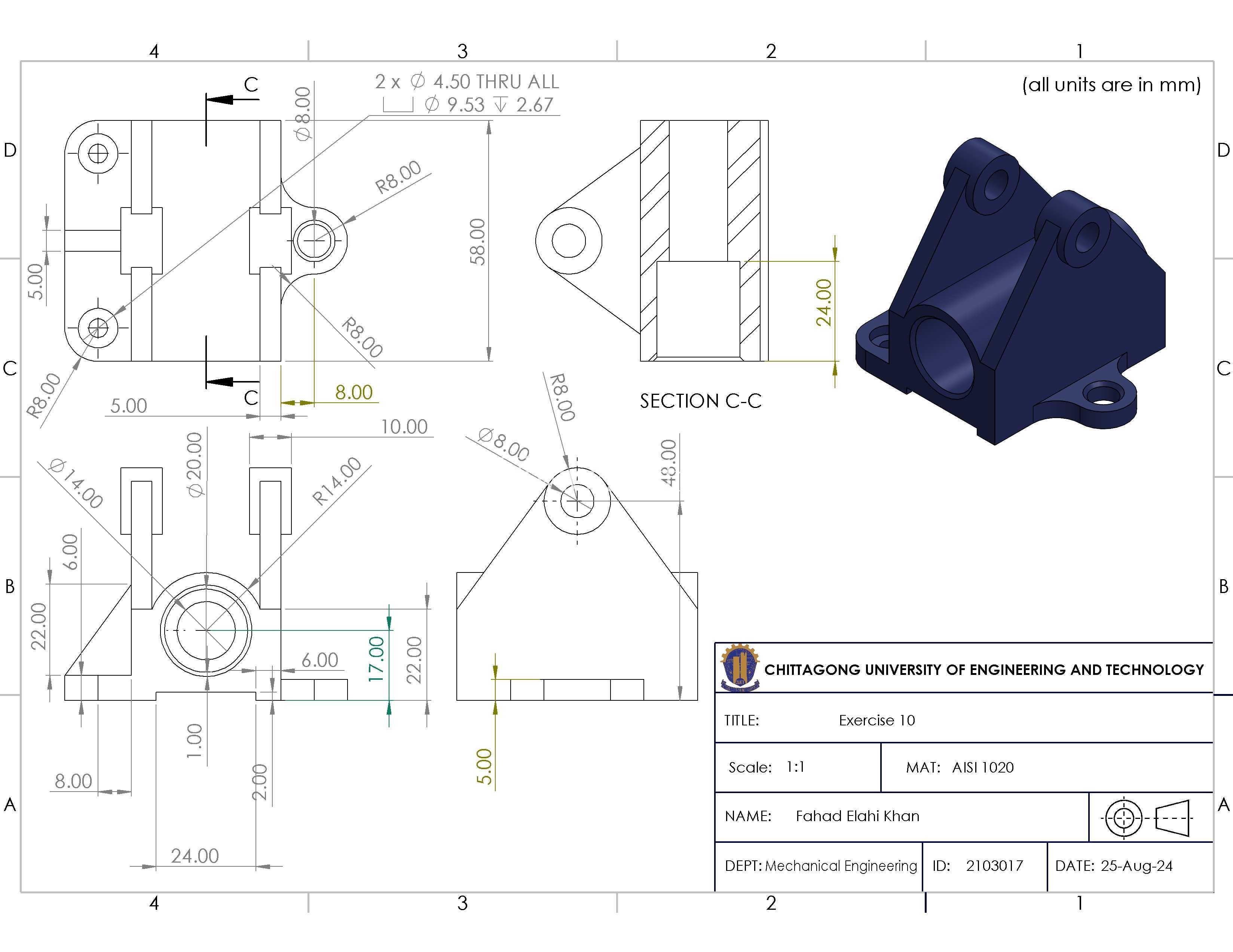

　　这款钢制安装支座的设计，完全围绕重载精密安装场景的实际受力需求展开，日常多应用在中小型动力传输单元、液压阀组集成安装、精密检测工装的定位支撑环节，作为核心承载连接件，它需要同时承担轴向载荷传递、径向定位约束、安装面抗形变的多重作用，很多现场调试中出现的定位偏移、连接松动问题，往往都和支座本身的结构刚度不足、安装定位设计不合理直接相关。从结构细节来看，主体采用一体化切削成型的基体设计，材料选用AISI1020钢，这种低碳钢的切削加工性能优异，调质处理后能达到适中的强度与韧性匹配，既不会因为硬度过高导致加工时刀具损耗过快，也不会因为强度不足在长期交变载荷下出现塑性形变。

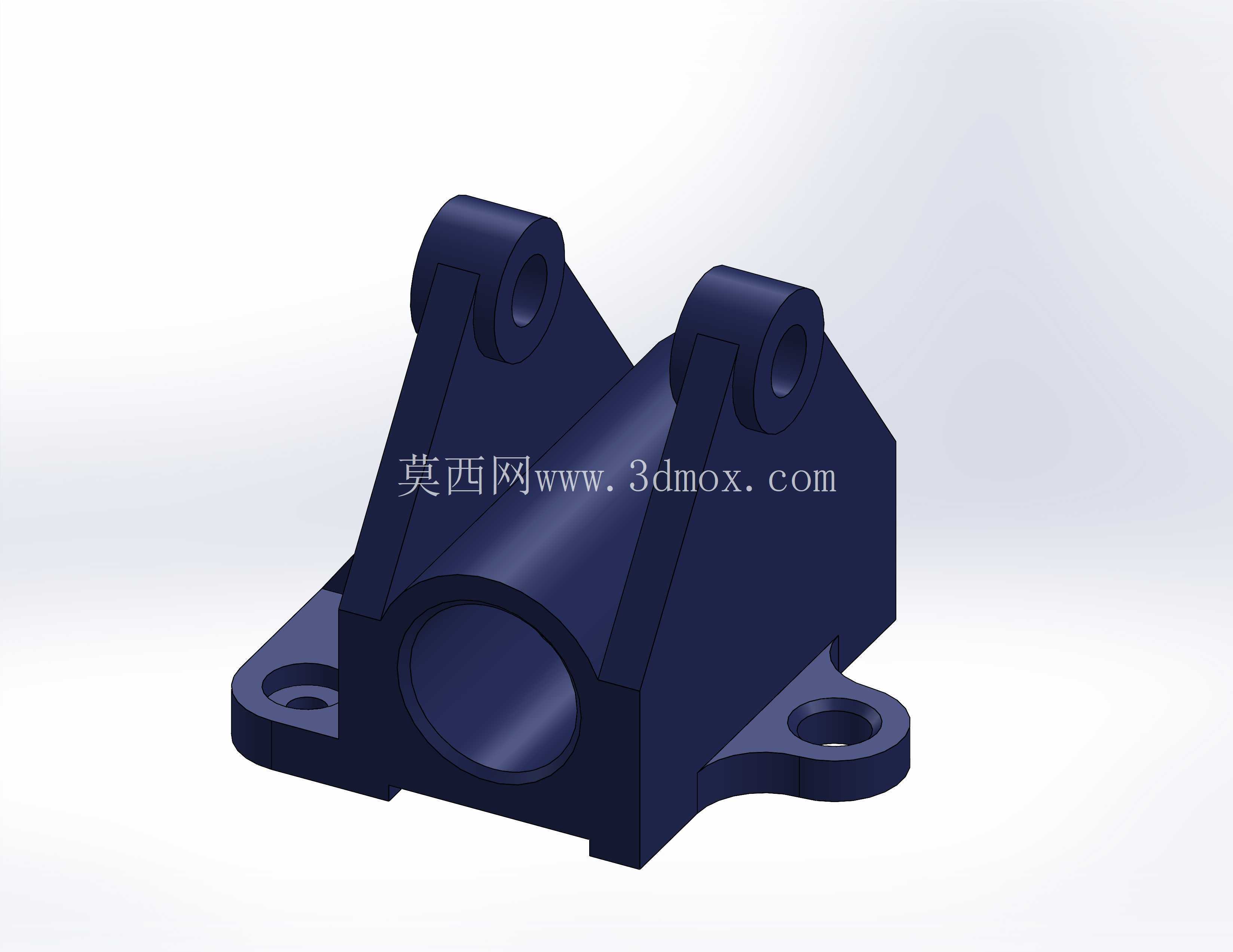

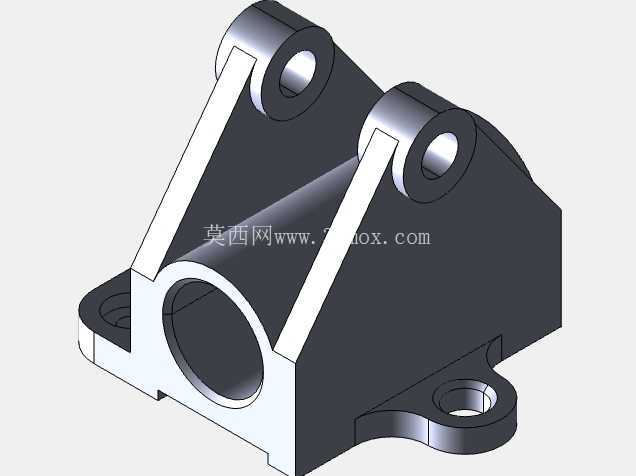

　　基体中部的通孔为核心轴类部件的穿装通道，孔口位置做了连续圆角过渡，避免应力集中导致的孔口开裂，两侧向上延伸的带孔耳板是铰接安装位，孔的同轴度公差控制在0.02mm以内，能保证铰接销轴穿装后无卡滞，转动副的间隙均匀，不会出现偏磨。底部的两个安装凸台做了下沉式螺钉过孔设计，安装时螺钉头完全沉入凸台内部，不会突出安装面影响其他部件的排布，凸台与基体衔接的位置设计了连续的加强肋，也就是常说的肋骨结构，肋条的厚度从基体到凸台边缘做了渐变处理，既可以在不显著增加整体重量的前提下，将基体的抗弯截面模量提升40%以上，也能避免压铸或者切削加工时出现壁厚突变导致的内应力集中。

　　设计过程中，针对安装边界做了充分的适配考量，底部安装面的平面度公差控制在0.015mm，安装时可以和设备基板完全贴合，不需要额外配磨修刮，两个安装孔的中心距公差严格控制在±0.01mm，能直接适配标准安装基板的孔位，不需要现场扩孔调整。两侧耳板的铰接孔中心到底部安装面的高度尺寸做了严格的公差约束，能保证安装后铰接部件的回转中心与设计位置完全重合，不会出现传动卡滞或者运动干涉的问题。基体上的所有棱边都做了0.5mm的倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能在表面处理时避免锐边出现涂层厚度不均的问题。

　　从实际使用的角度出发，这种结构的支座相比传统的焊接式支座，不存在焊接变形导致的尺寸偏差，也没有焊缝应力集中带来的断裂风险，整体刚度更均匀，长期承受交变载荷时的稳定性更好。在精密装配场景中，这类一体化加工的支座不需要现场做二次修配，能大幅缩短设备的装配周期，也能减少后期维护时的对位调整工作量。很多液压站的阀组安装、小型输送线的驱动端支撑、检测设备的定位工装基座，都可以直接选用这类结构的支座，它的结构冗余量经过反复校核，在额定载荷下的形变量控制在0.01mm以内，完全能满足精密设备的安装精度要求。设计时还特意考虑了排屑和清洁的需求，所有的转角位置都做了圆弧过渡，没有容易积留切削液或者灰尘的死角，日常维护时只需要简单擦拭就能保持表面清洁，不会因为杂物堆积影响安装精度。螺钉过孔的位置做了沉头深度的精准控制，既能保证螺钉锁紧后有足够的螺纹啮合长度，也不会因为沉头过深导致螺钉锁紧力不足。肋条的排布方向完全顺着主受力方向，能最大化发挥材料的力学性能，避免材料的无效浪费，整体重量相比同刚度的实心支座降低了30%左右，既可以降低材料成本，也能减少设备整体的负重。
