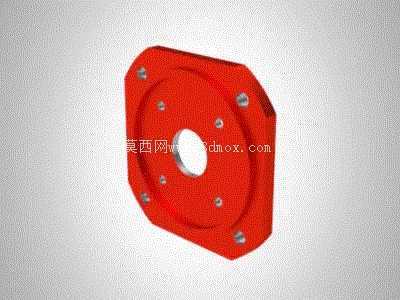

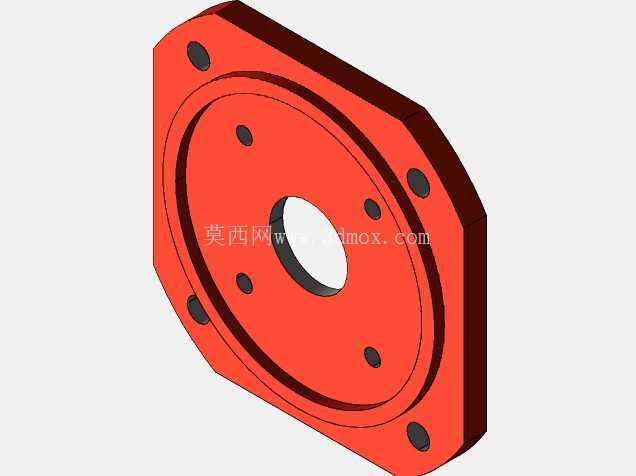

八边形带孔法兰式电源端盖结构设计

　　这类八边形带中心通孔的法兰式端盖，常应用在小型电源变压器、低压控制电源模块的输出端封装环节，也可作为嵌入式电源组件与设备壳体之间的衔接固定件，在工业控制柜、小型机电设备内置供电单元、民用机电产品的电源接驳部位都能见到这类结构的身影。从实际使用场景来看，该零件承担着三重核心作用：其一为密封防护，覆盖电源组件的端部装配间隙，阻挡车间环境内的金属碎屑、浮尘、少量飞溅冷却液进入电源绕组区域，避免绕组绝缘层被异物划伤或是出现积尘爬电的问题；其二为定位衔接，端盖中心的通孔是电源输出轴或是接线端子的穿出通道，孔位的同轴度直接决定了外接接线端子与内部绕组出线端的对接精度，若同轴度偏差超过0.1mm，装配时就会出现端子卡滞、密封胶圈受压不均的问题；其三为承载固定，端盖周向分布的多个安装孔，承担着整个电源模块与设备机架之间的连接载荷，同时八边形的切边结构可以在装配时提供防转定位，不需要额外增加定位销就能避免端盖在长期震动工况下出现周向转动。

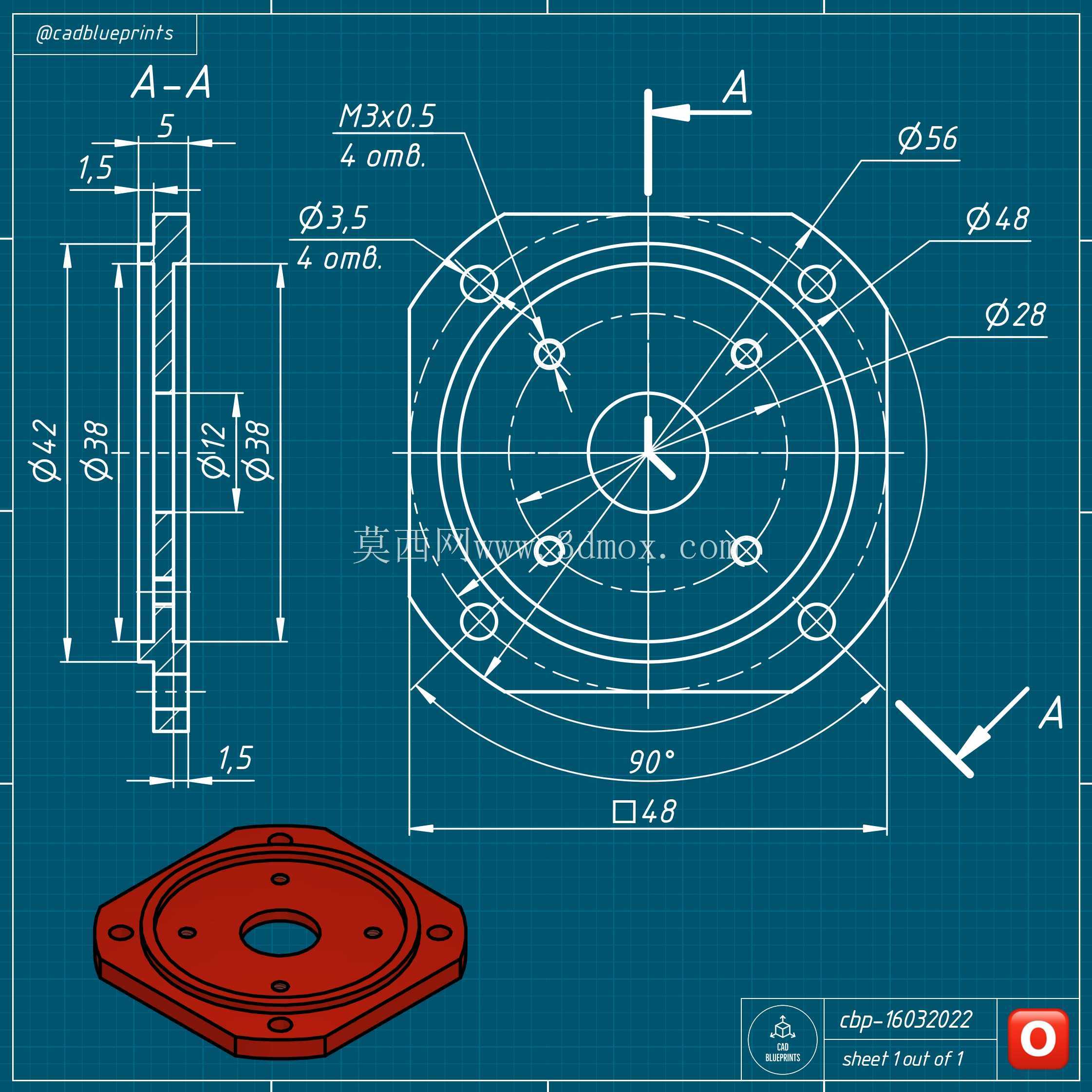

　　从设计思路层面拆解，该零件没有采用常规的圆形法兰结构，而是选择八边形切边轮廓，核心是兼顾安装空间利用率与装配便利性。在紧凑的设备内腔中，圆形法兰需要预留完整的旋转操作空间来拧紧紧固件，而八边形的四个切边平面可以贴合理腔内部的限位筋位，装配时直接将端盖卡入预设的限位槽内，不需要手扶定位就能快速对准安装孔，单工位装配耗时能缩短近40%，非常适合流水线批量装配的生产场景。周向的安装孔采用不等距分布设计？不对，仔细看孔位是围绕中心对称排布的，其中四个靠近切边位置的孔为主要承力孔，采用沉头孔设计，装配后螺栓头完全沉入孔内，不会突出端盖表面，避免与后续装配的外接接线排出现干涉；另外四个分布在圆弧段的小孔为辅助定位孔，主要承担端盖与内部电源骨架的定位作用，装配时先通过这四个小孔将端盖与骨架预固定，再拧入承力孔的紧固螺栓，能大幅降低装配时的孔位错位概率。

　　从安装边界与尺寸适配角度看，这类端盖的中心通孔直径通常根据电源输出端子的规格确定，常规适配10-20mm直径的接线柱或是输出轴，通孔边缘设计有0.5mm的倒角，既可以去除加工毛刺避免划伤接线绝缘层，也能在穿装端子时起到导向作用。端盖的整体厚度根据承载需求确定，常规应用场景下厚度在8-12mm之间，若应用在震动较强的工程设备上，厚度会提升至15mm，同时承力孔的位置会增加局部加厚凸台，避免螺栓紧固时出现端盖变形。八边形的对边距离比外接圆直径小15%左右，这个比例是经过多轮装配验证的，既保证切边有足够的防转接触面积，又不会过多削减法兰的结构强度，不会因为切边导致安装孔周边的壁厚不足，在螺栓拧紧力矩达到额定值时不会出现开裂问题。

　　在实际选型应用中，这类端盖的材质通常选用增强尼龙或是压铸铝合金，尼龙材质多用于民用低压电源场景，绝缘性能好且成本较低，压铸铝合金材质则多用于工业级电源模块，散热性能更好，结构强度更高，能适应更宽的工作温度范围。设计时需要注意，承力孔的沉头深度要与所选螺栓的头部高度匹配，沉头过深会降低孔位周边的结构强度，沉头过浅则会导致螺栓头突出，影响后续装配。另外端盖与电源壳体贴合的一面需要设计0.2mm深度的密封胶圈槽，槽宽根据胶圈线径确定，装配时嵌入O型密封圈，能达到IP54以上的防护等级，满足多数工业场景的防护需求。很多新手设计这类零件时容易忽略切边位置的圆角过渡，直接采用直角切边，在压铸或是注塑生产时容易出现应力集中导致的边角开裂，实际设计中切边与圆弧段的衔接位置会设计R2-R3的过渡圆角，既可以降低加工时的应力集中，也能避免装配时锋利的边角划伤操作人员。
