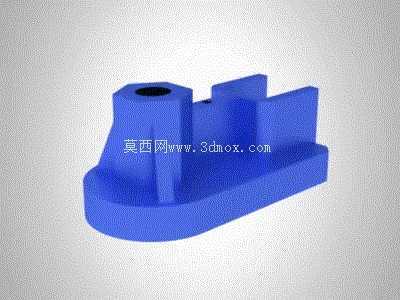

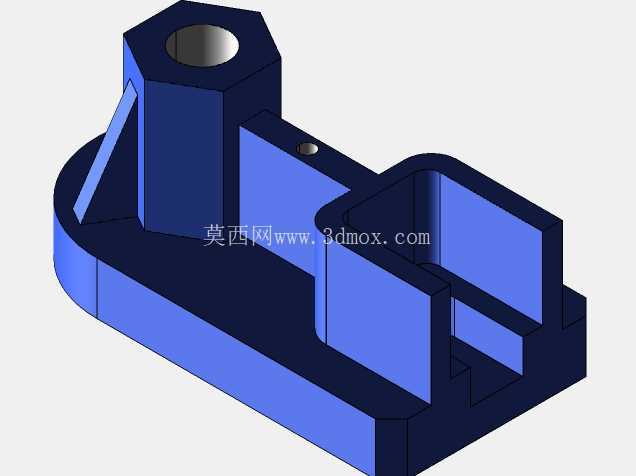

这款结构件是电源变压器配套的安装基座,在小功率工频电源变压器的装配场景中承担核心支撑作用,常见于桌面式工业控制电源、小型机电设备内置供电模块、教学实验用电源装置的装配环节,用来承接变压器铁芯与绕组的整体重量,同时将变压器主体与设备安装面板隔开,避免绕组直接接触金属面板造成绝缘隐患,也能在设备运输、运行过程中缓冲振动,减少绕组松动、引脚脱焊的故障概率。从结构设计逻辑来看,基座采用一体化成型思路,底部为带圆弧过渡的长条形安装底板,圆弧端头的设计一方面是为了避开设备内部相邻的电容、接线端子等元器件,减少装配干涉,另一方面也能降低注塑或机加工过程中的应力集中,避免边角处出现开裂变形。底板左侧向上延伸出带通孔的圆柱凸台,这个通孔是用来穿入固定螺栓,将整个基座锁紧在设备的安装钣金上,凸台的高度经过测算,刚好能让螺栓锁紧后头部不超出凸台顶面,不会与上方的变压器铁芯产生磕碰。凸台右侧的两道平行立板是核心的限位结构,立板的间距与变压器铁芯的叠厚尺寸匹配,装配时铁芯直接卡入两道立板之间,不需要额外打胶或者加装卡扣就能实现径向定位,立板的高度设置为铁芯总高度的三分之一,既保证足够的限位接触面积,又不会遮挡绕组的接线端,方便后续人工焊接引出线。
在尺寸边界的把控上,整个基座的长度控制在适配常见EI型48铁芯变压器的安装范围,宽度不超出变压器铁芯的外轮廓,避免占用过多设备内部的布线空间,底部安装孔的中心距符合常规小功率电源的安装孔位标准,可以直接替换同规格的老旧塑料基座,不需要重新在设备面板上打孔。立板与底板的连接处做了三角加强筋设计,筋板的厚度与立板厚度保持一致,在不额外增加整体重量的前提下,提升立板的抗侧向推力能力,避免变压器卡入时立板向外胀开导致定位失效。基座的所有外露棱边都做了R0.5的圆角处理,一方面是避免装配时锋利边角划伤操作人员的手指,另一方面也能减少注塑成型时的飞边产生,降低后续去毛刺的工序成本。
从实际装配的适配性来看,这款基座的圆柱凸台通孔直径适配M3规格的固定螺栓,安装时可以搭配平垫与弹垫,保证在设备长期运行产生微振的情况下螺栓不会松脱。两道立板的内侧壁做了微小的拔模斜度,方便变压器铁芯顺着斜度顺利卡入到位,不会出现卡滞问题,立板的顶面做了倒角处理,避免铁芯推入时刮伤铁芯表面的绝缘漆层。底板的底面设计为平面结构,没有额外的凸起筋位,保证与设备安装面板完全贴合,不会出现安装倾斜导致变压器引脚与接线端子对位不准的问题。在实际应用中,这类基座除了配套全新变压器生产使用,也常作为维修备件使用,当老旧电源设备的塑料基座因为长期受热老化脆裂时,可以直接替换同结构的基座,不需要更换整个变压器,降低设备维修成本。

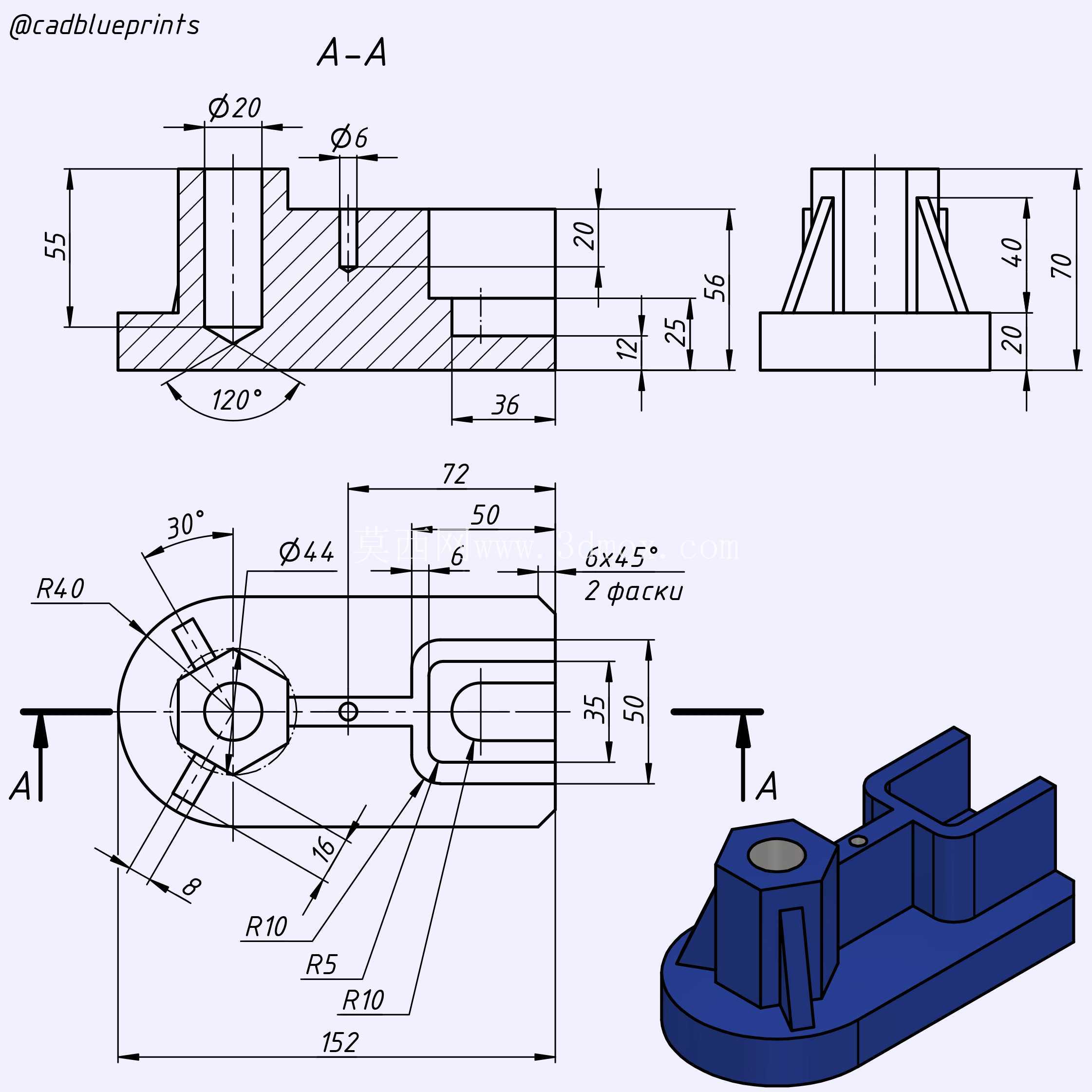

建模过程中需要重点关注几个配合尺寸的公差控制:立板间距的公差要控制在±0.1mm以内,间隙过大会导致变压器卡入后存在晃动间隙,设备振动时容易产生异响,间隙过小则会导致铁芯无法顺利卡入,需要强行压装造成基座开裂;底部安装孔的位置度公差要控制在±0.15mm以内,保证与设备面板的孔位精准对位,不会出现螺栓穿入困难的问题;圆柱凸台的高度公差控制在±0.2mm以内,保证螺栓锁紧后有足够的螺纹啮合长度,同时不会凸台过高顶住铁芯。整个结构没有复杂的曲面特征,既适合开模注塑批量生产,也适合单件机加工打样做教学练习使用,结构的受力路径清晰,载荷从上方的变压器铁芯通过立板传递到底板,再通过安装螺栓传递到设备面板上,加强筋的设置刚好对应应力集中的转角位置,没有多余的结构设计,在满足安装固定、绝缘防护、限位支撑的核心功能前提下,尽可能压缩了材料用量,控制了生产制造成本。
