AISI1020材质弯通式扫描组件结构设计

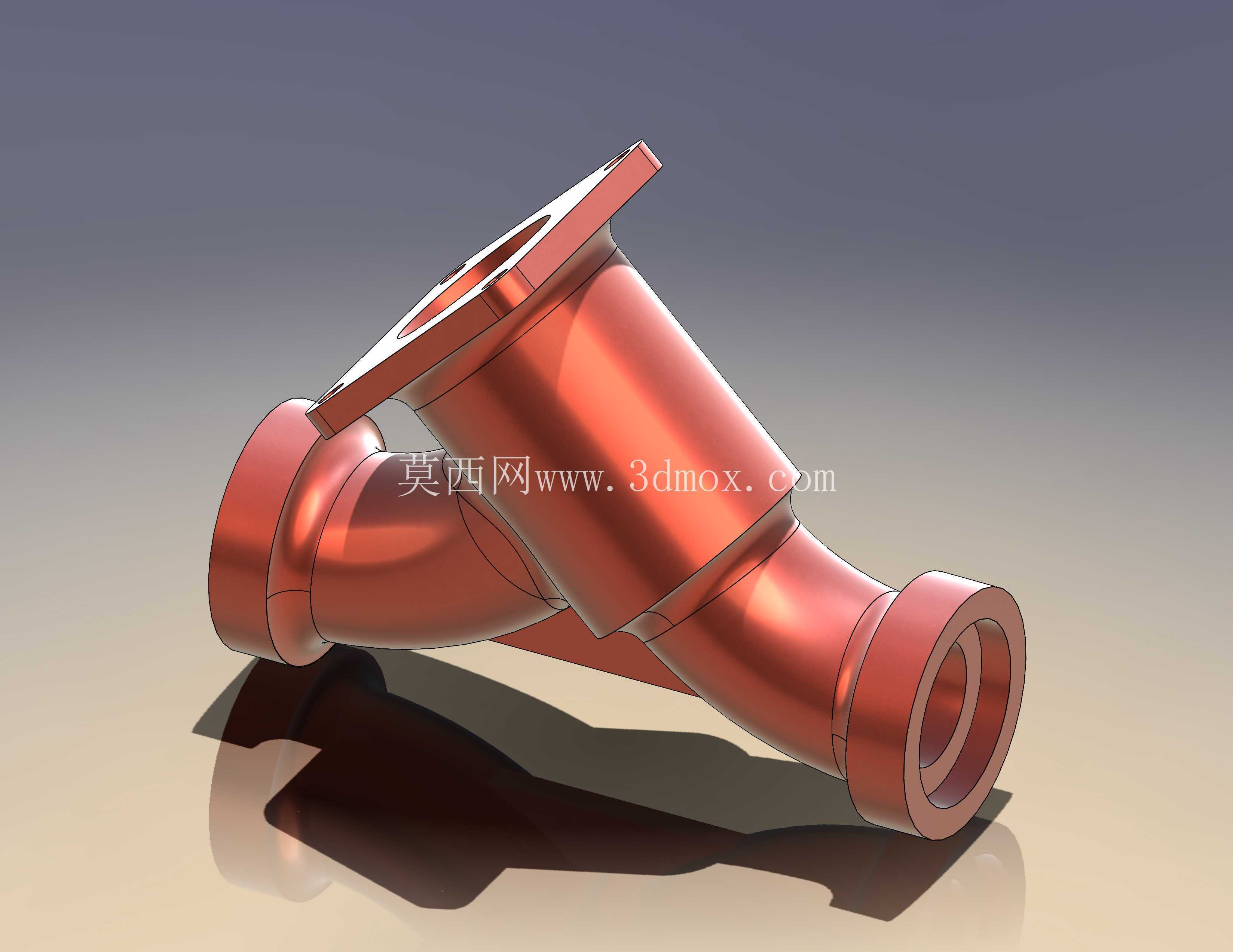

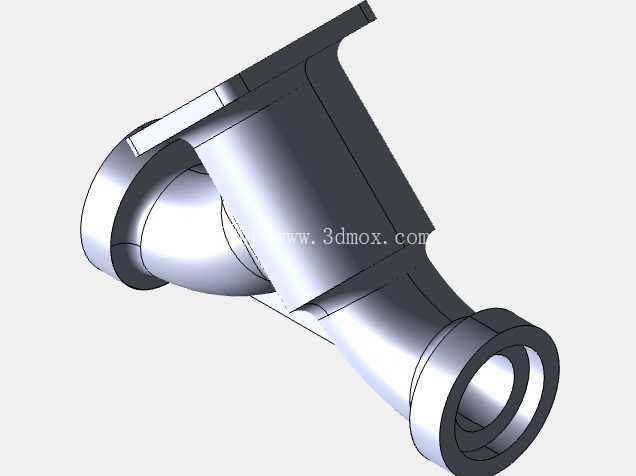

　　在流体输送管路的介质检测环节，这类弯通式扫描组件常作为管路与检测传感模块的衔接载体，适配低压流体输送场景下的介质参数采集需求，常见于中小型液压回路、润滑系统、冷却液循环管路的在线检测工位，既承担管路转角处的介质导流作用，又为扫描检测元件提供稳定的安装基准，避免额外加装转接件带来的流道突变、泄漏点增加等问题。从结构功能来看，该组件采用一体化弯通流道设计，主体流道呈固定角度弯折，两端的圆柱接口可直接与同管径的标准管路对接，接口处的环形凸台可适配卡套式、快插式等多种管路连接形式，安装时无需额外加工焊接坡口，能有效缩短现场装配的工时。

　　顶部带安装孔的法兰凸台是扫描检测元件的固定位，凸台平面与流道轴线的垂直度公差控制在0.02mm以内，可保证检测元件的探测端面与流道内介质流向保持预设角度，减少检测数据的偏差。设计阶段优先考虑了流道的平顺性，弯折处采用大圆角过渡结构，避免直角弯折带来的介质紊流、压损增大问题，流道内壁的镜面曲面处理可减少介质残留，尤其适配带有细小颗粒的润滑介质、冷却液输送场景，降低杂质在弯折处堆积堵塞的概率。主体外侧的肋板结构分布在流道弯折受力集中区域，可抵消管路运行过程中产生的振动应力，避免长期交变载荷下出现焊缝开裂、本体变形的问题，同时肋板的厚度与主体壁厚保持1:1.2的比例，兼顾结构强度与铸件成型的工艺性，减少铸造过程中缩孔、应力集中的缺陷。

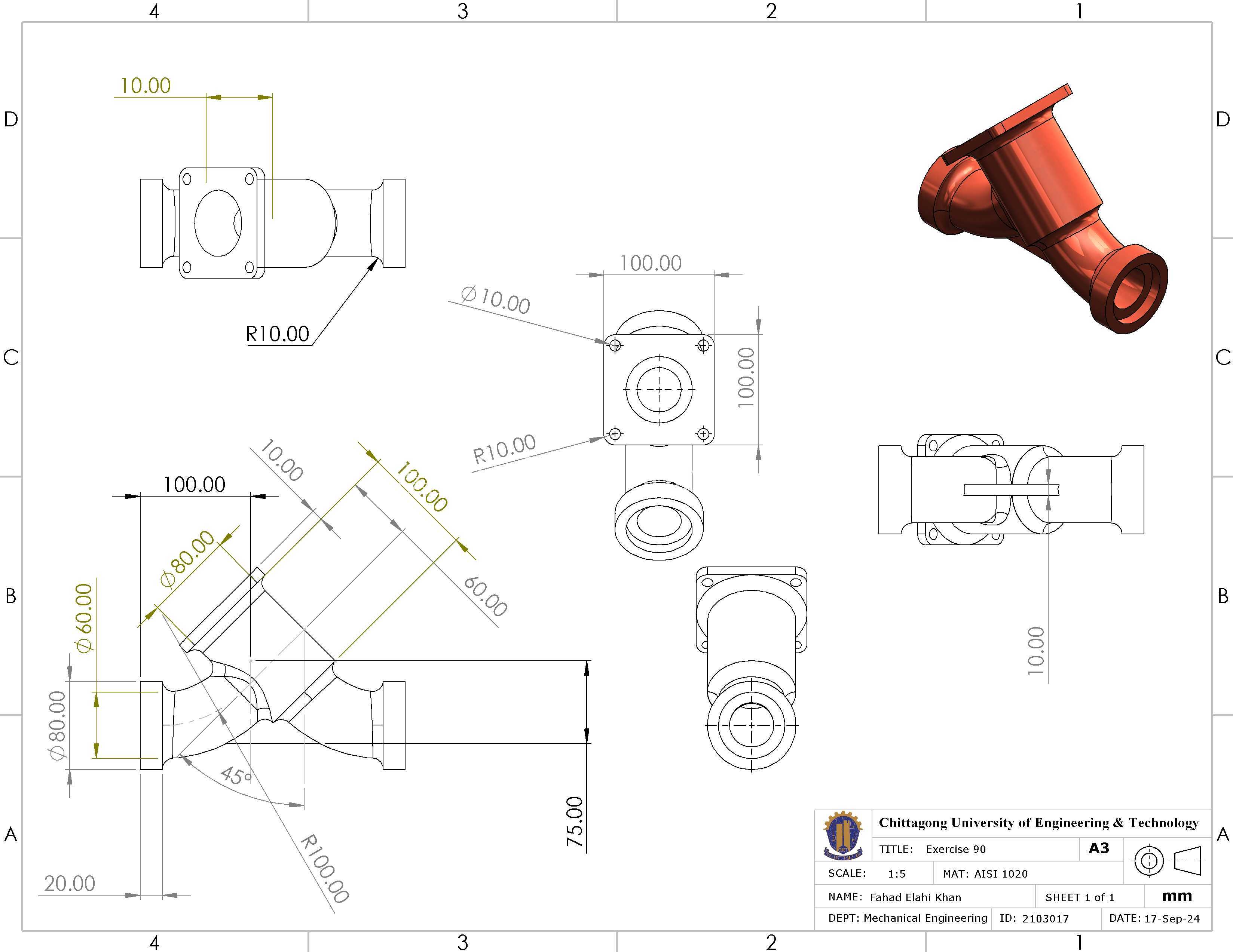

　　从安装边界来看，两端接口的同轴度公差控制在0.05mm以内，安装法兰的孔位采用对称分布设计，可适配多方向的安装调整需求，整体外形的最大轮廓尺寸适配常规DN25管径的管路安装空间，无需对原有管路布局进行大范围改动即可完成替换安装。结构设计过程中针对AISI1020优质碳素结构钢的材料特性做了工艺适配，该材料具备良好的切削加工性能与焊接性能，成型后可通过表面氧化处理提升防锈能力，适合非强腐蚀介质的输送场景。壳体部分的壁厚采用均匀化设计，壁厚差控制在1mm以内，适配砂型铸造、精密铸造等多种成型工艺，后期机加工时可直接以两端外圆作为定位基准，一次装夹即可完成法兰面、安装孔的精加工，有效控制加工累积误差。

　　凸台拉伸结构的高度经过反复校核，既保证检测元件安装后有足够的螺纹啮合长度，又不会因为凸台过高导致整体结构重心偏移，降低管路振动带来的共振风险。所有外棱角处都做了R1以上的圆角处理，避免安装过程中尖锐棱角划伤操作人员，同时也能减少应力集中点，提升组件的抗疲劳强度。在实际工况验证中，该结构可承受1.6MPa的工作压力，适配-20℃到120℃的工作温度范围，能覆盖绝大多数工业低压流体输送的检测工位需求，相比传统的焊接式弯通加转接法兰的结构，一体化设计的泄漏点减少60%以上，装配效率提升40%左右，后期维护时可直接整体拆卸更换，无需对管路进行切割焊接作业，降低设备停机维护的时间成本。
