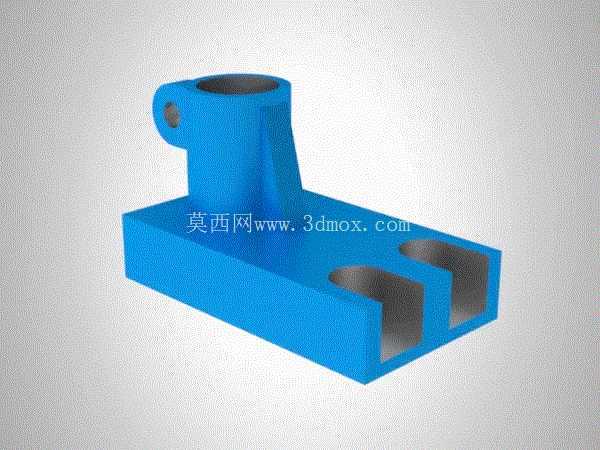

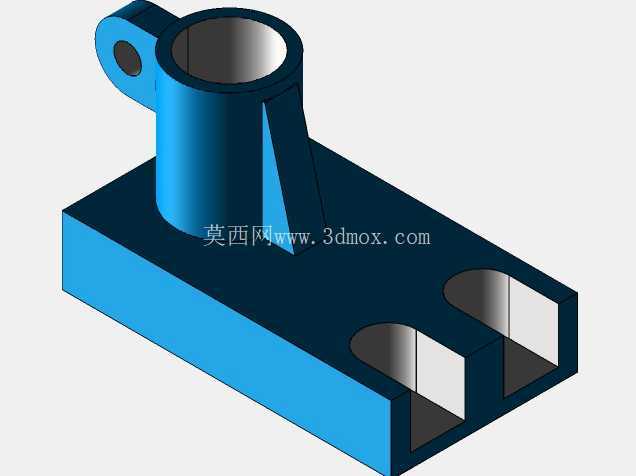

该结构件属于小型设备配套的支撑安装类零件,在轻工自动化输送线、小型工装夹具台、桌面级实验设备的机架搭建场景中较为常见,主要承担上部铰接部件的承载与下部和安装基面的固定连接功能。零件整体采用一体化铸造成型后机加工的工艺路线设计,主体分为下部安装底板与上部铰接立座两个功能区段,两个区段之间通过三角形加强筋做应力分散过渡,避免承载时立座与底板衔接位置出现应力集中断裂的问题。

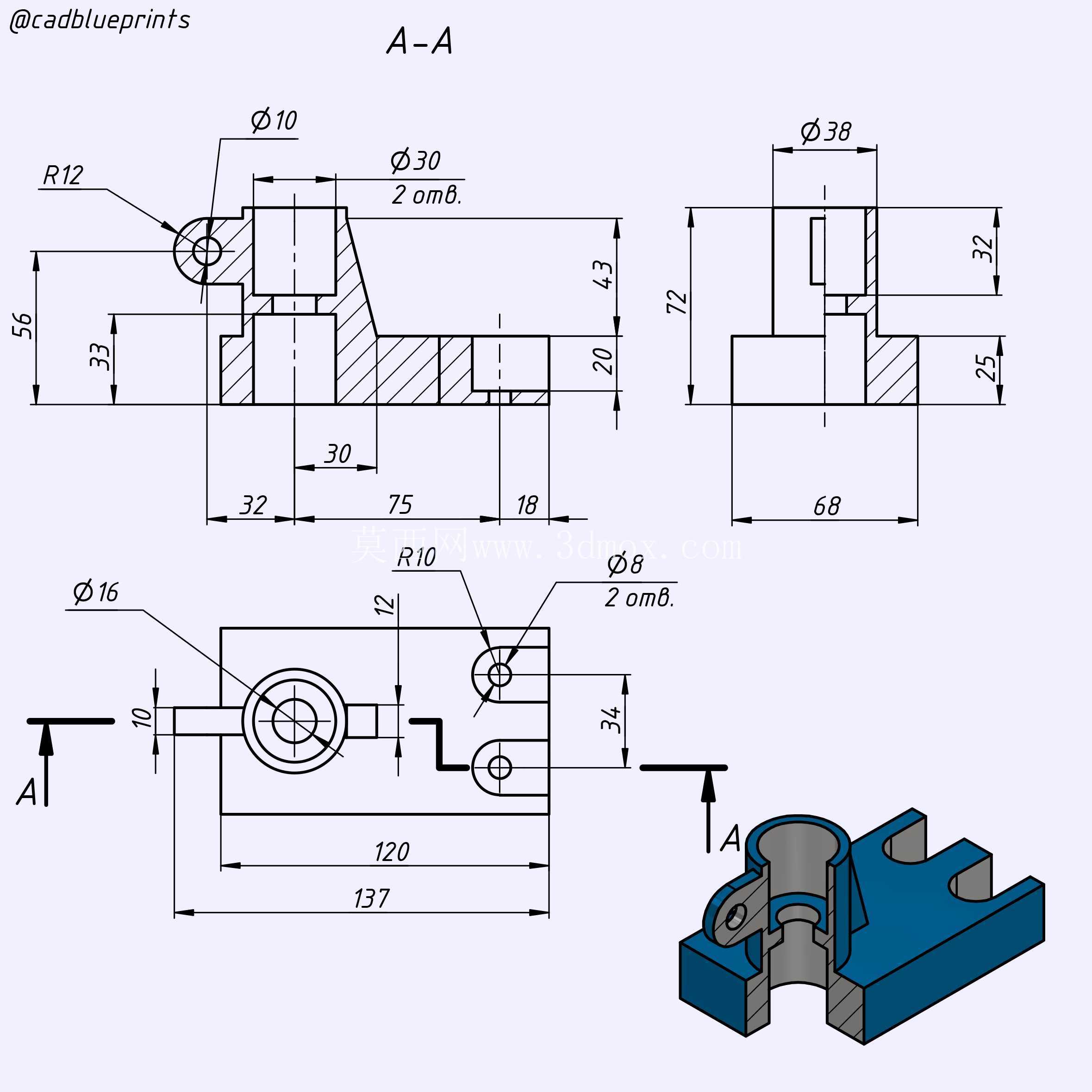

下部安装底板为矩形块状结构,底板上开设两个平行的通长U型安装槽,槽体的宽度与常用M8、M10规格的内六角安装螺栓匹配,安装时可根据现场安装基面的螺孔位置偏差,沿槽体长度方向调整零件的固定位置,降低安装基面的加工精度要求,适配不同安装场景的位置调整需求,底板的下表面设计为全平面结构,安装时可与钢制安装基面、铝型材安装面完全贴合,保证支撑的稳定性,避免出现安装翘曲导致的受力偏载问题。
上部的铰接立座为垂直于底板的柱状结构,立座顶部开设同轴的圆形铰接孔,孔内壁设计为光滑圆柱面,可与配套的铰接销轴做间隙配合,实现上部连接部件的小角度摆动功能,铰接孔的端面做了倒角处理,方便销轴装配时的导入,同时避免销轴装配过程中刮伤配合面影响转动灵活性;立座侧面的加强筋从底板上表面一直延伸到铰接孔下方的位置,筋板厚度与立座壁厚保持一致,可将铰接孔承受的径向载荷均匀传递到底板整个平面,避免局部载荷过大导致底板变形。从安装边界来看,零件整体的长宽高尺寸适配小型设备的安装空间,底板的U型槽中心距符合常规小型工装的安装孔距标准,铰接孔的中心高度与同系列配套摆动部件的转动中心高度匹配,装配时不需要额外加装调整垫片即可保证转动副的同轴度要求。
设计过程中针对零件的受力场景做了结构优化,在保证整体结构强度满足150kg径向承载要求的前提下,去除了非受力区域的多余材料,底板的边角位置做了圆角过渡,避免安装过程中尖锐边角划伤操作人员,同时减少铸造过程中的边角应力缺陷。零件的所有配合面均预留了合理的机加工余量,非配合面保留铸造后的喷砂表面处理要求,铰接孔的尺寸公差按照H7级精度设计,可满足常规铰接转动副的配合精度要求,不需要额外做衬套加装即可实现顺畅的摆动动作,U型安装槽的槽口位置做了沉头设计,可将安装螺栓的头部完全沉入槽内,避免螺栓头突出底板下表面影响安装贴合度。在实际应用中,该类零件常作为小型气动摆臂、检测探头摆动支架、小型料仓挡料机构的支撑基座使用,相比分体式焊接的支撑结构,一体化结构的装配工序更少,长期使用过程中不会出现焊缝开裂的问题,维护成本更低,双U型槽的安装设计也方便后期设备调整时快速移位,不需要重新在安装基面上加工螺孔,适配生产线快速迭代调整的需求。
- 上一篇:带辐板加强筋的单槽V型皮带轮结构
- 下一篇:带铰接安装座的筒式支撑连接构件
- 全部评论(0)
- 模板大小: 14.04 MB
- 售价:5金币
- 下载次数: 30
- 系统要求: Autodesk Inventor,Other,AutoCAD,Rendering,STEP / IGES
- 软件分类: 通用机械零部件
