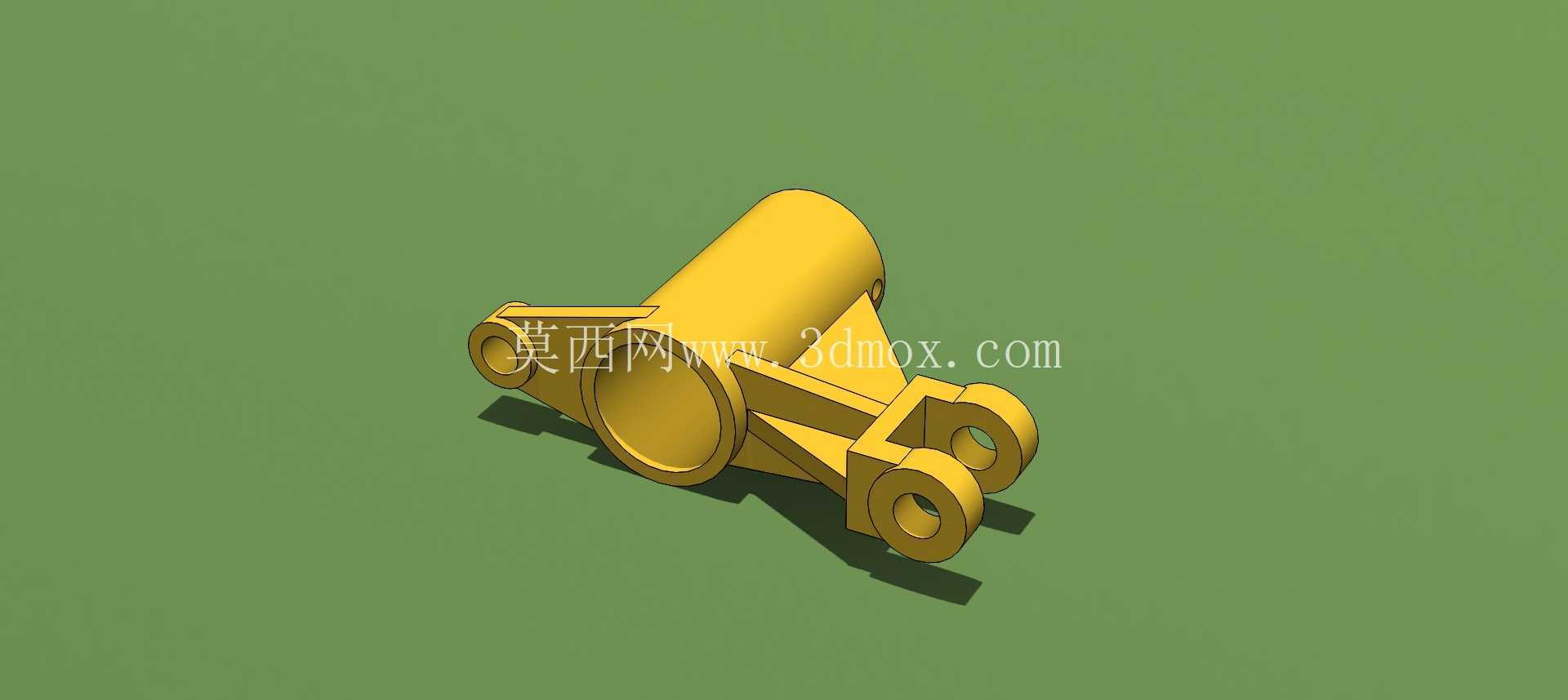

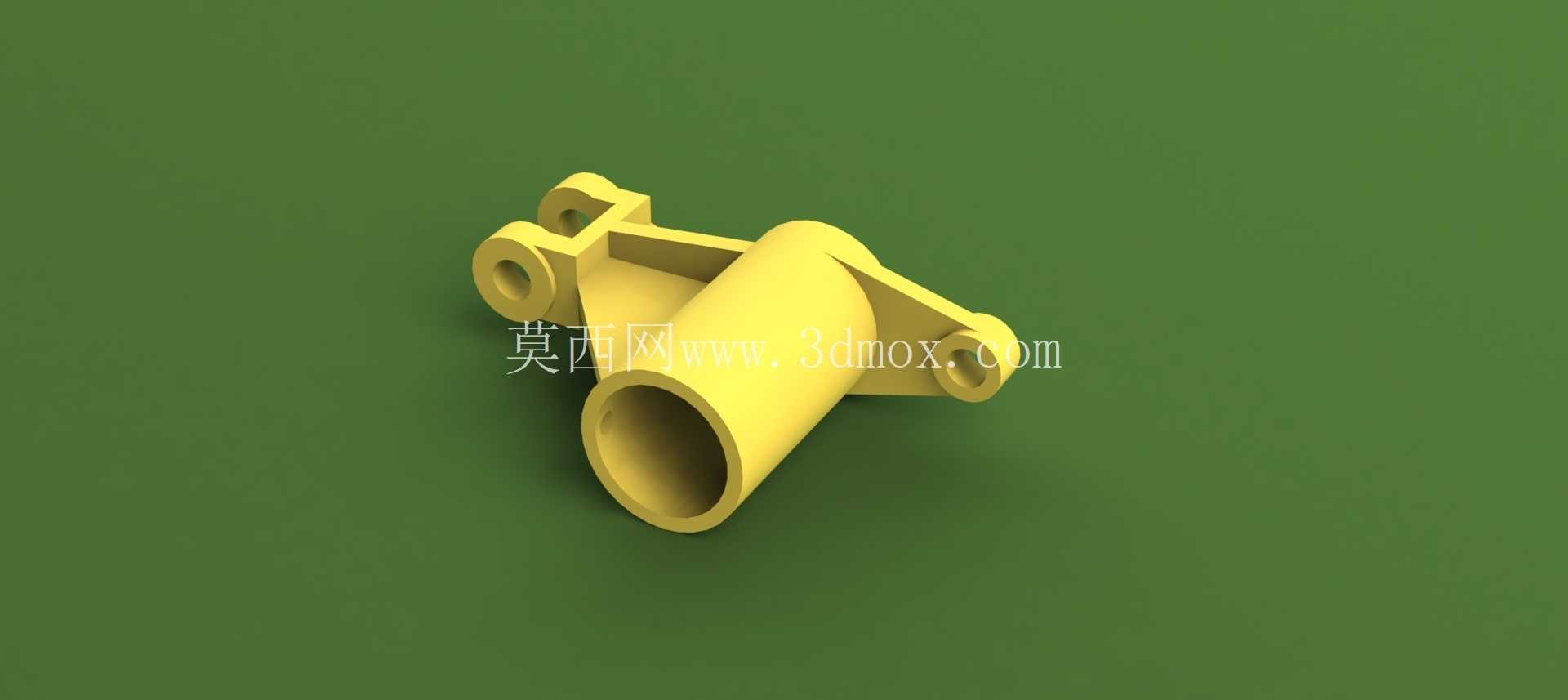

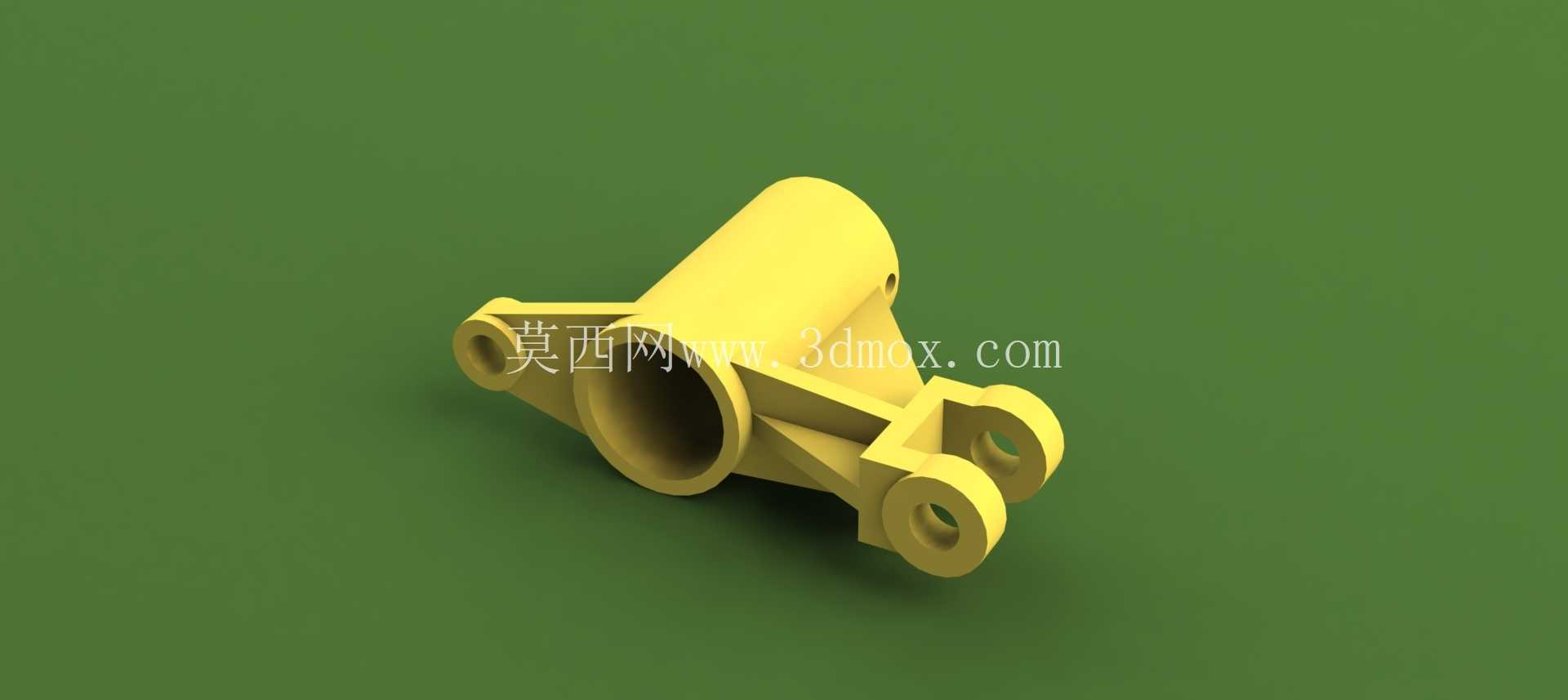

带铰接安装座的筒式支撑连接构件

　　这类带双铰接耳的筒式支撑构件，常见于中小型工程机械的操作连杆支撑段、轻工自动化设备的摆臂连接基座，也会在农用机具的调节机构中作为受力转接件使用，核心作用是在两个具备相对摆动需求的传动部件之间，提供刚性支撑同时预留铰接转动的自由度，避免传动过程中出现应力集中导致的构件断裂。从结构上看，主体采用变径筒身设计，大口径端为轴套配合面，内壁预留的加工余量可在实际生产中根据适配的销轴直径做精镗处理，保证与转动轴的配合间隙控制在0.02-0.05mm区间，既不会因为间隙过大出现传动旷量，也不会因为间隙过小导致转动卡涩。

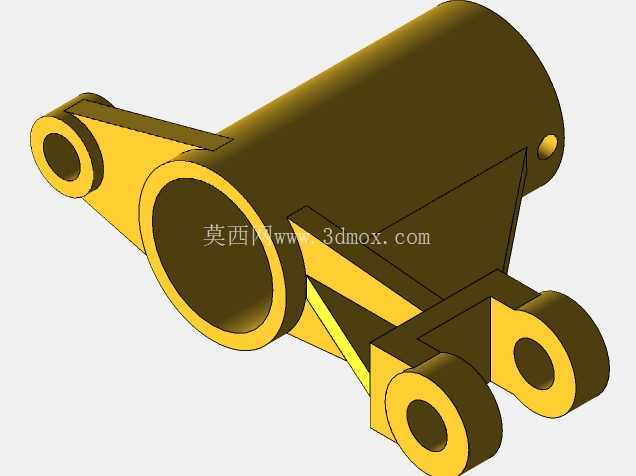

　　筒身侧面延伸出的加强筋从大口径端外壁一直延伸到双铰接耳的根部，筋板厚度根据整体受力载荷做了渐变处理，靠近筒身位置厚度更大，向铰接耳方向逐步收窄，在保证整体结构刚性的前提下尽可能降低构件自重，减少传动过程中的惯性负载。双铰接耳上的同轴孔位做了锪平处理，安装时可以让铰接销轴的端面与耳板表面完全贴合，避免销轴受径向力时出现偏磨，两个耳板的间距经过精确计算，刚好适配常用的连杆接头宽度，安装时不需要额外加装调整垫片就能保证轴向定位精度。

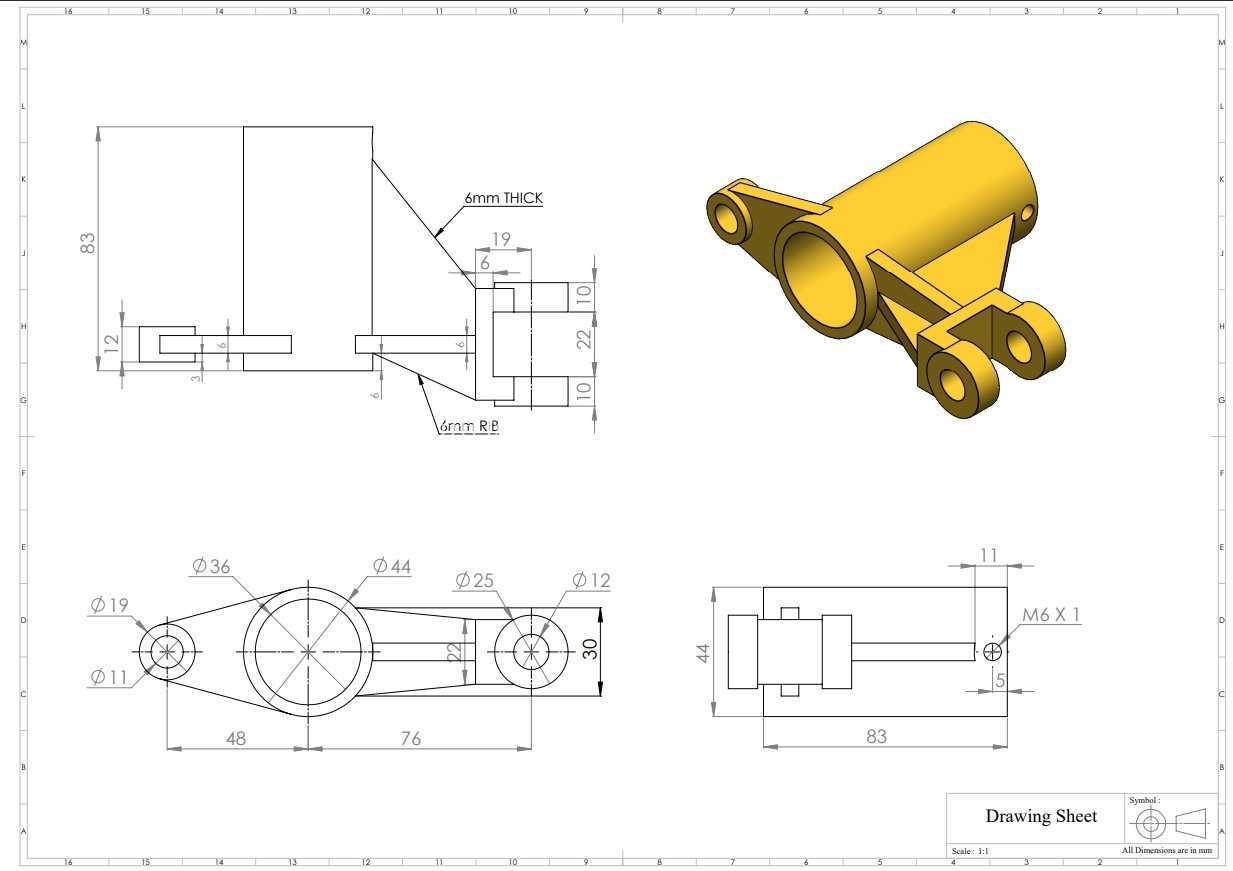

　　设计这类构件的时候，首先要确认的是安装边界尺寸：筒身的总长度要匹配安装空间的纵深，不能出现安装后与周边运动部件发生干涉的情况，双铰接耳的外伸长度要保证连杆摆动到最大角度时，耳板根部不会和连杆端面发生碰撞，筒身大端的外径要和配套的轴承座或者轴套内径匹配，小端的安装孔位要和固定基座的螺栓孔位完全对中。建模过程中需要重点关注几个工艺细节：所有的棱边都做了R1-R2的圆角过渡，避免热处理或者受力时出现应力集中点，铰接孔的内壁粗糙度要求达到Ra1.6，保证销轴转动时的耐磨性能，筒身的外壁拔模斜度控制在1°以内，适合采用铸造或者粉末冶金工艺批量生产，后续只需要对配合面做精加工即可，不需要对整个构件做全表面机加工，能有效控制生产制造成本。

　　实际应用中，这类构件承受的载荷多为交变径向力，所以建模时已经提前做了受力仿真验证，在额定载荷下筒身的最大变形量不超过0.03mm，铰接耳位置的最大应力远低于常用铸铁或者铸铝材料的屈服强度，能够满足长期往复摆动的使用需求。安装时需要注意，筒身的固定端要先与基座完成定位锁紧，确认筒身轴线与安装面的垂直度符合要求后，再穿入铰接销轴连接活动连杆，销轴两端要加装开口销或者轴端挡圈做轴向固定，防止设备运行过程中销轴窜出脱落。日常维护中只需要定期向铰接孔内加注润滑脂，减少销轴与孔壁的磨损，就能大幅延长构件的使用寿命，不需要做额外的特殊保养。
