数控设备用t形槽工作台面板结构设计

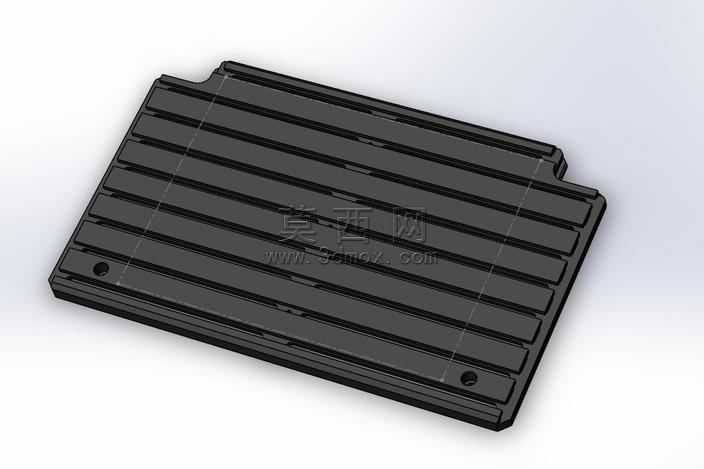

本作品为适配小型数控加工设备的t形槽工作台面板三维建模成果，建模阶段以实际加工装夹需求为核心设计逻辑，首先确定面板整体为矩形板式结构，整体长宽比例适配桌面级数控设备的安装尺寸，边缘做小幅度切角处理避免安装干涉。建模过程中优先保证t形槽的尺寸精度，所有平行排布的t形槽采用等间距阵列方式生成，槽体截面严格匹配通用t型螺栓的安装尺寸，槽道贯通面板主体区域，确保装夹时螺栓可在槽内自由滑动调整位置，满足不同尺寸工件的装夹固定需求。面板表面的横向加强筋采用等距凸起结构设计，在不额外增加面板整体厚度的前提下提升结构刚性，减少加工过程中面板受切削力产生的形变，保证加工基准的稳定性。面板对角位置设计有沉头安装孔，孔位深度与直径匹配标准内六角固定螺丝，安装后螺丝头部可完全没入面板平面以下，不会突出表面干涉工件装夹与加工动作。材质渲染阶段选用硬质阳极氧化黑色金属材质，还原工业级工作台面板的真实表面质感，表面做细微磨砂纹理处理，既体现金属材质的厚重质感，也避免渲染效果过于光滑失真。结构设计上充分考虑加工工艺可行性，所有槽体转角处均设置R3圆角过渡，既避免应力集中提升面板使用寿命，也适配实际铣削加工的刀具路径，减少加工过程中的刀具损耗。建模完成后对整体结构做干涉检查，确认所有t形槽、安装孔、加强筋结构之间无重叠冲突，装配关系符合实际安装逻辑，模型可直接用于工程出图、3D打印样件验证或者数控加工生产的参考依据，整体结构紧凑实用，兼顾刚性需求与装夹灵活性，能够满足小型数控雕刻、铣削加工的工作台使用需求。
